Varisol T350 Montage- Und Elektroinstallationsanweisung Seite 6

• Heben Sie mit Ihrem Kollegen den Markisenkasten
gleichmäßig an und steigen Sie auf die Leitern.
Montagekonsolen ein (2).
• Lassen Sie den Markisenkasten dann vorsichtig
herunterklappen.
• Hängen Sie die mitgelieferte Kurbel in die Getrie-
bestange ein bzw. schließen Sie den Motor an ein
Motorprüfkabel an.
• Lassen Sie die Fallstange (3) vorsichtig aus der
Transportsicherung (4) herausfahren.
• Nehmen Sie die Transportsicherungen (4) ab.

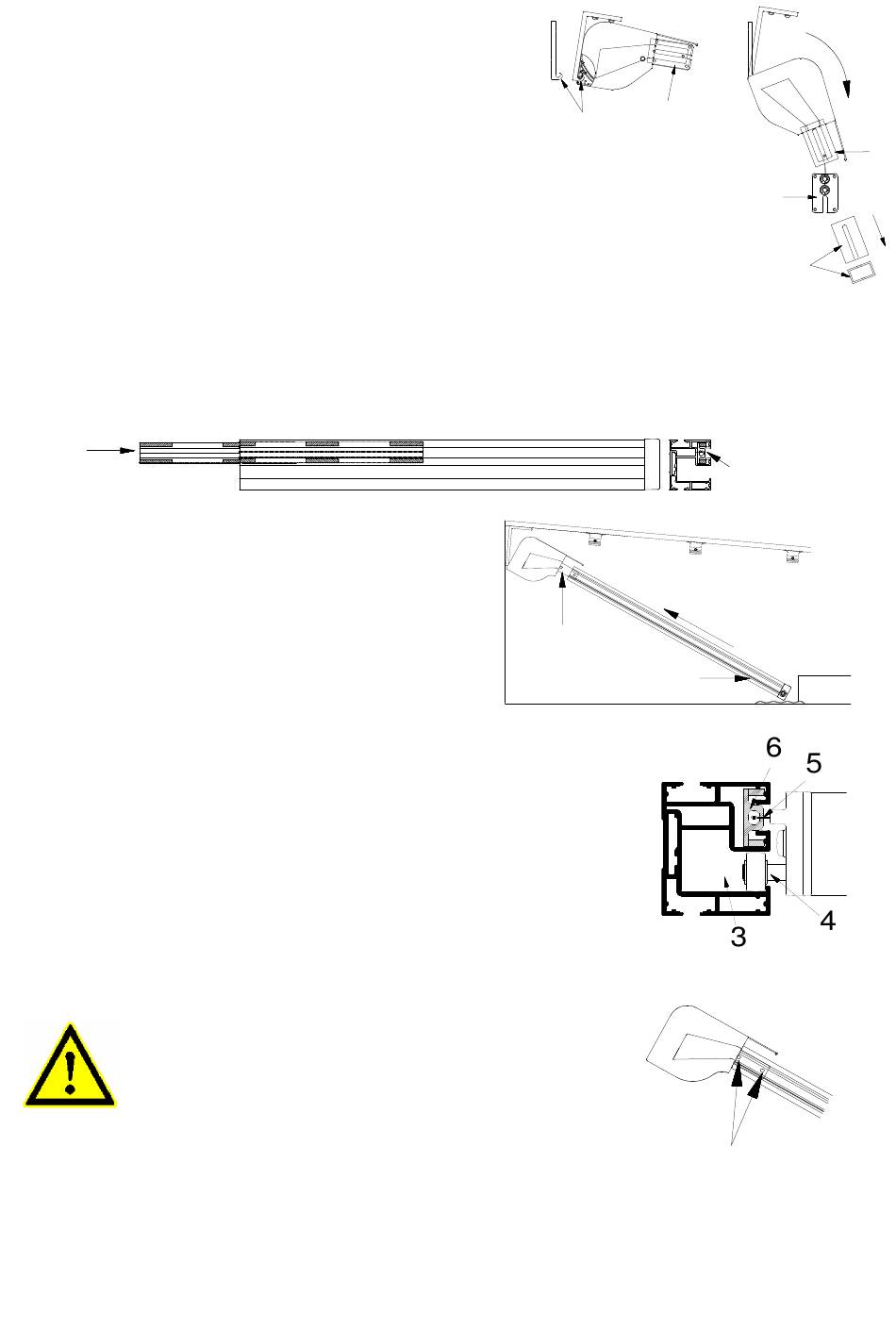

16. Montage der Führungsschienen (Markisenkasten)
• Legen Sie Pappe o. ä. auf den Boden unter die
Führungsschienen!
• Schieben Sie die Innenführungsleisten (A) in die obere
Gasse der Führungsschienen.
A
• Schieben Sie beide Führungsschienen (1) gleichmäßig
bis zur Hälfte der Ausleger der Kastenseitenkappen (2)
auf.
• Führen Sie die Laufwagen (3) auf die untere Gasse der Führungsschienen (4).
• Fädeln Sie das Tuch (5) in die Innenführungsleisten (6) ein.
• Schieben Sie die Führungsschienen dann vorsichtig weiter bis zum
Anschlag.
• Verschrauben Sie diese an die dafür vorgesehenen Stellen an der
Innenseite (5).
• Achten Sie darauf, dass die Führungsschienen nicht verkratzen.
97.23.050 V3
Achten Sie darauf, dass die Schrauben-
köpfe komplett versenkt sind.
Die Fallstangenzapfen könnten sonst daran
hängen bleiben.
4
2
2
1
7
Seite 6 von 14
4
3
4
A
Pappe
