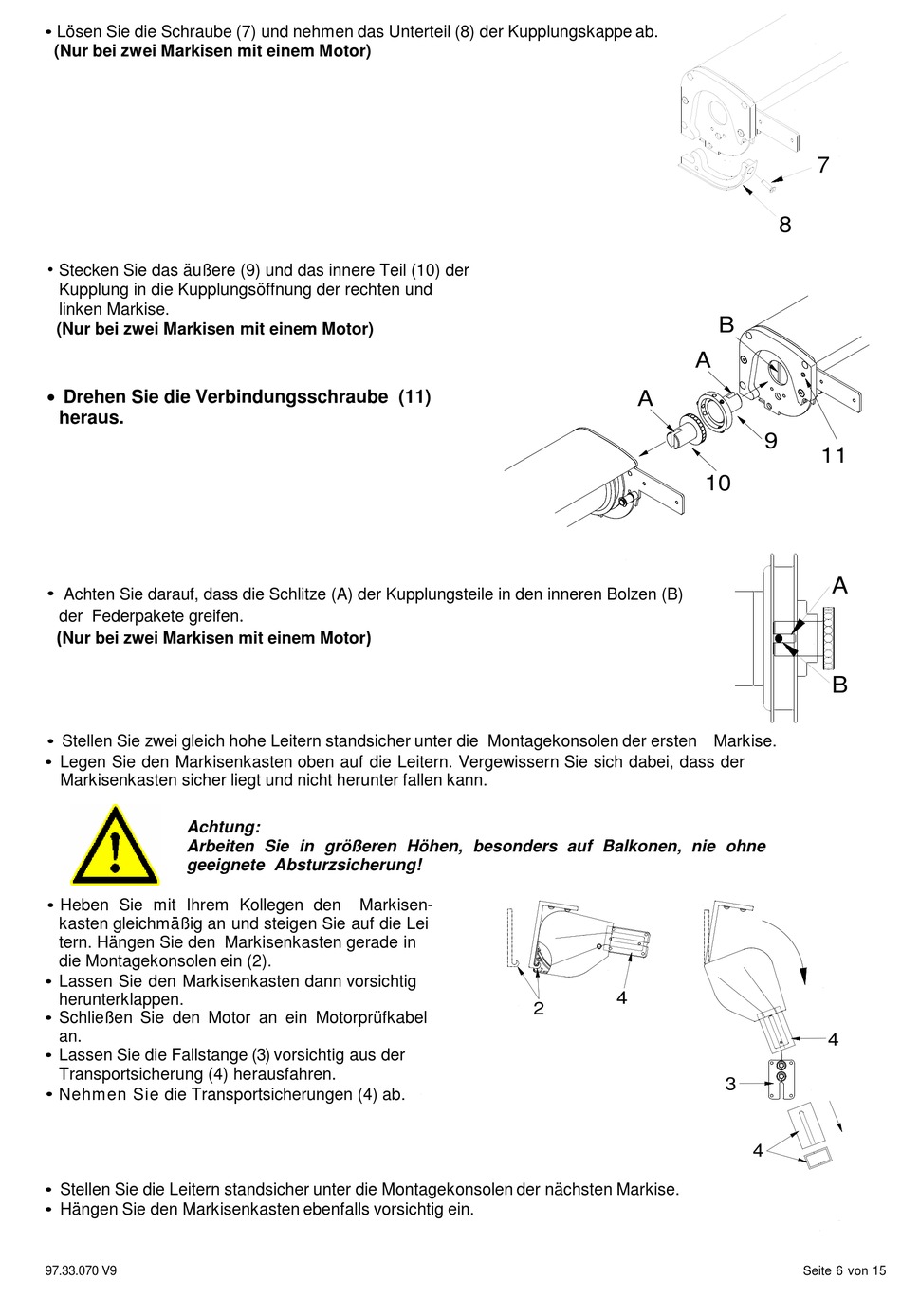

Varisol T200 Montage- Und Elektroinstallationsanweisung Seite 6

• Lösen Sie die Schraube (7) und nehmen das Unterteil (8) der Kupplungskappe ab.
(Nur bei zwei Markisen mit einem Motor)
•
Stecken Sie das äußere (9) und das innere Teil (10) der
Kupplung in die Kupplungsöffnung der rechten und
linken Markise.
(Nur bei zwei Markisen mit einem Motor)
 Drehen Sie die Verbindungsschraube (11)
heraus.
•
Achten Sie darauf, dass die Schlitze (A) der Kupplungsteile in den inneren Bolzen (B)
der Federpakete greifen
(
Nur bei zwei Markisen mit einem Motor
• Stellen Sie zwei gleich hohe Leitern standsicher unter die Montagekonsolen der ersten Markise.
• Legen Sie den Markisenkasten oben auf die Leitern. Vergewissern Sie sich dabei, dass der
Markisenkasten sicher liegt und nicht herunter fallen kann.
Achtung:
Arbeiten Sie in größeren Höhen, besonders auf Balkonen, nie ohne
geeignete Absturzsicherung!
• Heben Sie mit Ihrem Kollegen den
kasten gleichmäßig an und steigen Sie auf die Lei
tern. Hängen Sie den Markisenkasten gerade in
die Montagekonsolen ein (2).
• Lassen Sie den Markisenkasten dann vorsichtig
herunterklappen.
• Schließen Sie den Motor an ein Motorprüfkabel
an.
• Lassen Sie die Fallstange (3) vorsichtig aus der
Transportsicherung (4) herausfahren.
• Nehmen Sie die Transportsicherungen (4) ab.
• Stellen Sie die Leitern standsicher unter die Montagekonsolen der nächsten Markise.
• Hängen Sie den Markisenkasten ebenfalls vorsichtig ein.
97.33.070 V9
.
)
Markisen-
A
A
4
2
7
8
B
9
11
10
A
B
4
3
4
Seite 6 von 15
