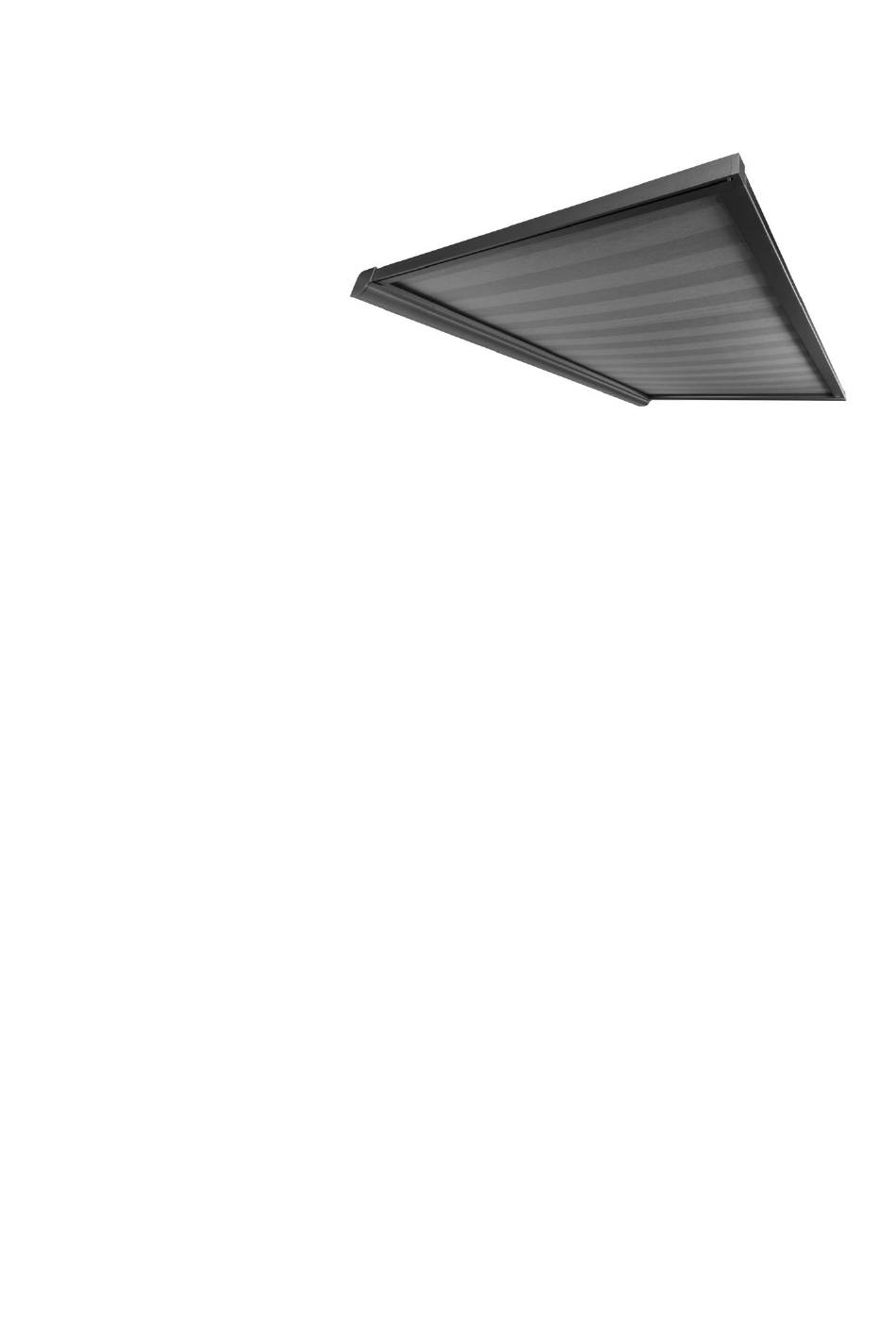

VARISOL – T350 mit Zip einteilig
Montage- und Elektroinstallationsanweisung
Inhalt:
1. Sicherheitshinweise ............................................................................................................................................................ 2
2. Bevor Sie zur Baustelle fahren ............................................................................................................................................ 2
3. Werkzeug, das Sie für die Montage benötigen .................................................................................................................. 2
4. Qualifikation ....................................................................................................................................................................... 2
5. Transport ............................................................................................................................................................................ 3
6. Hochziehen mit Seilen ........................................................................................................................................................ 3
7. Aufstiegshilfen .................................................................................................................................................................... 3
8. Absturzsicherung ................................................................................................................................................................ 3
9. Bestimmungsgemäße Verwendung .................................................................................................................................... 3
10. Befestigungsmittel ............................................................................................................................................................ 3
11. Montagekonsolen ............................................................................................................................................................. 4
12. Montage der Montagekonsolen ....................................................................................................................................... 4
13. Führungsschienenhalter ................................................................................................................................................... 4
14. Montage der Führungsschienenhalter und der Tuchstützdraht-Winkel .......................................................................... 4
15. Montage des Markisenkastens ......................................................................................................................................... 5
16. Montage der Führungsschienen (Markisenkasten) .......................................................................................................... 6
17. Montage der Zugbänder ................................................................................................................................................... 7
18. Montage der Führungsschienen (Führungsschienenhalter) ............................................................................................. 7
19. Selbstmontage Nische (ohne Montagekonsolen) ............................................................................................................. 8
20. Montage des Markisenbodens ......................................................................................................................................... 9
21. Tuchstützdrahtspanner .................................................................................................................................................... 9
22. Probelauf ........................................................................................................................................................................ 10
23. Ausrichten ....................................................................................................................................................................... 10
24. Endlageneinstellung des Motors .................................................................................................................................... 10
25. Unkontrollierte Bedienung ............................................................................................................................................. 11
26. Quetsch- und Scherbereiche .......................................................................................................................................... 11
27. Übergabe ........................................................................................................................................................................ 11
28. Elektroanschluss ............................................................................................................................................................. 11
29. Was ist, wenn: ................................................................................................................................................................ 13
97.23.050 V3
Seite 1 von 14

Werbung

loading

Verwandte Anleitungen für Varisol T350

Inhaltszusammenfassung für Varisol T350

  • Seite 1 VARISOL – T350 mit Zip einteilig Montage- und Elektroinstallationsanweisung Inhalt: 1. Sicherheitshinweise ................................2 2. Bevor Sie zur Baustelle fahren ............................2 3. Werkzeug, das Sie für die Montage benötigen ........................2 4. Qualifikation ..................................2 5. Transport .................................... 3 6.
  • Seite 2 1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.
  • Seite 3 5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen.
  • Seite 4 11. Montagekonsolen Prüfen Sie, ob die gelieferten Montagekonsolen mit der Bestellung übereinstimmen 1= Decken 2= Wandmontage 12. Montage der Montagekonsolen Die Montagekonsolen dienen lediglich als Montagehilfe und haben für die Funktionsfähigkeit der Markise keine Bedeutung. Siehe Punkt 19 „Selbstmontage Nische (ohne Montagekonsolen)“ in dieser Montageanleitung. 1 Deckenhalter Dachsparren 2 Wandhalter...
  • Seite 5 Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und Befestigungsmaß ist. A u s f a l l / m m H a l t e r j e S c h i e n e 0 - 2 0 0 0 2 0 0 1 - 3 5 0 0 3 5 0 1 - 4 5 0 0 Bei Markisenfeldern mit Breite oder Ausfall über 400 cm kann es zu einem...
  • Seite 6 • Heben Sie mit Ihrem Kollegen den Markisenkasten gleichmäßig an und steigen Sie auf die Leitern. Montagekonsolen ein (2). • Lassen Sie den Markisenkasten dann vorsichtig herunterklappen. • Hängen Sie die mitgelieferte Kurbel in die Getrie- bestange ein bzw. schließen Sie den Motor an ein Motorprüfkabel an.
  • Seite 7 17. Montage der Zugbänder Die Zugbänder: • über die Umlenkrolle im Markisenkasten legen (1) • in den unteren Schlitz der Führungsschiene legen • fahren Sie die Markise ganz zu • nach unten um die untere Umlenkrolle führen (2) • im oberen Schlitz der Führungsschiene zurück nach oben führen •...
  • Seite 8 19. Selbstmontage Nische (ohne Montagekonsolen) Legen Sie den Markisenkasten auf 2 bereitgestellte Leitern. Diese sollten so hoch wie möglich sein. Postern Sie diese vorher! N i s c h e Montieren Sie die Führungsschienen und die Zugbänder wie unter Punkt 16 + 17 beschrieben (1). Polster Binden Sie je ein Seil um die Schraube des letzten Schienenhalters (2) und heben die Führungsschienen nacheinander dahinein.
  • Seite 9 20. Montage des Markisenbodens „Lassen Sie die Markise komplett ausfahren“ • Legen Sie den Markisenboden oben auf die Leitern. Vergewissern Sie sich dabei dass dieser sicher liegt und nicht herunterfallen kann. • Nehmen Sie den Boden parallel zum Stützbügel. • Ziehen Sie den Stützbügen etwas nach vorne (1). •...
  • Seite 10 22. Probelauf Lassen Sie die Markise wieder einfahren. Kontrollieren Sie hierbei ob die Zugbänder sauber über die Umlenkrollen laufen und nicht verdreht sind. 23. Ausrichten Messen Sie die Diagonale (A) und die Breite (B) nach. Die beiden Maße A müssen gleich sein und die beiden Maße B müssen gleich sein.
  • Seite 11 25. Unkontrollierte Bedienung Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen.
  • Seite 12 Eine Umschaltpause zwischen AUF- und AB-Befehl muss eingehalten werden (als Richtwert gilt 500ms). Elektronische Antriebe reagieren technisch bedingt mit einer geringen Verzögerung von ca. 180 ms. Diese Aufwachzeit ist bei kurzen Befehlen (Wendeschritt und Positionierungen) zu berücksichtigen. Bei der Ansteuerung über Bus-Systeme ist zu beachten, dass der Nachjustiermodus nicht versehentlich durch den Nutzer aktiviert werden kann.
  • Seite 13 Somfy - Berechnungsformel: Maximalstrom der Steuerung Max. Anzahl WT-Antriebe Nennstrom WT-Antrieb Ergebnis niemals aufrunden ! ! ! Drehmoment (in Nm) Antriebe Nennstrom Antrieb (A) 0.45 Steuergerät max. Anzahl Antriebe parallel zu betreiben max. Strom (in Ampere) Centralis Uno IB (Fuse : 3.15A) Eolis Box 2 (3A) 29.
  • Seite 14 …..die Bespannung im ausgefahrenen Zustand durchhängt? Bespannung Wie auf der Zeichnung dargestellt, hängt die Bespannung durch. Mögliche Ursachen hierfür können sein: Die Zugspannung ist auf einer oder auf beiden Seiten zu niedrig. Lösung: Prüfen Sie die Zugspannung (siehe Punkt 17). Geben Sie eine Umwicklung der Zugbänder mehr auf die Gurtscheiben.
