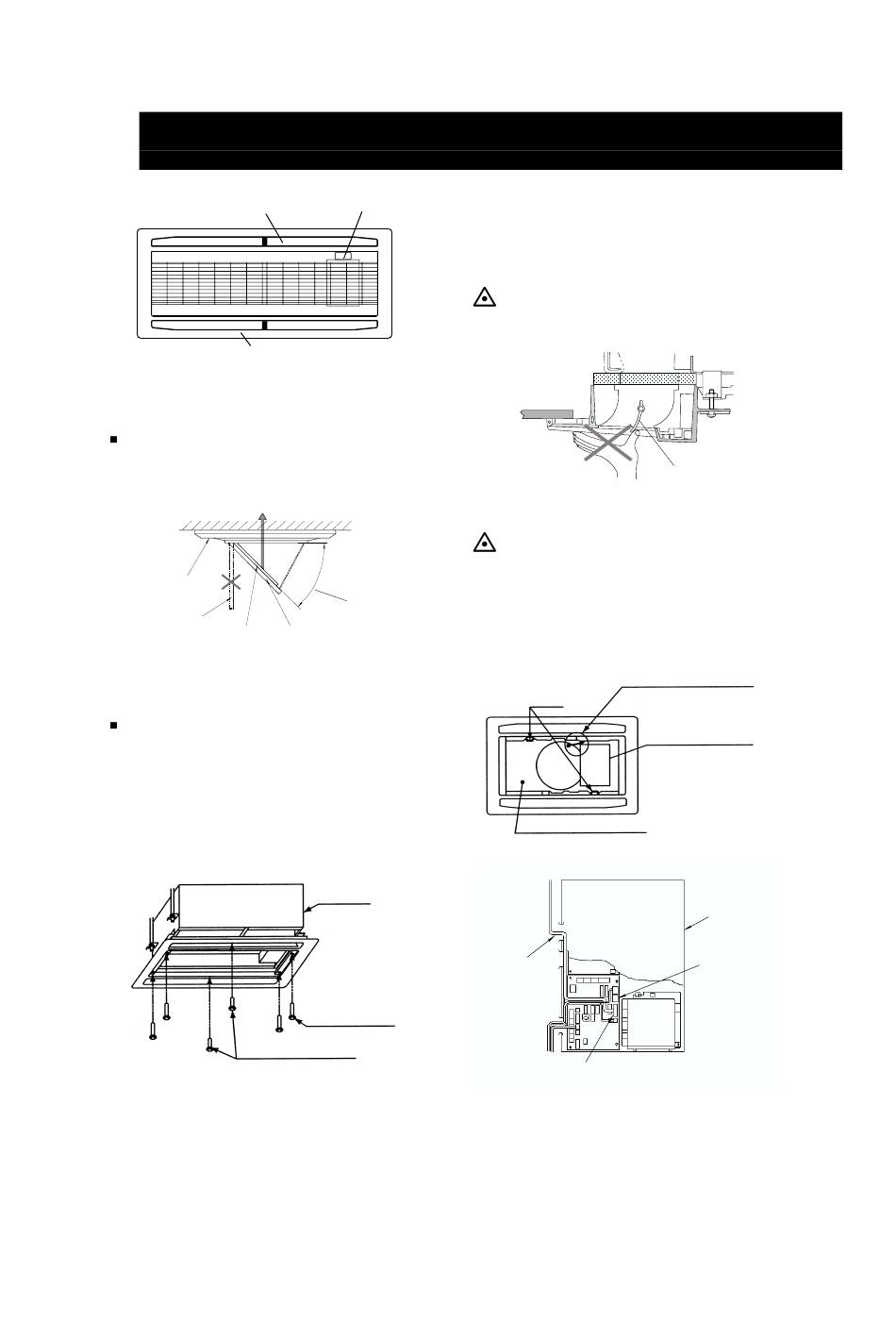

INSTALLATION AV ENHETER
4
Utblås
Utblås
Kontakta entreprenören om något tillbehör fattas.
Kontrollera att inomhusenhetens upphängningskonsoler
(medföljer ej) sitter cirka 28 mm ovanför undertaket
Ta bort luftintagsgallret från panelen och gör
på följande sätt:
1. Öppna luftintagsgallret i 30–45° vinkel från panelens yta.
Lyft gallret i sned vinkel
Innertak
Panel
Fel
Luftfilter Luftintagsgaller
2. Lyft gallret i samma vinkel.
3. Dra gallret mot det öppna utrymmet när du har lyft upp
det.
.Installera panelen enligt följande steg:
1. Häng upp panelen i inomhusenheten genom att haka
fast panelens U-formade metalltrådar i
inomhusenhetens krokar.
2. Kontrollera att det orangefärgade märket på
inomhusenheten passar in med motsvarande märke på
panelen.
3. För upp panelen till inomhusenheten och fäst sedan
panelen med de medföljande långa skruvarna.
Lång skruv (B) x 2
4. Kontrollera att det inte finns något mellanrum i
kontaktytan mellan inomhusenheten och panelen.
Mellanrum kan orsaka luftläckage eller kondens.
Trådlös mottagare
30° ~ 45°
Rätt
Inomhusenhet
Lång skruv (A) x 4
(M6×50)
(M6×30)
De långa skruvarna som används för att fästa panelen är
konstruerade för att skydda panelen från skada genom att
åtdragningen stoppas i rätt läge. Om panelen inte når upp
till innertakets yta eller om det uppstår läckage från
kontaktytan ska inomhusenhetens installationshöjd ändras.
OBS!
Vrid inte spjället för hand. Spjällmekanismen skadas
om den flyttas.
5. Ledningsanslutningar för panelen
OBS!
Innan kontakterna ansluts ska strömförsörjningen
stängas av. Om kontakterna ansluts utan att
strömförsörjningen stängs av fungerar inte det
automatiska spjället.
Anslut följande kontakter som används på panelen.
Uttag för elektrisk kabeldragning
Fasthakningskablar
Utan Luftintagsgaller
Uttag för
elektrisk
kabeldragning
Kontakt för motor till
automatisk jalusiventil
(Låg spänning, 7 stift RÖD)
Spjäll
Elektrisk box på Inomhusdel
Elektrisk box på
Inomhusdel
Kretskort
