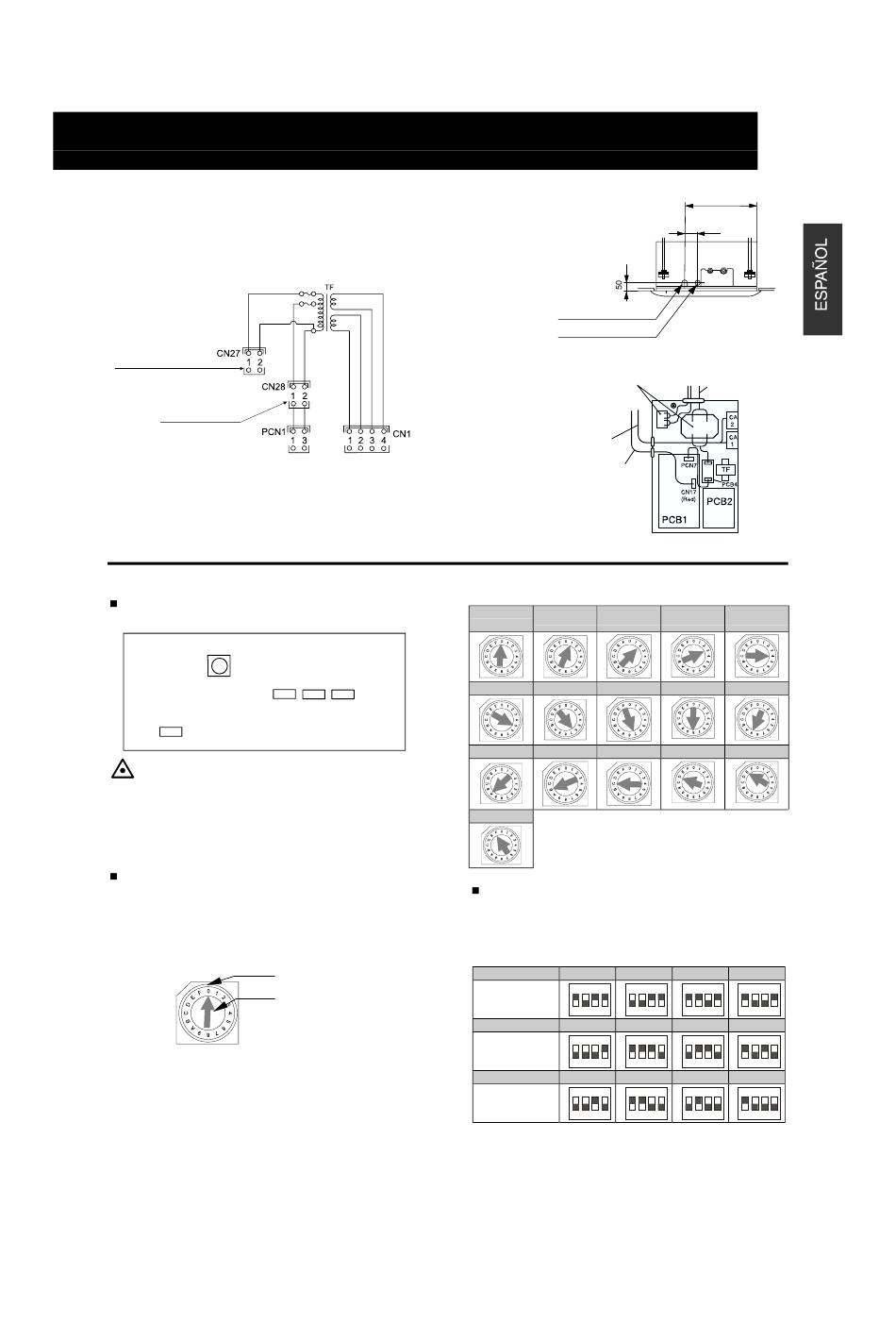

Compruebe lo siguiente antes de encender el interruptor
principal. En caso de que la fuente de alimentación sea de
240V (tensión nominal), cambie CN28 (conector) a CN27
del transformador (TF) en la caja de eléctrica, tal como se
muestra en la figura siguiente.
Conector
para 240 V
Conector
para 220 V
5.2. AJUSTES DE LOS CONMUTADORES DIP
Número y posición de los conmutadores DIP
La posición de los conmutadores DIP es la siguiente:
RSW
DSW3
DSW7
PRECAUCIÓN:
Antes de ajustar los conmutadores DIP, apague
primero la fuente de alimentación y establezca la
posición de los conmutadores DIP. Si los
conmutadores se ajustan sin apagar la fuente de
alimentación, los ajustes no serán válidos.
RSW: ajuste del nº de unidad
Es necesario realizar este ajuste. Ajuste el número de
todas las unidades interiores respectivamente y en serie,
siguiendo la posición de ajuste que se muestra en la tabla
siguiente. En la figura siguiente se indica la posición antes
de enviarse la unidad.
Posición de ajuste
Realice el ajuste
insertando un
destornillador en la
hendidura.
DSW6
DSW5
No es necesario realizar el ajuste, ya que se realiza antes
del envío. Este conmutador DIP se utiliza para ajustar el
código de capacidad correspondiente a la potencia de la
unidad interior.
CONEXIÓN DEL CABLEADO ELÉCTRICO
Agujero para cables de 30 x 39mm
Agujero para cables de 32,5mm de
diám. Agujero con tapa desprendible
Cableado
Cable del motor
del ventilador
Cable del motor
del deflector
Unidad
1ª unidad 2ª unidad
Principal
5ª unidad 6ª unidad 7ª unidad
10ª unidad 11ª unidad 12ª unidad 13ª unidad 14ª unidad
15ª unidad
DSW3: Capacity Code Setting
HP 0.8 1.0
ON ON
Posición de
ajuste
1 2 3 4 1 2 3 4
1.8 2
ON ON
Posición de
ajuste
1 2 3 4 1 2 3 4
2.8 3
ON ON
Posición de
ajuste
1 2 3 4 1 2 3 4
5
7
445
90
Fuente de
alimentación
3ª unidad 4ª unidad
8ª unidad 9ª unidad
1.3 1.5
ON ON
1 2 3 4 1 2 3 4
2.3 2.5
ON ON
1 2 3 4 1 2 3 4
4 5
ON ON
1 2 3 4 1 2 3 4
