2 Installation
72
71
70
69

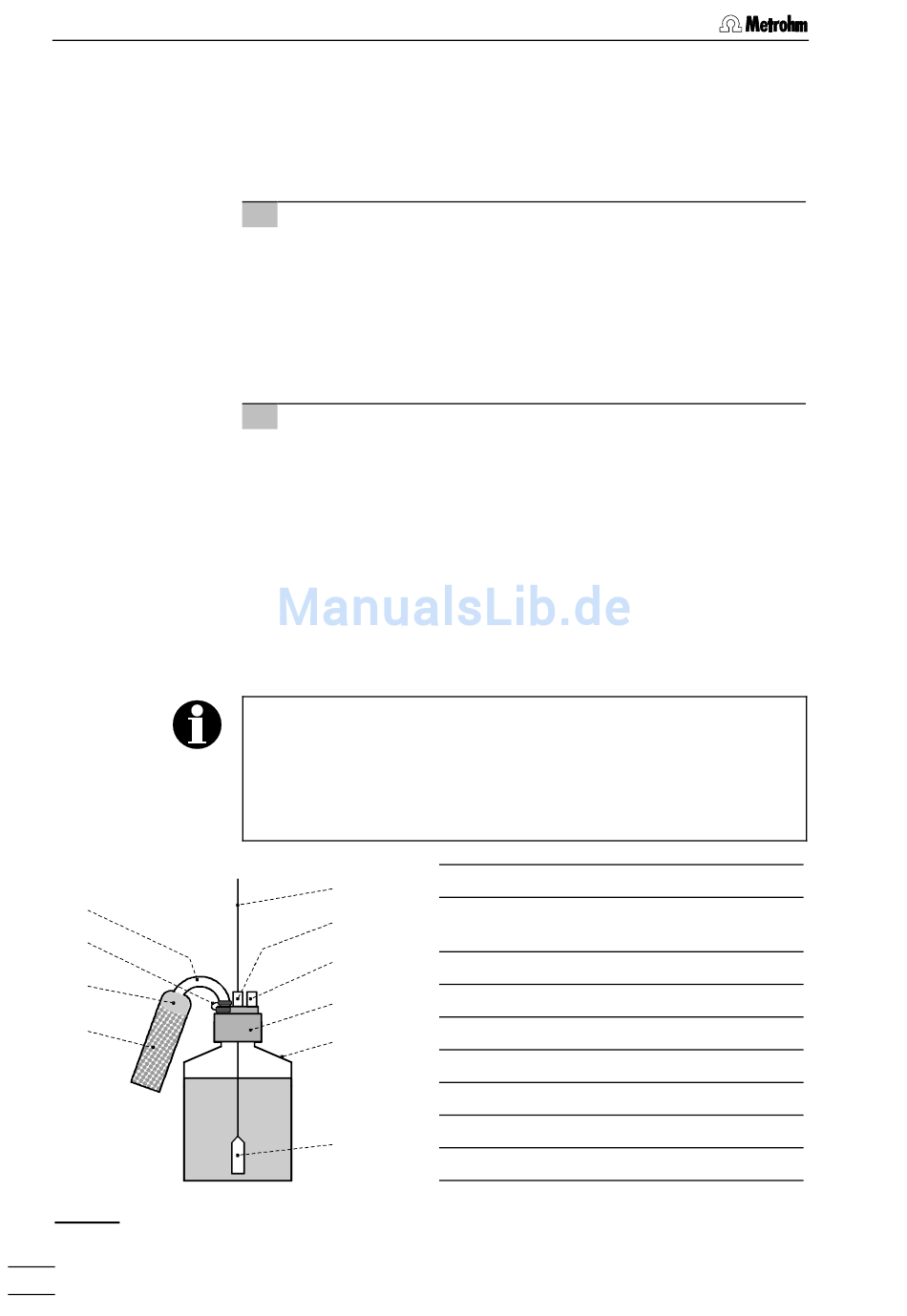

Abb. 11: Anschluss der Eluentenflasche
28
• Ansaugschlauch 63 so weit durch die Öffnung des Schlauch-
nippels 64 ziehen, bis der Ansaugfilter 68 auf dem Boden der
Eluentenflasche 67 liegt.
• Ansaugschlauch 63 durch Zudrehen des Schlauchnippels 64
fixieren.
3
CO
-Absorberrohr montieren
2
• Zuerst ein Stück Watte 70, dann CO
Merck Natronkalk-Plätzchen mit Indikator, Nr. 6839.1000) in
die
grosse Öffnung des Absorberrohrs 72 einfüllen und dieses
wieder mit dem Plastikdeckel verschliessen.
• Absorberrohr 72 mit Hilfe der Schliffklammer 71 auf dem
Flaschenaufsatz 66 befestigen.
4
Ansaugschlauch an Pumpe anschliessen
• Das freie Ende des Ansaugschlauchs 63 von oben her in eine
der Öffnungen 12 in den Innenraum des Compact IC 761 ein-
führen (siehe Abb. 2).
• Ansaugschlauch 63 genügend weit in den Innenraum des
Compact IC 761 hineinziehen, auf die gewünschte Länge ab-
schneiden und mindestens 5 mm weit auf die Ansaugkapilla-
re 40 (siehe Abb. 3 bzw. Abb. 4) der Hochdruckpumpe auf-
stecken (ev. dazu Schleifpapier benutzen).
• Falls erwünscht, Ansaugschlauch 63 mit Hilfe einer selbstkle-
benden Bride Y.107.0150 an der gewünschten Stelle im In-
nenraum befestigen.
Der zum Zubehör des Flaschenaufsatzes 6.1602.160 gehörende
Schlauchnippel 4.420.0311 (M6) kann anstelle des Gewindestopfens
65
zusammen mit dem ebenfalls beiliegenden zweiten O-Ring
E.301.0021 für den Recycling-Betrieb (siehe Kap. 5.2.3) verwendet
werden, bei dem die Auslasskapillare vom Detektorblock in die Eluen-
67
tenflasche
zurück geleitet wird.
63
64
65
66
67
68
-Absorber 69 (z.B.
2
63
Ansaugschlauch 6.1834.010
64
Schlauchnippel 4.420.4300 (M8)
mit O-Ring E.301.0021
65
Gewindestopfen 6.1446.040 (M6)
66
Flaschenaufsatz 6.1602.105
67
Eluentenflasche 6.1608.070
68
Ansaugfilter 6.2821.090
69
CO
-Absorber
2
70
Watte
71
Schliffklammer 6.2023.020
72
Absorberrohr 6.1609.000
761 Compact IC
