2.3.4
Anschluss des Ablaufschlauchs für Flaschenhalter
2.3.5
Anschluss von PEEK-Kapillaren
54

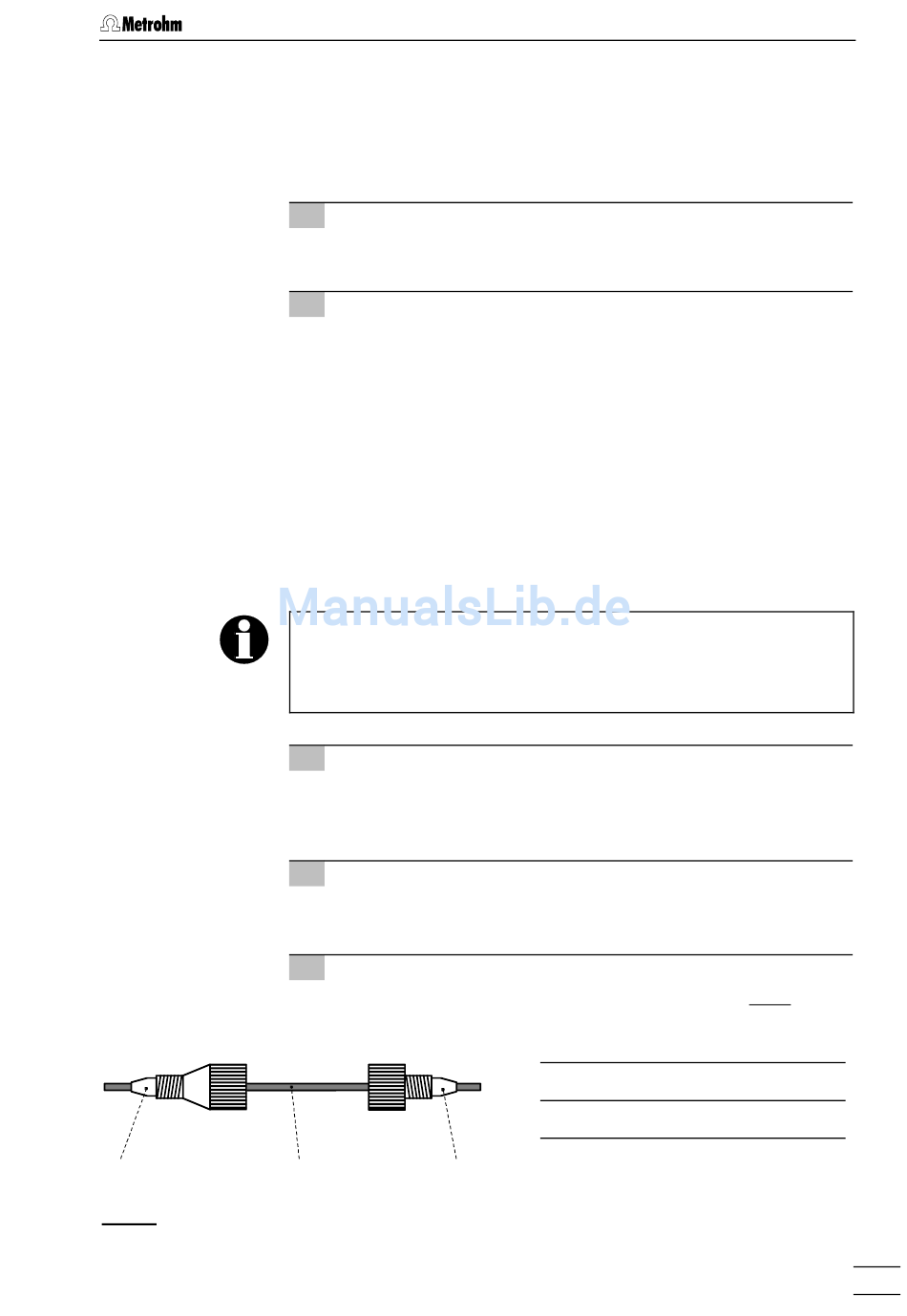

Abb. 7: Anschlussstücke für Kapillaren
761 Compact IC
Der Compact IC 761 besitzt auf der Rückseite einen Anschluss für aus-
gelaufene Flüssigkeiten im Flaschenhalter, an den ein Ablaufschlauch
montiert werden kann. Gehen Sie dazu wie folgt vor:
1
Ablaufschlauch anschliessen
• Silikonschlauch 6.1816.020 auf Anschlussnippel 14 (siehe
Abb. 2) aufstecken.
2
Ablaufschlauch in Ablauf führen
• Das andere Ende des Ablaufschlauchs in einen Ablauf führen
und dort befestigen.
Die Verbindungen von der Hochdruckpumpe bis zum Detektorblock
bestehen
aus
PEEK-Kapillaren
"
ä.D. =
1
/
), die entweder mit PEEK-Druckschrauben 6.2744.010
16
(lang) oder PEEK-Druckschrauben 6.2744.070 (kurz) angeschlos-
sen werden. Diese Anschlussstücke eignen sich auch zum Anschluss
von PTFE-Mikrokapillaren 6.1822.010 (i.D. = 0.3 mm). Die Anschluss-
stücke werden dabei wie folgt auf den Kapillaren montiert:
PEEK-Kapillaren, die mit neuen Anschlussstücken versehen werden,
müssen eine einwandfreie, plane Schnittfläche aufweisen. Dazu
benützen Sie am besten den als Option erhältlichen Kapillarschnei-
der 6.2621.080.
1
Druckschraube einführen
An dem zu befestigenden Ende der Kapillare 56 entweder eine
Druckschraube 54 (6.2744.010) oder eine Druckschraube 55
(6.2744.070) gemäss Abb. 7 auf die Kapillare stülpen.
2
Kapillare in Anschluss einführen
Kapillarende bis zum Anschlag in den entsprechenden Verbin-
dungsanschluss einschieben (um Totvolumen zu vermeiden).
3
Druckschraube anziehen
Druckschraube 54 bzw. 55 von Hand fest anziehen (keine
Werkzeuge verwenden).
56
55
2.3 Anschluss des Zubehörs
6.1831.010
54
Druckschraube 6.2744.010
55
Druckschraube 6.2744.070
56
Kapillare
PEEK-Kapillare 6.1831.010
oder PTFE-Mikrokapillare
6.1822.010
(i.D. = 0.25 mm,
17
