6
Anhang
6.1
Technische Daten
6.1.1 Leitfähigkeitsmessung
Messbereich 1
Messbereich 2
Messbereich 3
Maximaler Fehler
Linearität
Rauschen
Messbereich 1
Messbereich 2
Messbereich 3
Drift (elektronisch)
Temperaturabhängigkeit
Bereichsreserve
Messrate
6.1.2 Leitfähigkeitsdetektor
Aufbau
Messprinzip
Effektives Zellvolumen
Zellkonstante
Maximaler Gegendruck für
Messzelle
Thermostatisierung
Arbeitstemperatur
Max. Temperaturabweichung ± 2.5°C
Aufheizzeit
Temperaturstabilität
Anschluss für Detektorblock
761 Compact IC
0...1000 µS/cm (Auflösungsschritt: 0.56 nS/cm)
0...250 µS/cm (Auflösungsschritt: 0.14 nS/cm)
0...50 µS/cm (Auflösungsschritt: 0.028 nS/cm)
± 1 % vom Full-Scale-Wert und
± 1 % vom Messwert (k = 16.7/cm)
Abweichungen < ±0.5 % des Full-Scale-Wertes
typ. 10 nS/cm
typ. 2.5 nS/cm
typ. 0.5 nS/cm
typ. < 10 ppm/h vom Full-Scale-Wert
typ. < 40 ppm/°C vom Full-Scale-Wert
> 33 % (k = 16.7/cm)
10 Messungen/s fix
Thermostatisierter Leitfähigkeitsdetektor mit
2 ringförmigen Stahlelektroden
Wechselstrommessung mit 1 kHz Frequenz und
ca. 1.7 V Amplitude (peak to peak).
0.8 µL
ca. 17 /cm (der genaue Wert ist auf dem Detektor
aufgedruckt)
5.0 MPa (50 bar)
Zuschaltbare dynamische Regelung auf einstell-
bare Arbeitstemperatur
Einstellbar in Schritten von 5°C von 25...45°C
≥ 30 min
≤ 0.01°C bei konstanter Umgebungstemperatur

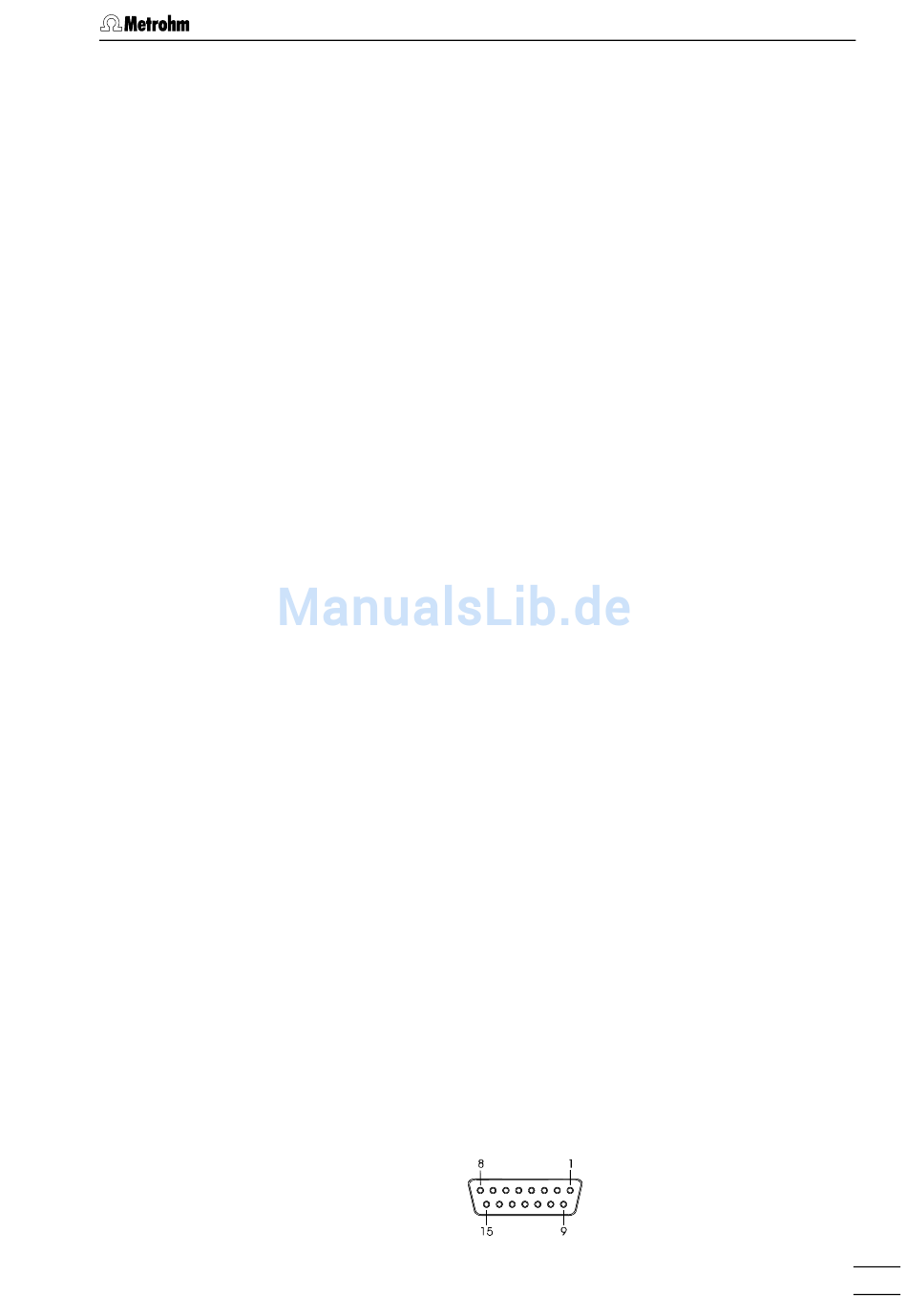

Dsub-Stecker 15-polig (weiblich)
6.1 Technische Daten
189
