Filtereinheit PEEK
56
36
Filtereinheit PEEK 6.2821.120
54
Druckschraube 6.2744.010
56
Kapillare
PEEK-Kapillare 6.1831.010 oder PTFE-
Mikrokapillare 6.1822.010
18
Im Compact IC 761 ist bereits eine Filtereinheit PEEK 6.2821.120
(siehe Abb. 8) zwischen der Hochdruckpumpe und dem Injektionsventil
32 montiert. Sie dient zur Vermeidung von Verschmutzungen durch Ab-
riebpartikel von Kolbendichtungen.
Die beiden mit dem Compact IC 2.761.0020 (mit Suppressor) mitgelie-
ferten Filtereinheiten PEEK werden zwischen die Pumpschläuche an
der Schlauchquetschpumpe und die Einlasskapillaren für die Regene-
rierungs- und Spüllösung montiert (siehe Kap. 2.8.2). Sie dienen zum
Schutz des Suppressormoduls vor Fremdpartikeln oder Bakterien-
wachstum.
Die Filtereinheit PEEK 36 besteht aus dem Gehäuse 59, der Filter-
Schraube 57 und dem Filter 6.2821.130 58. Für den Anschluss von Ka-
pillaren 56 müssen PEEK-Druckschrauben 54 (6.2744.010 oder
6.2744.070) verwendet werden. Neue Filter 57 sind als Option unter
der Bestellnummer 6.2821.130 (10 Stück) erhältlich.
Beachten Sie für den Anschluss der Filtereinheit die auf dem Gehäuse
aufgedruckte Flussrichtung.
54
57

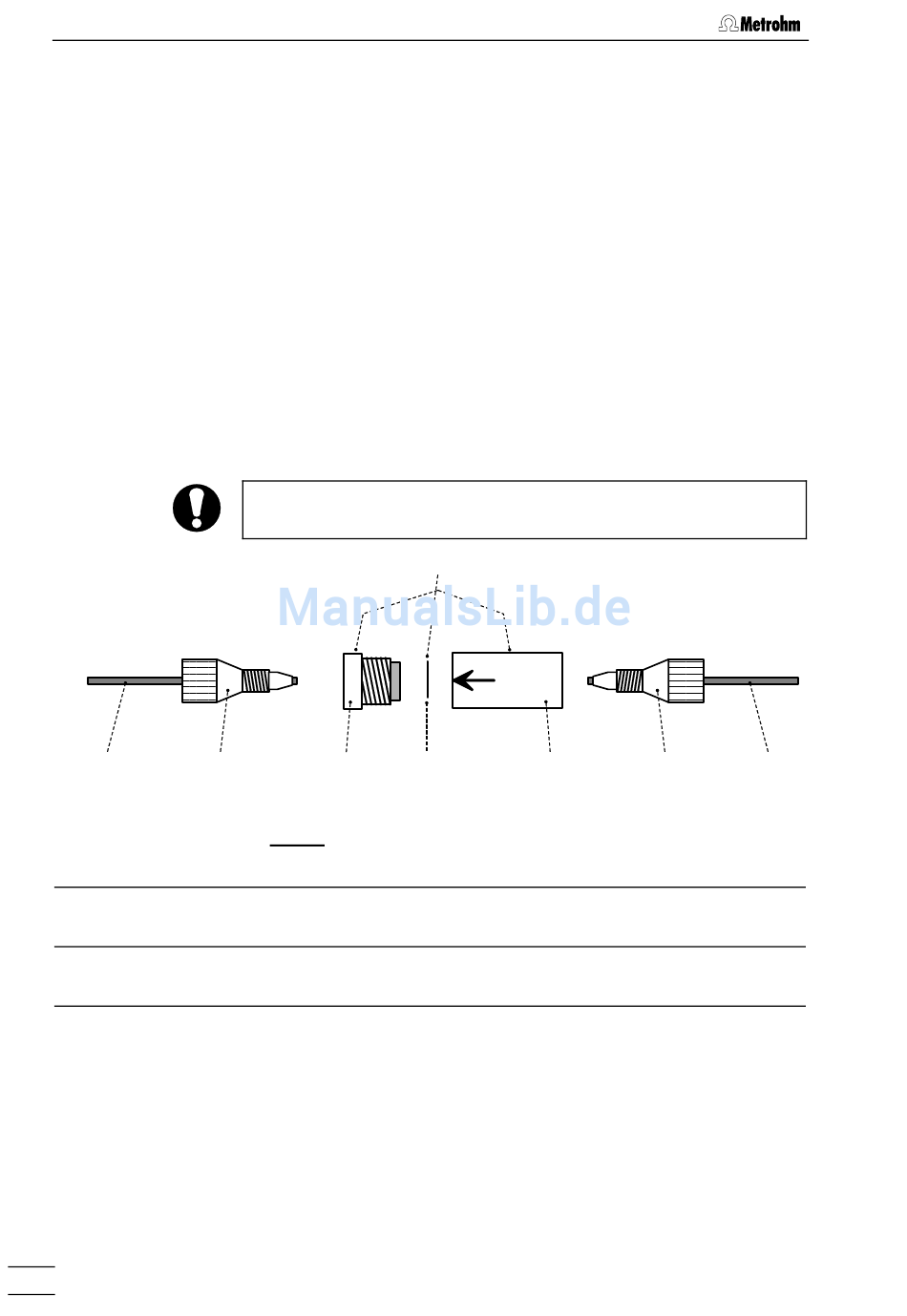

Abb. 8: Filtereinheit PEEK 6.2821.120
36
58
59
57
Filter-Schraube zu Filtereinheit
Bestandteil der Filtereinheit 6.2821.120
58
Filter 6.2821.130
Bestandteil der Filtereinheit 6.2821.120
59
Filter-Gehäuse
Bestandteil der Filtereinheit 6.2821.120
54
56
