2 Installation
2.4.2
Sicherungen
2.4.3
Netzkabel und Netzanschluss
2.4.4
Ein-/Ausschalten des Gerätes
20
220 – 240 V
19
20
21
220 - 240 V

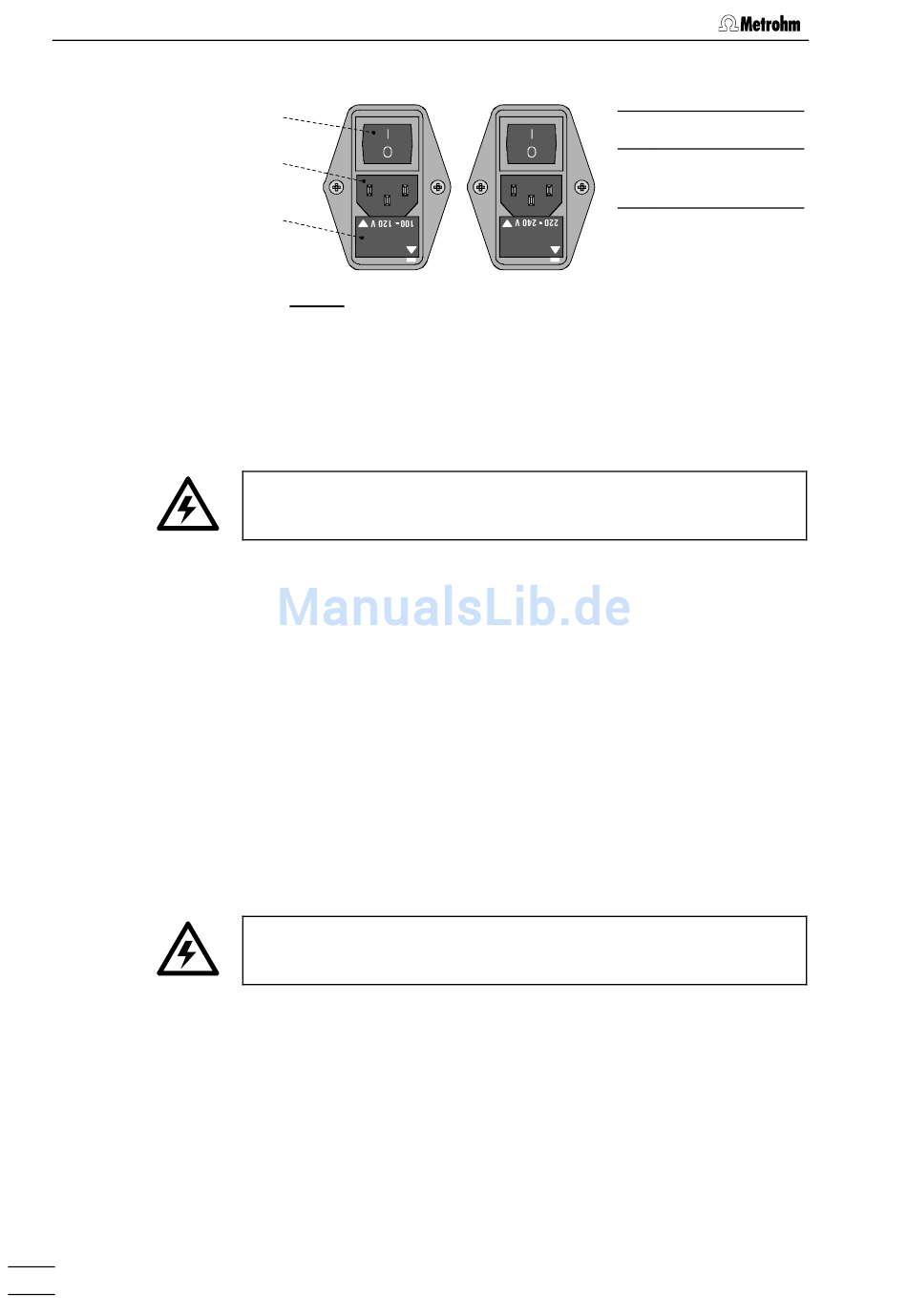

Abb. 9: Einstellen der Netzspannung
Im Sicherungshalter 21 des Compact IC 761 ist standardmässig eine
der beiden Sicherungen 1 A/träge für 100...120 V oder 0.5 A/träge für
220...240 V eingebaut.
Stellen Sie sicher, dass das Gerät niemals mit Sicherungen eines
andern Typs in Betrieb genommen wird, sonst besteht Brandgefahr!
Zur Überprüfung oder zum Auswechseln von Sicherungen gehen Sie
gemäss Kap. 2.4.1 vor.
Netzkabel
Das wahlweise zum Gerät gelieferte Netzkabel
• 6.2122.020 mit Stecker SEV 12 (Schweiz, ...)
• 6.2122.040 mit Stecker CEE(7), VII (Deutschland, ...)
• 6.2133.070 mit Stecker NEMA 5-15 (USA, ...)
ist dreiadrig und mit einem Stecker mit Erdungsstift versehen. Muss ein
anderer Stecker montiert werden, so ist der gelb/grüne Leiter (IEC-
Norm) mit der Schutzerde zu verbinden (Schutzklasse 1).
Jede Unterbrechung der Erdung innerhalb oder ausserhalb des Gerä-
tes kann dieses gefährlich machen!
Netzanschluss
Stecken Sie das Netzkabel in den Netzanschlussstecker 20 des Com-
pact IC 761 ein (siehe Abb. 9).
Der Compact IC 761 wird mit dem Netzschalter 19 ein- und ausge-
schaltet. Beim Einschalten des Gerätes leuchtet die Netzlampe 9 auf.
100 – 120 V
19 Netzschalter
20 Netzanschluss-
21 Sicherungs-
100 - 120 V
stecker
halter
761 Compact IC
