BTL7-S5_ _ (B)-M _ _ _ _ -A/B/Y/Z(8)-S32/S115/S140/S147/KA _ _
Micropulse Wegaufnehmer - Bauform Stab
7
Konfiguration mit dem Micropulse Configuration Tool (nur für BTL7-S510(B)-...)
7.1

Micropulse Configuration Tool

Mit der PC-Software Micropulse Configuration Tool können
die Wegaufnehmer BTL7-S510(B)-... schnell und einfach
am PC konfiguriert werden.
Die wichtigsten Eigenschaften sind:
– Online-Anzeige der aktuellen Position der Positionsge-
ber
– Grafische Unterstützung beim Einstellen der Funkti-
onen und Kennlinien
– Anzeige von Informationen zum angeschlossenen
Wegaufnehmer
– Zahlenformate und Einheiten der Darstellung wählbar
– Rücksetzen auf Werkseinstellung möglich
– Demo-Modus ohne angeschlossenen Wegaufnehmer
Die PC-Software und das zugehörige Hand-
buch erhalten Sie im Internet unter
www.balluff.com/downloads-btl7.
7.2

Anschluss der USB-Kommunikationsbox

Bei den Wegaufnehmern BTL7-S510(B)-... mit Steckver-
binder (S32/S115/S140) muss die Kommunikationsbox
zwischen Wegaufnehmer und Steuerung eingeschleift
werden. Die Kommunikationsbox wird mit einem USB-
Kabel an den PC angeschlossen.

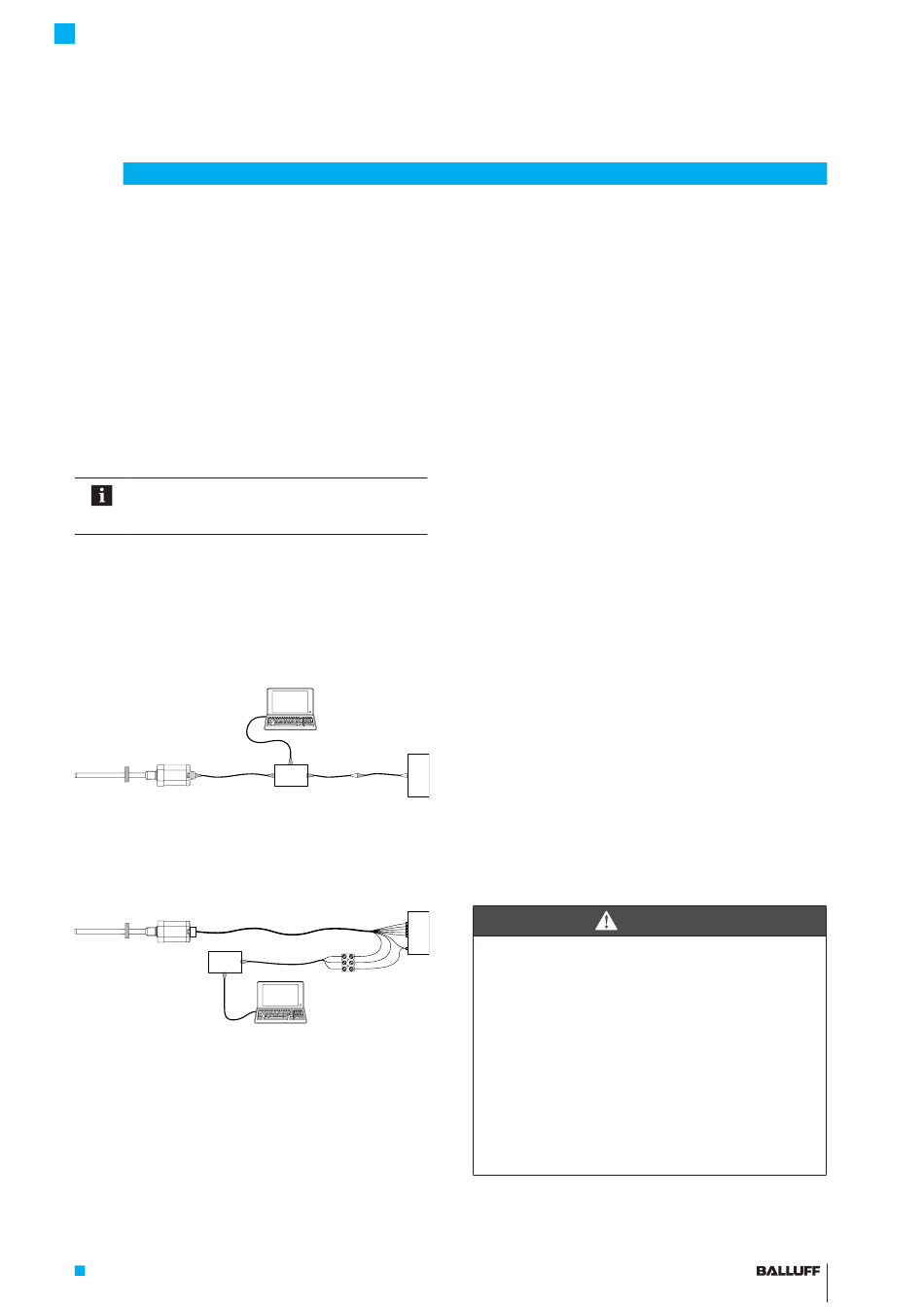

Bild 7-1: Anschluss der Kommunikationsbox mit Steckverbinder
Bei einem Wegaufnehmer BTL7-S510(B)-...-KA_ _ werden
die Kommunikationsleitungen La und Lb mit der USB-
Kommunikationsbox verbunden.
Bild 7-2: Anschluss der Kommunikationsbox mit Kabelanschluss
www.balluff.com
7.3 Konfigurationsmöglichkeiten
Voraussetzungen
– USB-Kommunikationsbox an Wegaufnehmer und PC
angeschlossen.
– Software korrekt installiert.
– Wegaufnehmer an Stromversorgung angeschlossen.
– Positionsgeber auf Wegaufnehmer.
Funktionen des Ausgangs
– Position: Position im Messbereich.
– Geschwindigkeit: Geschwindigkeit des Positionsge-
bers, das Vorzeichen zeigt die Bewegungsrichtung an.
Eine Bewegung vom Anfangspunkt zum Endpunkt wird
mit positivem Vorzeichen ausgegeben, eine Bewegung
vom Endpunkt zum Anfangspunkt mit negativem
Vorzeichen.
– Geschwindigkeit (kein Vorzeichen):
keit des Positionsgebers, die Bewegungsrichtung kann
nicht abgelesen werden.
– Positionsdifferenz: Abstand zwischen zwei Positions-
gebern. Die Auswahl ist nur möglich, wenn zwei Positi-
onsgeber ausgewählt sind.
– Geschwindigkeitsdifferenz:
von zwei Positionsgebern werden subtrahiert und der
Betrag gebildet. Die Auswahl ist nur möglich, wenn
zwei Positionsgeber ausgewählt sind.
Kennlinie frei konfigurierbar
– Die Steigung der Kennlinie kann durch Anpassen der
Auflösung eingestellt werden.
– Die Kennlinie kann invertiert werden.
– Die Grenzen können an den Messbereich angepasst
werden.
– Der Fehlerwert kann gesetzt werden.
Randbedingungen bei mehreren Positionsgebern
– Zwei Positionsgeber können erst ab einer Nennlänge
≥ 90 mm ausgewählt werden.
– Der Abstand zwischen zwei Positionsgebern muss
≥ 65 mm sein.
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmess-
einrichtung Teil eines Regelsystems ist, dessen Parame-
ter noch nicht eingestellt sind, kann das System unkon-
trollierte Bewegungen ausführen. Dadurch können
Personen gefährdet und Sachschäden verursacht
werden.
Vor der Konfiguration muss die Anlage außer Betrieb
f
genommen werden.
f Die Wegaufnehmer dürfen nur zur Konfiguration
die Kommunikationsbox angeschlossen werden.
Nach der Konfiguration muss die
f
box entfernt werden.
Geschwindig-
Die Geschwindigkeiten
an
Kommunikations-
deutsch 17
