Immersion RC TrackR2 Betriebsanleitung Seite 6

TrackR2­Anleitung V1.2

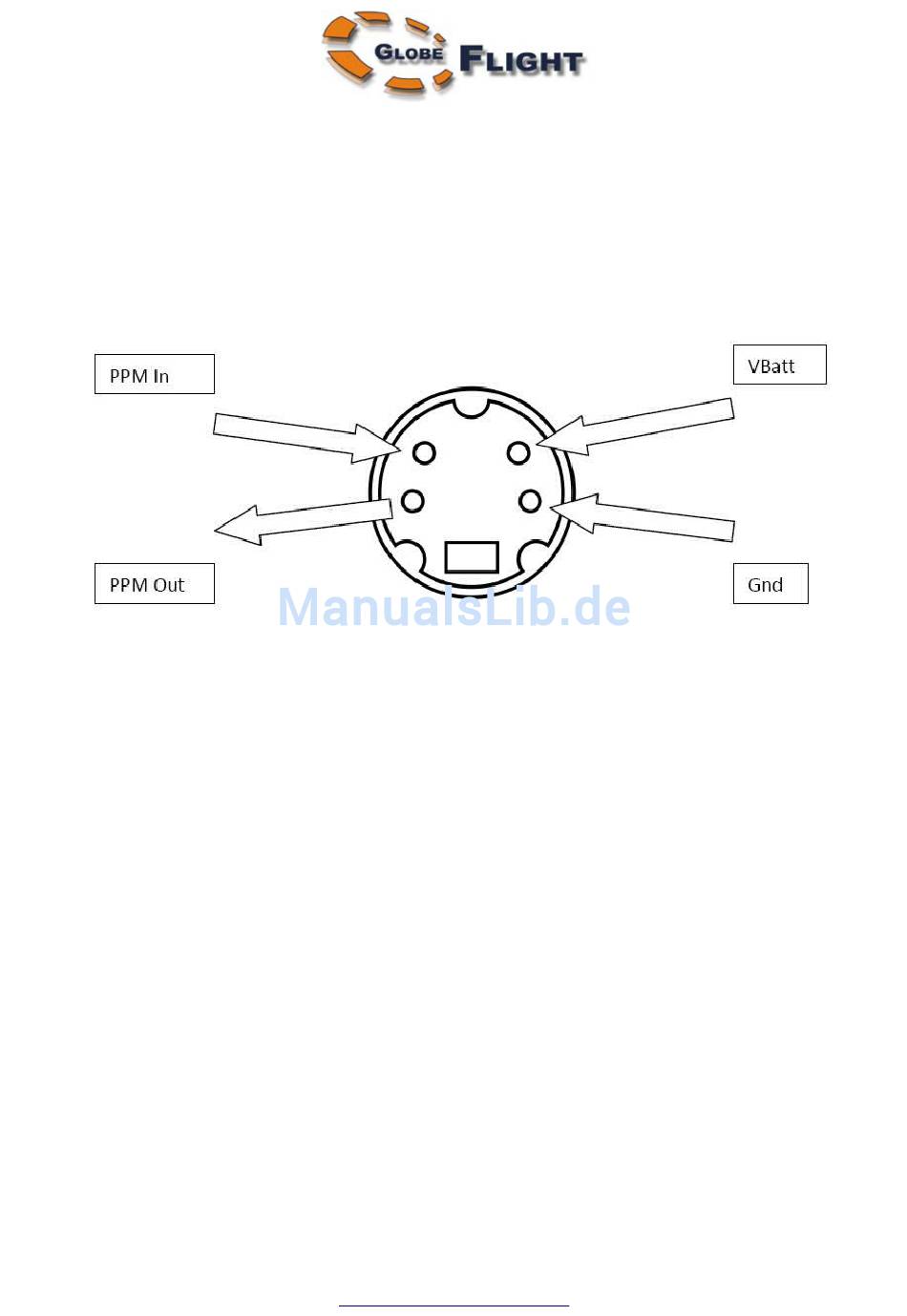

Belegung der Anschlußbuchsen
Die Belegung der 4-poligen Buchsen des TrackR2 ist nachfolgend abgebildet. Die
verwendeten Anschlußbuchsen entsprechen dem im Heimvideobereich eingesetzten
S-VHS Stecksystem. Für die evtl. Anfertigung eigener Adapter können handels-
übliche Verbindungskabel erworben und entsprechend umgebaut werden. Bitte
beachten, daß beide Buchsen am TrackR2 identisch sind. Auf der Schülerbuchsen-
seite ist jedoch nur Masse (Gnd) und der PPM-Eingang (PPM In) belegt.
Die Schalterstellung an der Verbindungsbox des TrackR2 entscheidet darüber, ob
ein über die Lehrer- (Tainer-) oder Schülerseite (Student) eingespeistes Signal ge-
nutzt werden soll ("Normal" = Schülersignal, "Low-End" = Signal des Lehrersenders).
Anschlußschema des mitgelieferten 6-pol Futaba Mikro-Steckers
Die Verdrahtung des mitgelieferten Kabels kann dem Bild entnommen werden.
Beachte, daß die Farben nur der besseren Unterscheidung in dieser Ansicht
dienen. Je nach verwendetem Kabeltyp können diese hiervon in Wirklichkeit
abweichen!
Dieses Anschlußkabel kann mit einem einzelnen Sender vom Typ 7C/9C eingesetzt
werden. Ein zweites, ggf. längeres Kabel mit identischer Belegung kann beschafft
und alternativ angeschlossen werden.
