mundoclima MULTI INVERTER MUPR-09-H6M Installationshandbuch Seite 210

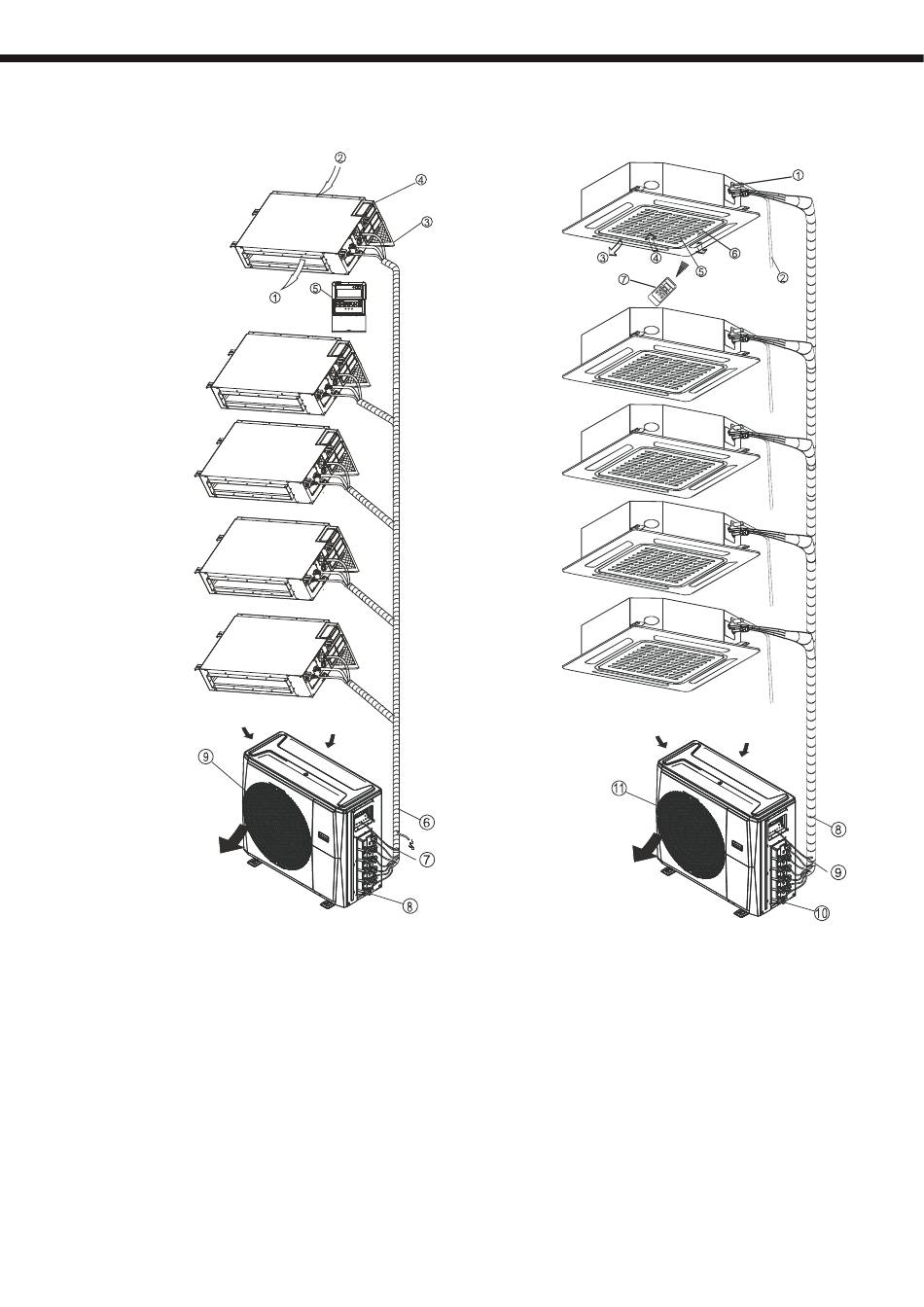

b) Conducta MUCR-H6M
Unidade E
Unidade D
Unidade C
Unidade B
Unidade A
Unidade Interior
1. Saída de ar
2. Entrada de ar
3. Filtro de ar
4. Caixa elétrica
5. Controlo remoto
Unidade Exterior
6. Tubagem de refrig, mangueira de drenagem
7. Cableagem elétrica
8. Válvula de corte
9. Saída de ar
DESCRIÇÃO E OPERAÇÃO
c) Cassette MUCSR-H6M
Unidade E
Unidade D
Unidade C
Unidade B
Unidade A
210
Unidade Interior
1. Bomba de condensado
2. Conexão de drenagem
3. Saída de ar
4. Entrada de ar
5. Grelha de entrada de ar
6. Indicação
7. Controlo remoto
Unidade Exterior
8. Tubagem de refrig, mangueira de drenagem
9. Cableagem elétrica
10. Válvula de corte
11. Saída de ar
