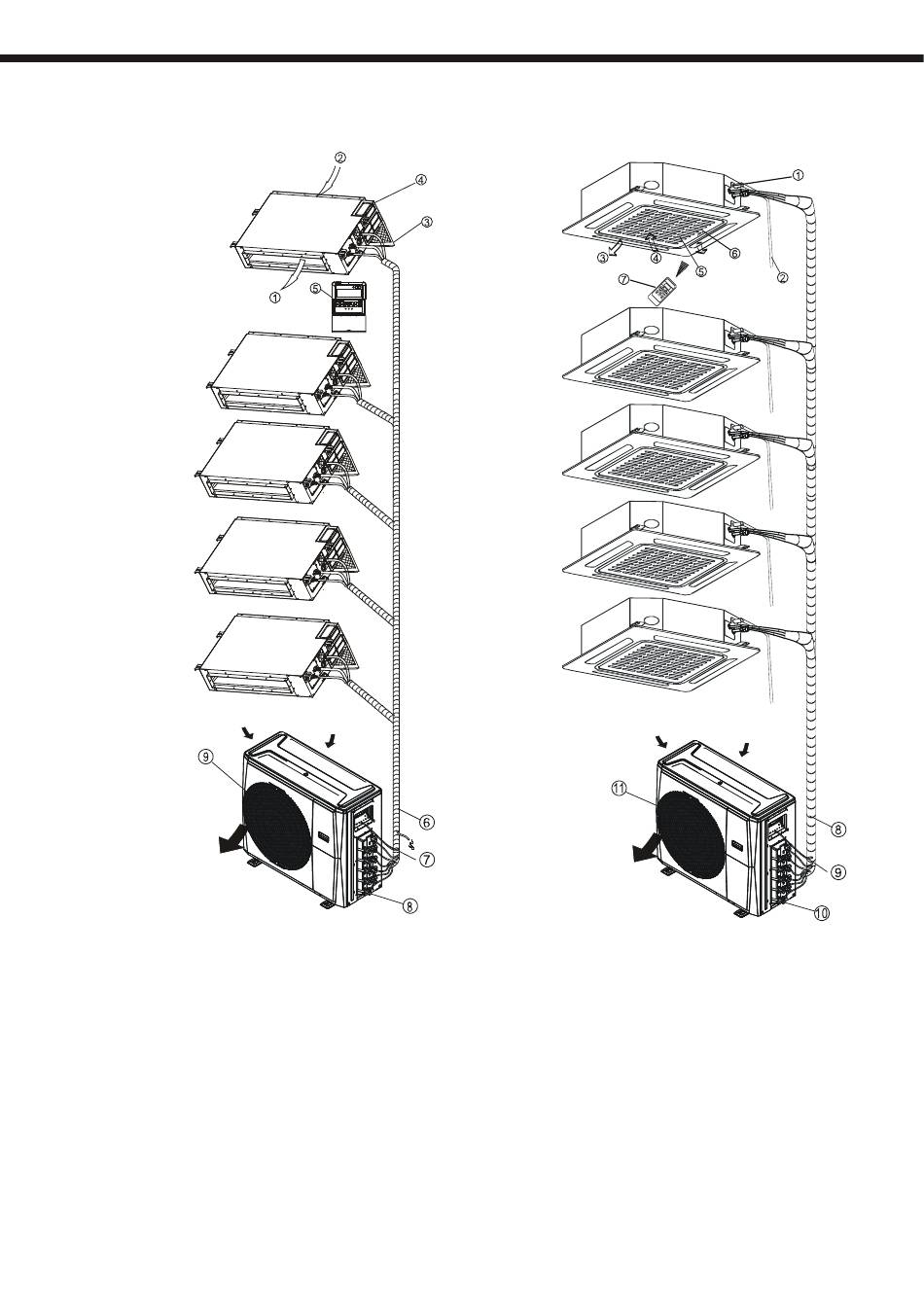

b) Gainable MUCR-H6M
Unité E
Unité D
Unité C
Unité B
Unité A
Unité Intérieure
1. Sortie d{air
2. Entrée d{air
3.
Filtre
4. Boîte électrique
5. Télécommande
Unité Extérieure
6. Tube réfrigérant et drainage
Câble électrique
7.
8. Vanne de service
9. Grille de décharge d'air
DESCRIPTION ET FONCTIONNEMENT
Unité E
Unité D
Unité C
Unité B
Unité A
114
c) Cassette MUCSR-H6M
Unité Intérieure
1. Pompe à condensats
2. Vidanger
3. Sortie d'air
4. Entrée d'air
5. Grilles d'entrée d'air
6. Indicateur de l'écran
7. Télécommande
Unité Extérieure
8. Tube réfrigérant et drainage
Câble électrique
9.
10. Vanne de service
11. Grille de décharge d'air
