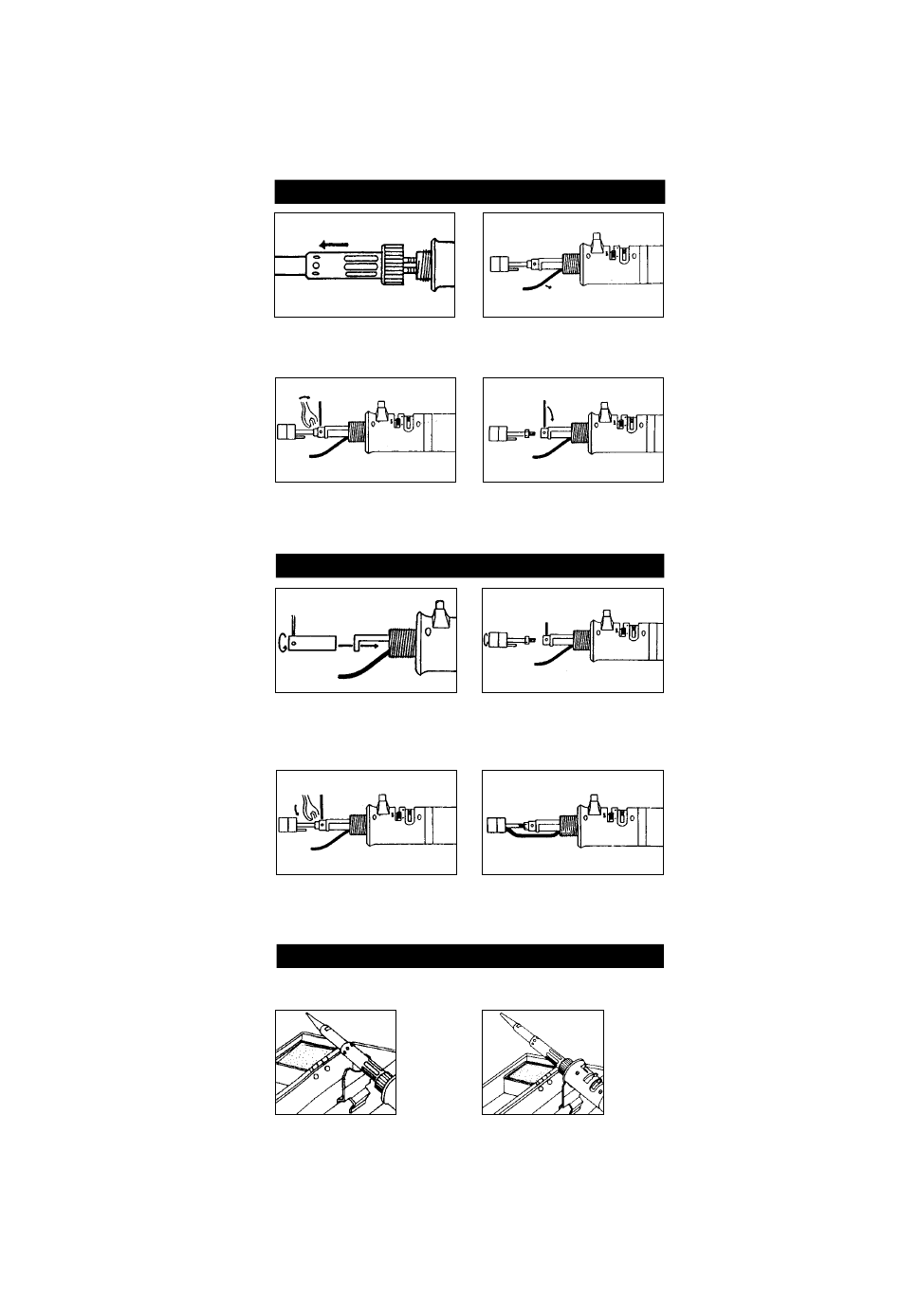

AUSWECHSELN DES BRENNERS

1.
Zur Entfernung von Spitze und
Spitzenhülse Rändelmutter lösen.
3.
Den beigefügten Spannbolzen in die runde
Düsenöffnung stecken und festhalten. Mit
dem Schraubenschlüssel, den Brenner ent-
gegen der Uhrzeigerrichtung drehen.
MONTIEREN
1.
Die neue Düse anbringen und mit dem
beigefügten Spannbolzen festdrehen.
3.
Mit dem Schraubenschlüssel festdrehen.
Den Hauptdraht und die Zündkerze aus-
richten.

GEBRAUCH DES ABLAGE-CLIPS

Clip kann auf jede Kante der Metallbox aufgesteckt werden. Äußere Laschen nach
innen.
Falsch
2.
Den Hauptdraht festhalten und langsam
zur Seite ziehen. Der Hauptdraht wird
sich dann vom Isolationsrohr lösen.
4.
2.
Den beigefügten Spannbolzen in die runde
Düsenöffnung stecken. Den Brenner an der
Düse montieren und in Uhrzeigerrichtung
festdrehen.
4.
Den Hauptdraht in das Isolationsrohr
einführen. Zündknopf drücken um die
Funkenbildung zu bestätigen.
Richtig
