3.1.4 Anschluss einer zusätzlichen 24 V-Stromversorgung
Interne Stromversorgung (A) darf nur werksseitig installierte Module mit Energie versorgen.
Bei einem Energieverbrauch des Schleifenmoduls (B) von mehr als 0,8 A muss eine weitere
Stromversorgung (C) sowie eventuell (D) eingesetzt werden. Der Anschlussklemme A5 Minus ist parallel
geschaltet (Anschlussklemme A5 zu A5).
+24 V maks 2,1 A +24 V maks 2,1 A
+24 V maks 0,8 A

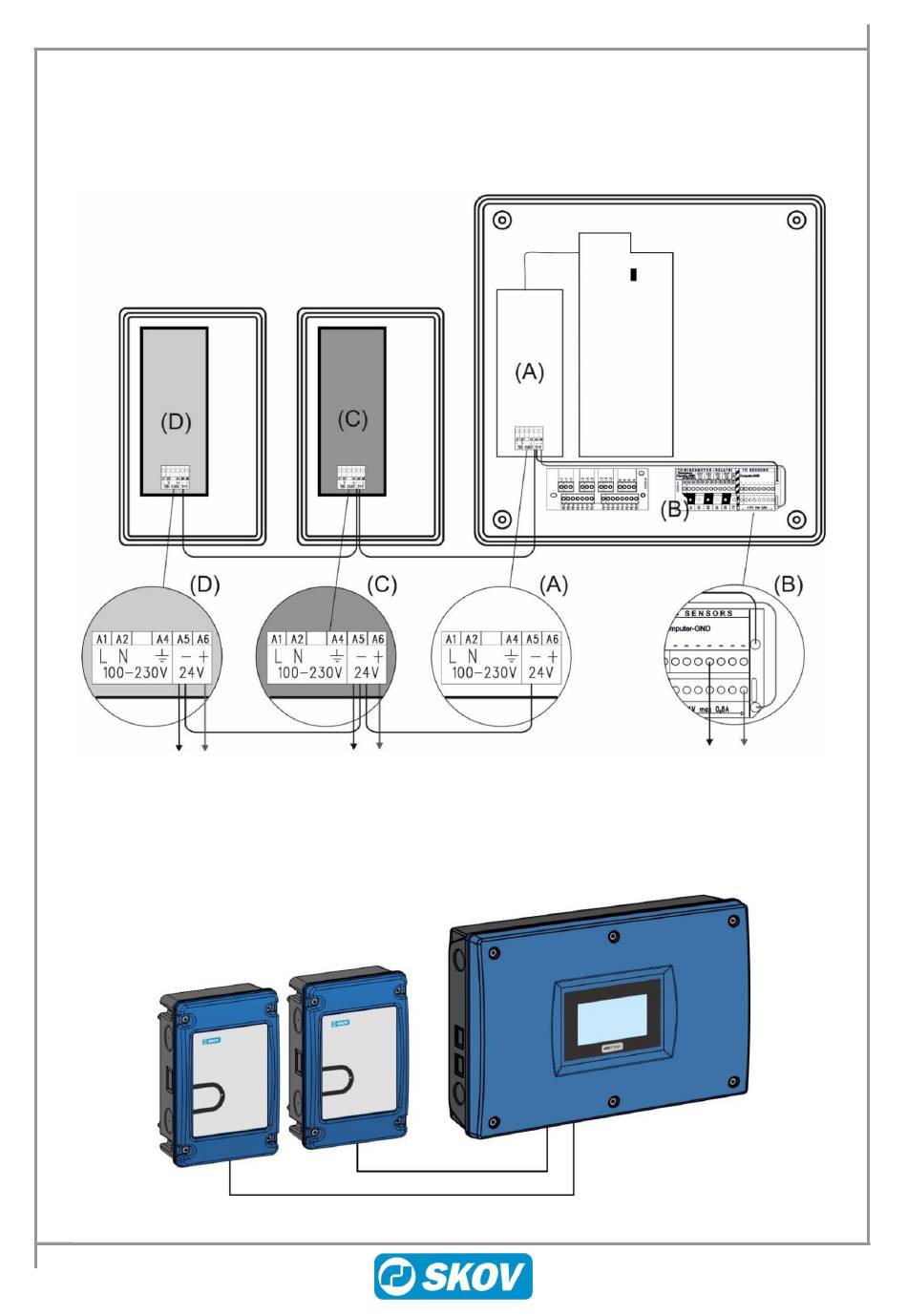

Abb. 11: Anschluss einer zusätzlichen 24 V-Stromversorgung
Netzteil muss an den DOL 53X durch ein mehradriges Kabel verbunden werden.
Anzahl der Leiter in dem mehradrigen Kabel wird von den angeschlossenen Produkten bestimmt.
Das mehradrige Kabel dient als Kabel für Ein- und Ausgangssignale von den angeschlossenen Produkten
und an dem Minuskabel des Netzteils.
Mehradrige Kabel
Mehradrige Kabel
Abb. 12: Anschluss durch ein mehradriges Kabel zwischen der Stromversorgung und DOL 53X
