Для специалиста
4. Альтернативные варианты монтажа
Электромонтаж: UP -­ внизу, реле сброса нагрузки;; монтаж под столом, соединения для подачи воды -­
вверху;; вода: A P
Альтернативные варианты монтажа показаны на рисунках
4.1 Электромонтаж – UP – внизу
a Провести наконечник кабеля через кабель подключения к электросети.
b Выдавите размеченный фрагмент для вставки наконечника кабеля в задней стенке.
c Переместить клеммник сверху вниз, для этого ослабить все винты и снова прикрутить клеммник внизу.
d Провести заднюю стенку через резьбовой болт и кабельный наконечник, кабельный наконечник возле крючков с
помощью клещей протянуть в заднюю стенку и зафиксировать оба крючка (должен быть щелчок).
e Придавить заднюю стенку прочно и заподлицо со стенкой, затем зафиксировать с помощью крепежного кулачка.
4.2 Электромонтаж – A P
•
Для соединительного кабеля в задней стенке необходимо прорезать или продавить ввод (возможные места
продавливания см
•
При электромонтаже A P (поверх штукатурки) степень защиты переходит в IP 24 (защита от брызг)..
Внимание:
На заводской табличке нужно сделать пометки подходящим карандашом:
перечеркнуть IP 25 и отметить клетку IP 24.
4.3 Приоритетная схема
При сочетании с другими электроприборами, например, электрическими нагревателями, следует применять реле
сброса нагрузки:
a Реле сброса нагрузки (см. «8. Специальные принадлежности»).
b Линия управления для контактора 2-­го устройства (например, электрического нагревателя).
c Управляющий контакт, открывающийся при включении проточного водонагревателя
Сброс нагрузки происходит при эксплуатации проточного водонагревателя!
Реле сброса нагрузки можно подключать только к средней фазе сетевой клеммы устройства.
4.4 Монтаж под столом, содинения для подачи воды – вверху
Монтаж устройства под столом с расположенными сверху соединениями для подачи воды выполняется с помощью
дополнительных устройств для подстольного монтажа труб (номер для заказа 18 44 21). Аккуратно продавить
вводные отверстия в задней стенке для водопроводных труб и смонтировать набор труб.

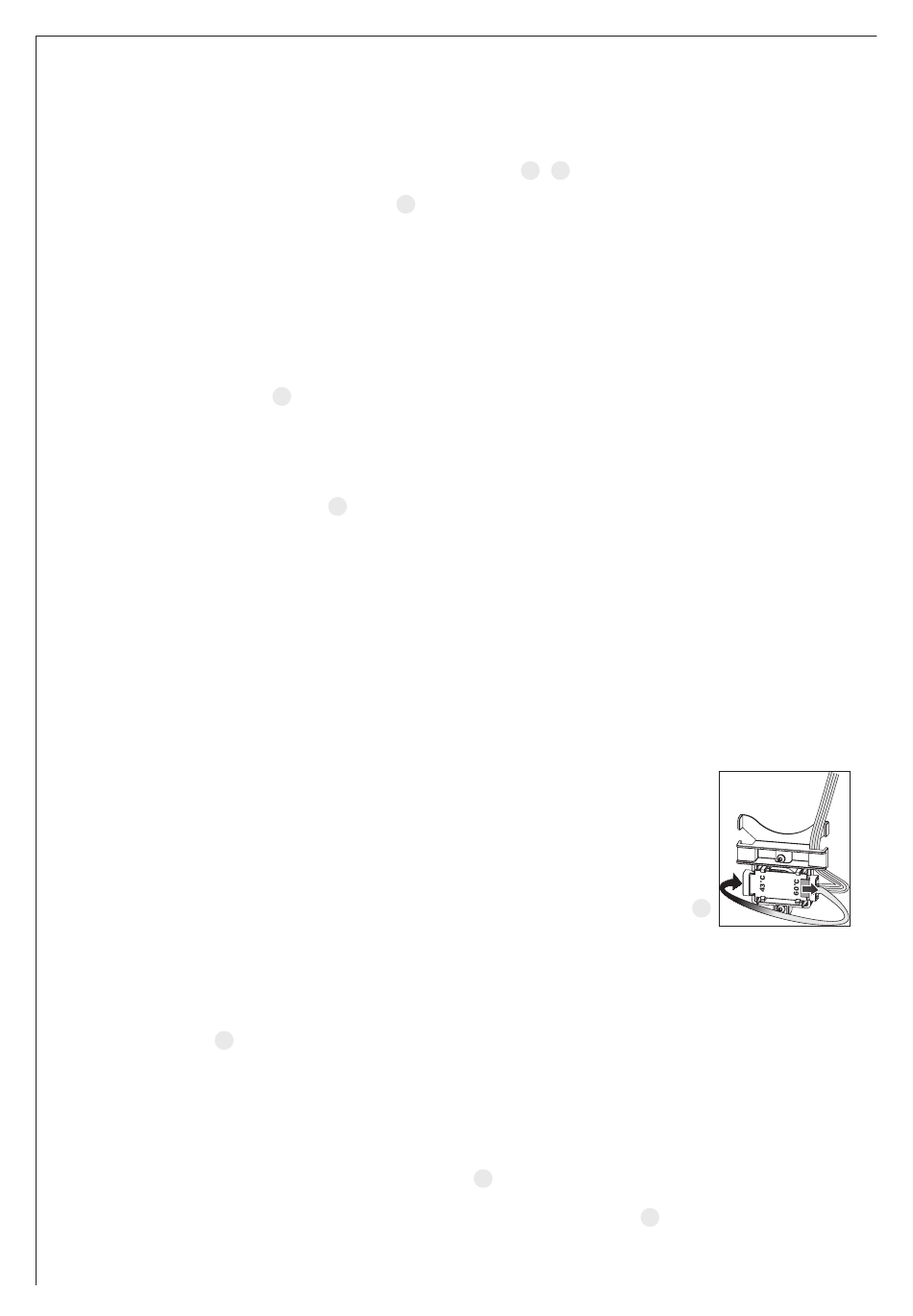

4.5 Ограничение температуры
Максимальное ограничение температуры до 43°C настраивается внутри устройства, на
колпаке. Для этого переставить кабель настройки температуры в колпаке с 60°C на 43°C.
Кнопка настройки температуры двигается по всему диапазону. Температура воды на выходе
всегда ограничивается значением 43°C! Возможна настройка в диапазоне от 30 до 43°C.
4.6 Арматура A P
AEG-­Haustechnik -­ напорная арматура для установки поверх штукатурки A DEo 70 WD
(№ для заказа. 18 39 34):
•
Смонтировать пробку G ½ с уплотнениями (a)
(входят в комплект поставки напорной арматуры A DEo 70 WD).
•
Смонтировать арматуру.
•
Вставить опорный лист в нижнюю часть задней стенки. Опорный лист входит в комплект поставки арматуры и
необходим для удерживания труб арматуры в предписанном положении и для обеспечения защиты
от влаги (
•
Вставить трубы арматуры сверху через опорный лист и нижнюю часть задней стенки.
•
Вставить свободные концы труб в арматуру.
•
Зафиксировать нижнюю часть задней стенки вместе с опорным листом и трубами в верхней части задней
стенки.
•
Соединить трубы с устройством.
Необходимо подготовить колпак устройства к этой установке:
Aккуратно продавить вводные отверстия в колпаке (
Крепление устройства:
Закрепить заднюю стенку в нижней области двумя дополнительными винтами (
46
J ).
L
M 31).
для специалиста
J - O
K
a), при необходимости использовать пилочку.
M
.
N
24).
M
