DoorSpeak 1
DoorSpeak 2
Lieferumfang
1 TFE
2 Flossendübel S6
2 Schrauben 3,5 x 40
1 Kompressionsstreifen zum Ausgleich von Wandunebenheiten und zur
Einhaltung der IP 33 Schutzklasse
1 Installationsanleitung
Hinweise zur Auswahl des
Montageortes
Bitte beachten Sie bei der Auswahl des Montageortes, dass die DoorSpeak
nach IP 33 gegen fallendes Sprühwasser geschützt ist. Bringen Sie die
DoorSpeak grundsätzlich wettergeschützt an und sorgen Sie gegebenenfalls
für einen zusätzlichen Wetterschutz, um die einwandfreie Funktion der
DoorSpeak langfristig zu gewährleisten.
Montage vorbereiten
Die Türfreisprecheinrichtun-
gen der DoorSpeak-Serie sind
ausschließlich zur horizontalen
1
Aufputzmontage konzipiert. Sie
werden mit zwei Schrauben an
der Wand befestigt.
Bohren Sie dazu zwei Löcher, in
einem horizontalen Abstand von
4
ca 205 mm.

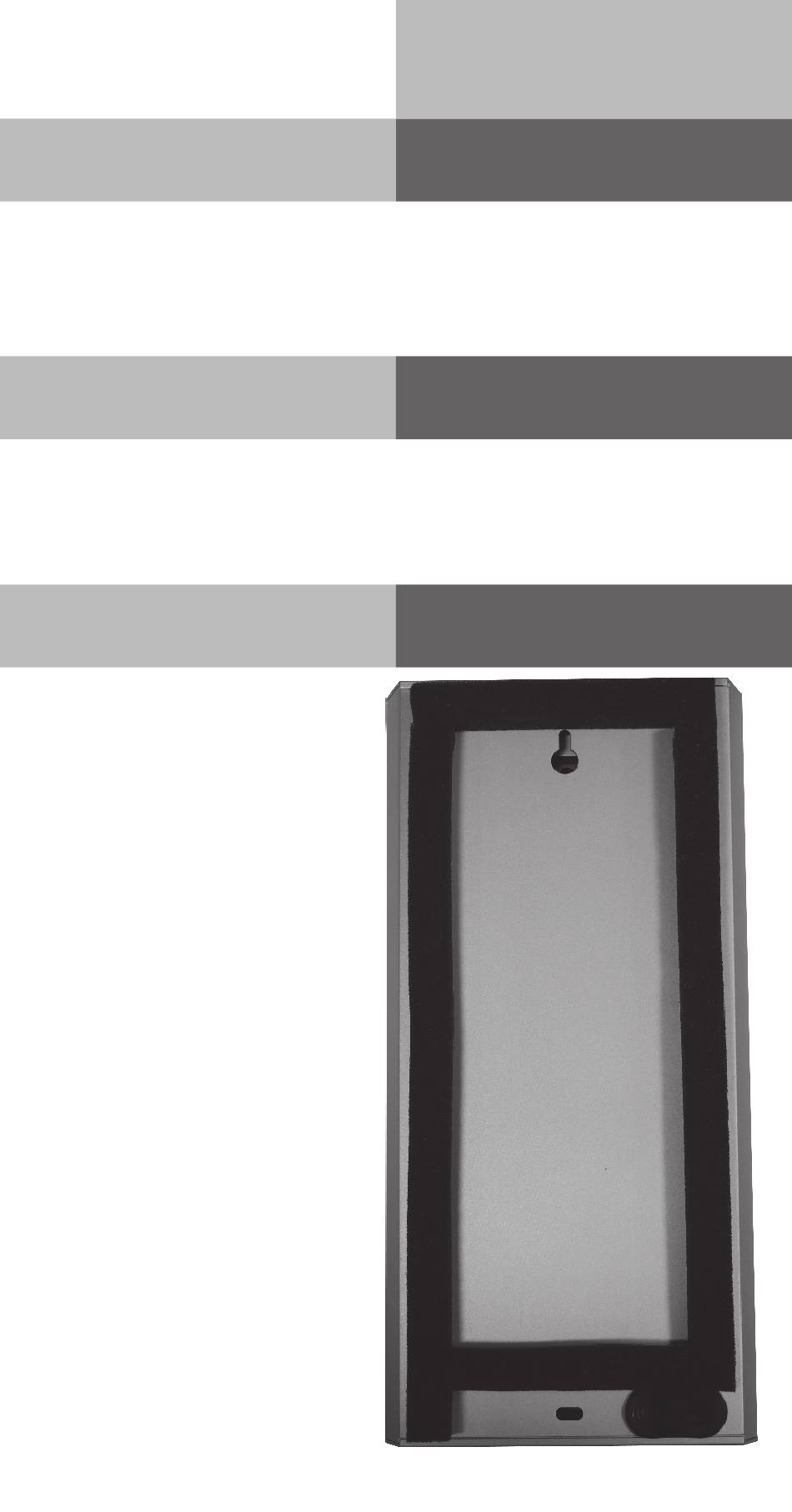

1) Oberes Schraubloch zur
Wandbefestigung
2) Unteres Schraubloch zur
Wandbefestigung
3) Abgedichteter
Durchgang für Anschlusskabel
4) aufgeklebter Kompressions-
streifen
Wichtig: Bringen Sie vor der
Montage zwingend den
mitgelieferten Kompressions-
streifen auf der Rückseite der
TFE wie im Bild dargestellt an,
um eventuelle
Mauerunebenheiten
auszugleichen und die
Einhaltung der Schutzklasse
IP 33 zu gewährleisten!
2
3
5
