IP-Video TFE 1
Aufputzmontage
Montagehäuse auf der Wand anbringen
Vergewissern Sie sich, dass im Bereich der Bohr-
löcher keine Versorgungsleitungen, Kabel o. ä.
verlegt sind. Technische Richtlinien des Aufbau-
ortes beachten!
Bohrlöcher entsprechend den Vorgaben im
Montagegehäuse markieren. Entsprechende
Dübelarbeiten vornehmen und das Gehäuse an-
schrauben.
Türfreisprecheinrichtung anschließen
Kabel zum Türöffner und zum Netzwerk ver-
legen. Die Kabel sind durch die vorgegebenen
Kabeldurchführungen und die Muffen im Schutz-
gehäuse zu verlegen um so die IP-Schutzklasse
einzuhalten. Anschließen der Kabel wie auf Seite
6 dargestellt.
Türfreisprecheinrichtung schließen
Schließen Sie das Schutzgehäuse der TFE und
ziehen Sie die Schrauben auf der Rückseite des
Gehäuses an.
Türfreisprecheinrichtung einsetzen

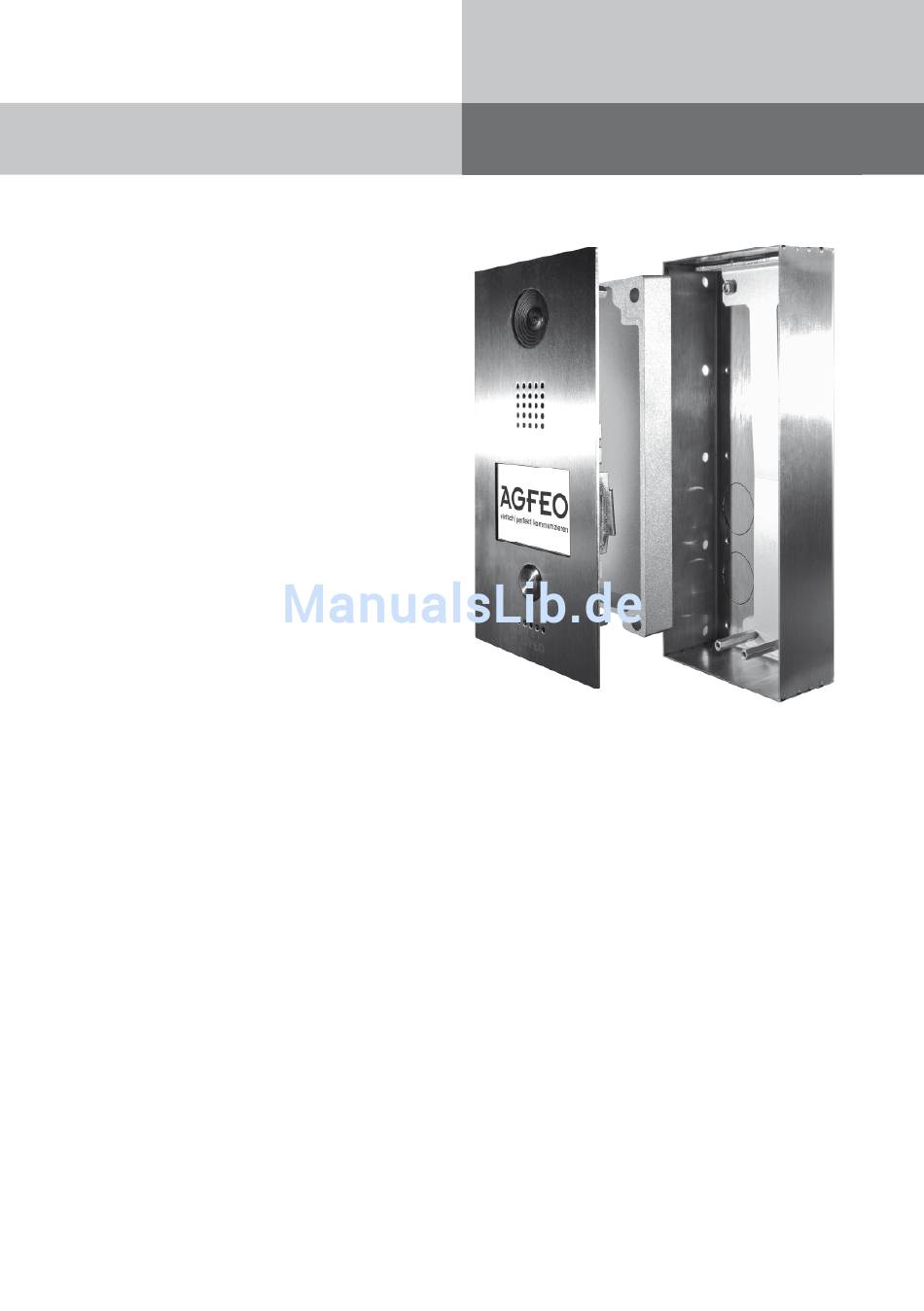

Setzen Sie die TFE in das Montagegehäuse ein.
Führen Sie dazu die Rastnasen am Schutzgehäuse in die Aufnahmen im Montagegehäuse ein
(siehe Seite 7) und klappen Sie die TFE dann zu. Ziehen Sie anschließend die beiden Schrauben
in der Frontblende (siehe Seite 5) fest. Achten Sie darauf, die Schrauben abwechselnd festzu-
ziehen, um die TFE nicht zu verkanten!
