VAV-spjäll för MP-Bus
OJ GreenZone™ Modul MP-Bus kan styra tre VAV-dämpare: en VAV-dämpare i utgångs-
ledningen och två VAV-dämpare i tillbehörsledningen. Tillbehörs-VAV-dämparen måste
ha MP-Bus-adress 2 och 3. Extraherad VAV-dämpare måste ha MP-Bus-adress 1.
MP-Bussens ventilmotorer och värme- och kylsystem
OJ GreenZone™ Modul MP-Bus kan styra tre VAV-dämpare: en VAV-dämpare i utgångs-
ledningen och två VAV-dämpare i tillbehörsledningen. Tillbehörs-VAV-dämparen måste ha
MP-Bus-adress 2 och 3. Extraherad VAV-dämpare måste ha MP-Bus-adress 1.
Alternativt kan den styra antingen en kombinationsventilmotor (värme/kyla) eller en
6-vägs ventilmotor. Värmeventilen måste ha MP-Bus-adress 4 och kylventilen måste ha
adress 5. Kombinationsventilen måste ha MP-bus-adress 6 och 6-vägs ventiladress 7.
Anslutning av temperatursensor i inloppsledning (se fig. 3 & 15)
Det är möjligt att ansluta en givare placerad i inblåsningskanalen. Givarens aktuella
värde visas på zonens webbsida. Temperaturen används för att styra inblåsningstem-
peraturen.
OBS! Givaren ska vara av typen PT1000.
• Givaren ansluts till plintarna 30 och 31 (se fig. 15).

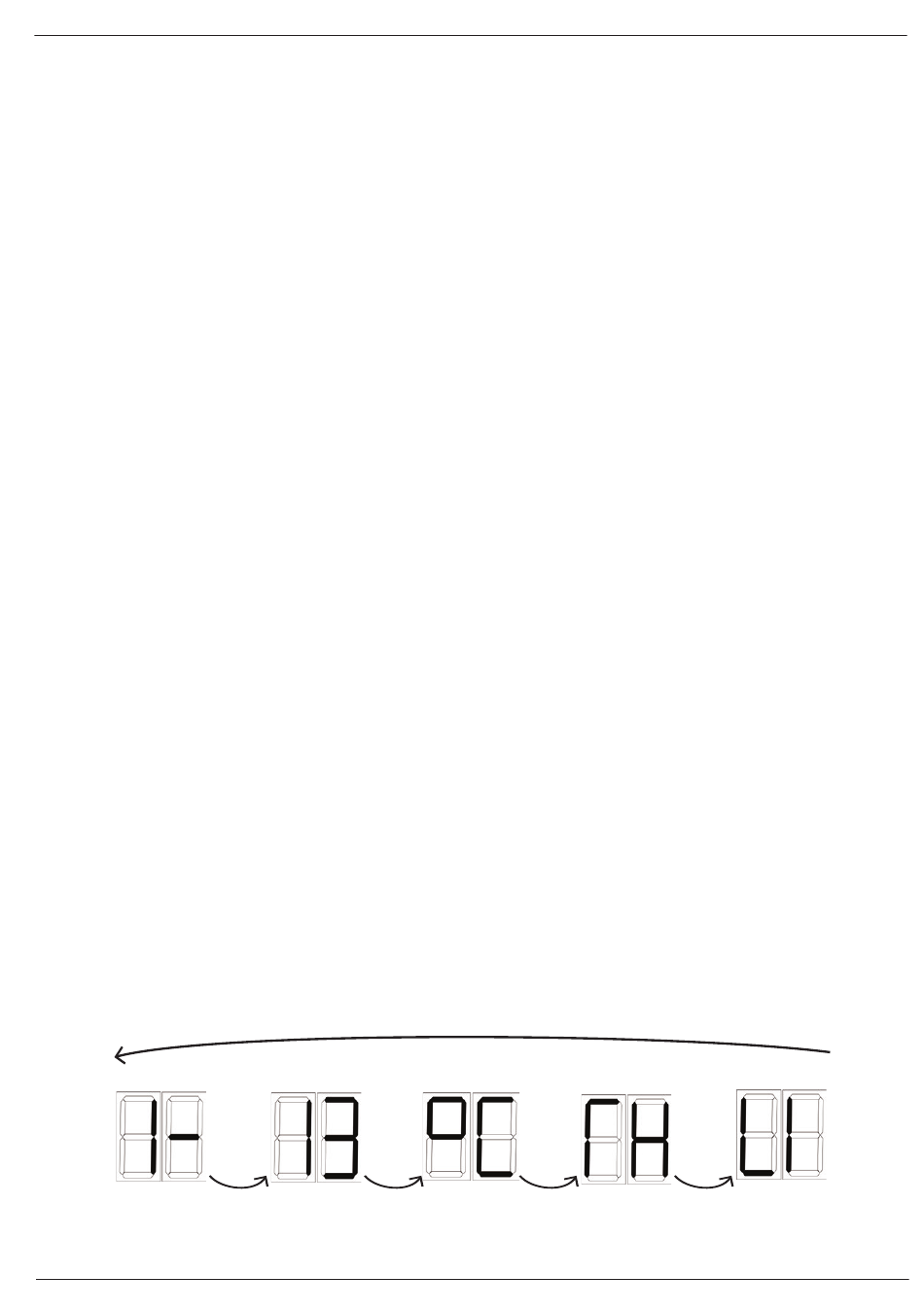

Teckenfönster "G" (se fig. 3 och 17)
OJ GreenZone™ Module MP-Bus har ett 2-ställigt teckenfönster. Se fig. 3, punkt "G".
Teckenfönstret kan visa olika meddelanden enligt den följande tabell 3.
Teckenfönstret växlar mellan de aktiverade funktionerna och visningarna.
Exempel:
Om OJ GreenZone™ Module MP-Bus t.ex. är konfigurerad enligt följande:
• Ansluten till OJ GreenZone™ Master 1
• Tilldelad zon 13 från OJ GreenZone™ Master
• En PT1000-temperaturgivare är monterad i inblåsningskanalen
• En kombinerad temperatur- och fuktgivare är monterad i utsugningskanalen
(HTH-6202)
