OJ GreenZone™ Module MP-Bus

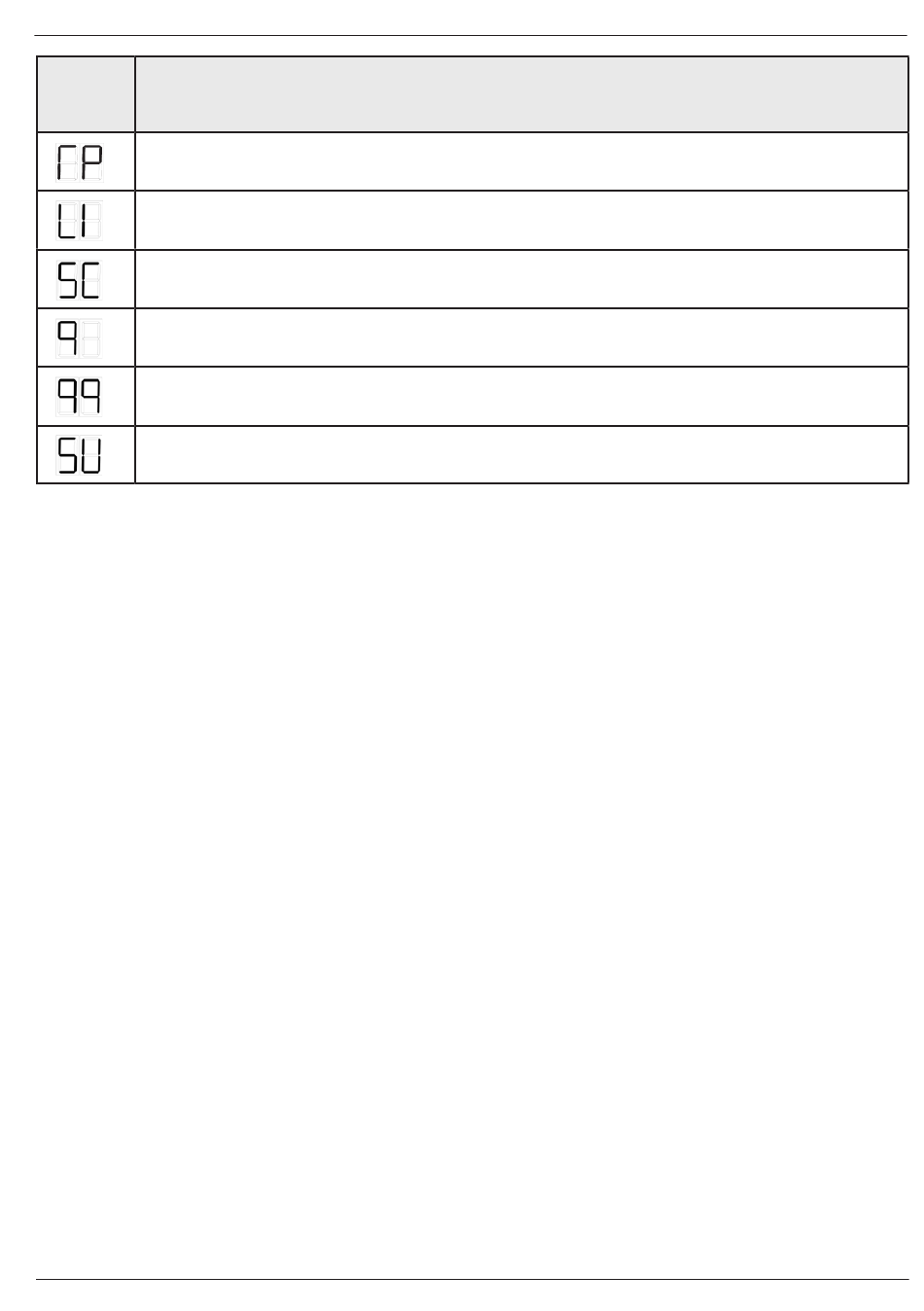

Dis-
playan- Anmerkung
zeige
Raumbedienfeld OJ-RPT-20T korrekt angeschlossen
2 Temperaturfühler angeschlossen
Fühler kurzgeschlossen
Zonenabschnittnummer vom OJ GreenZone™ Master noch nicht zugeteilt
Zonennummer (-adresse) vom OJ GreenZone™ Master noch nicht zugeteilt
Software-Aktualisierung läuft
Anschluss von „H" – Modbus-Fühler (°C, %rF, VOC) (siehe Abb. 3 und 18)
Das OJ GreenZone™ Module MP-Bus ist mit einem Modbus-Eingang zum Anschluss
von Modbus-Fühlern ausgestattet (Abb. 3 und 18).
Folgende Fühlertypen von OJ Electronics können angeschlossen werden:
• OJ-RPT-20T
• TTH-6202
• TTH-6040-W
• VTH-6202
• HTH-6202
Wenn in größeren Räumen an mehreren Stellen die Temperatur gemessen werden soll,
können maximal 1 x OJ-RPT-20T, 1 x TTH-6040-W mit Rad in Position 1 und 1 x TTH-
6040-W mit Rad in Position 2 verbaut werden. Das Zonenmodul berechnet und verwen-
det automatisch die Durchschnittstemperatur dieser Fühler. Die Klemmenbelegung im
RJ12-Stecker ist in Abb. 6 dargestellt.
Anschluss von „J" – „Modbus-Eingang" (siehe Abb. 3 und 5)
Das OJ GreenZone™ Module MP-Bus ist mit einem „Modbus Eingang" (siehe Abb. 3
und 5) und einem „Modbus-Ausgang" (siehe Abb. 3 und 13) mit RJ12-Steckverbindung
ausgestattet und in die Zonensteuerungsanlage mit einem Standard Modbus RJ12
Kabel integriert (siehe Abb. 4). Die Klemmenbelegung im RJ12-Modbusstecker ist in
Abb. 6 ersichtlich. Die max. Kabellänge zwischen 2 OJ GreenZone™ Module Einheiten
ist 100 m. Die max. Gesamtlänge von Modbus-Kaskadenkabeln zwischen OJ GreenZo-
ne™ Module Einheiten ist 2500 m. Modbus-Kabel sind wie in Abb. 7 dargestellt auszu-
führen. Blinkt die gelbe Leuchtdiode regelmäßig, ist die Modbus-Kommunikation OK.
Raumbedienfeld mit integriertem Temperaturfühler
Kanaltemperaturfühler
Raumtemperaturfühler
(VOC-Fühler)
(kombinierter Temperatur- und Feuchtefühler)
