OJ GreenZone™ Module MP-Bus

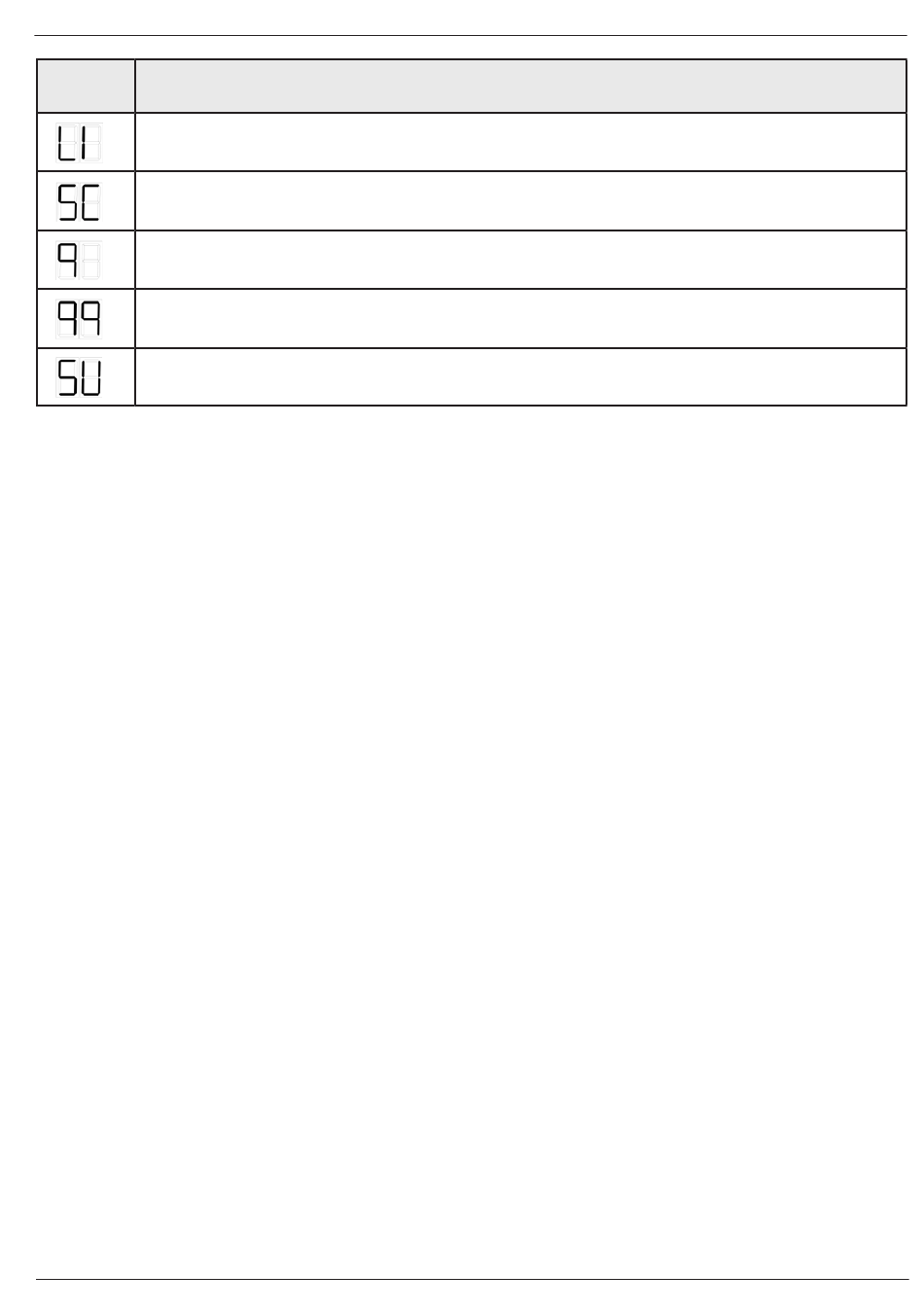

Affi-
Commentaires
chage
Deux sondes de température raccordées
Sonde court-circuitée
Numéro de section de zone non encore attribué par l'OJ GreenZone™ Master
Numéro de zone (adresse) non encore attribué par l'OJ GreenZone™ Master
Mis à jour du logiciel en cours
Connecteur « H » – sonde Modbus (°C, % hr ou VOC) (voir les fig. 3 et 18)
L'OJ GreenZone™ Module MP-Bus est muni d'une entrée Modbus pour raccorder des
sondes Modbus (fig. 3 et 18).
Il est possible de raccorder une sonde OJ Electronics du type suivant :
• Panneau de commande de la pièce OJ-RPT-20T avec capteur de température intégré
• Capteur de température du conduit TTH-6202
• Capteur de température de la pièce TTH-6040-W
• VTH-6202
• HTH-6202
Pour les pièces plus grandes dans lesquelles vous souhaitez mesurer la température
à plusieurs endroits, le nombre maximal de dispositifs pouvant être installés est
1 x OJ-RPT-20T, 1 x TTH-6040-W avec le bouton en position 1 et 1 x TTH-6040-W
avec le bouton en position 2. Le module de zone calcule et utilise automatiquement
la température moyenne issue de ces capteurs. La disposition de bornes du raccord
RJ12 est montrée à la fig. 6.
Raccord « J » – « Modbus in » [entrée Modbus] port d'entrée (voir les fig. 3 et 5)
L'OJ GreenZone™ Module MP-Bus est muni de connecteurs RJ12 « Modbus in »
[entrée Modbus] (voir les fig. 3 et 5) et « Modbus out » [sortie Modbus] (voir les fig. 3
et 13) pour l'intégration au système de contrôle de zone avec un câble standard RJ12
Modbus (voir fig. 4). La disposition de bornes du raccord RJ12 Modbus est montrée à
la fig. 6. La distance maximum permise entre deux unités OJ GreenZone™ Module suc-
cessives est 100 m. La longueur en cascade totale maximum permise de câble Modbus
entre toutes les unités OJ GreenZone™ Module est 2 500 m. Le câble Modbus doit être
comme montré à la fig. 7. La communication Modbus est correcte quand la DEL jaune
clignote de façon régulière.
(sonde VOC)
(sonde température et humidité combinée)
