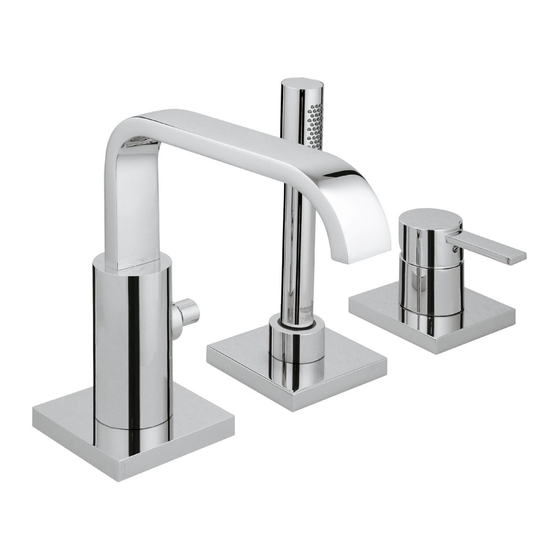

Grohe Allure Montageanleitung

Vorschau ausblenden Andere Handbücher für Allure:

Installation (6 Seiten)

Inhalt

Seite von 35

/ 35
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Verfügbare Sprachen

Quicklinks

19 316

Allure

.....1

.....5

.....2

.....6

.....3

.....7

.....4

DK .....8

Design & Quality Engineering GROHE Germany

96.132.031/ÄM 223150/04.12

.....9

.....13

.....10

.....14

FIN

.....11

.....15

.....12

.....16

UAE

.....17

.....21

.....18

.....22

EST

.....19

.....23

SLO

.....20

.....24

.....25

.....26

.....27

RUS

Inhaltsverzeichnis

Inhaltszusammenfassung für Grohe Allure

Seite 1 19 316 Allure ..1 ..5 ..9 ..13 ..17 ..21 ..25 ..2 ..6 ..10 ..14 ..18 ..22 ..26 ..3 ..7 ..11 ..15 ..19 ..23 ..27 ..4 DK ..8 ..12 ..16 ..20 ..24 Design & Quality Engineering GROHE Germany 96.132.031/ÄM 223150/04.12...
Seite 2 Bitte diese Anleitung an den Benutzer der Armatur weitergeben! Please pass these instructions on to the end user of the fitting. S.v.p remettre cette instruction à l'utilisateur de la robinetterie!
Seite 3 33 339 19 316...
Seite 4: Technische Daten
Bedienung - Hebel (O), siehe Klappseite III, Abb. [5]. Technische Daten - Umstellung (U) Durchfluss bei 3 bar Fließdruck: Durch Ziehen des Hebels wird die Wasserzufuhr freigegeben. - Auslauf ca. 26 l/min Das Wasser tritt erst am Wanneneinlauf aus. Umstellknopf drücken = Umschalten von Wanneneinlauf auf - Brause ca.
Seite 5: Specifications
Operation - Lever (O), see fold-out page III, Fig. [5] Specifications - Diverter (U) Flow rate at 3 bar flow pressure: Pulling the lever will release water supply. Water will emerge from the bath spout first. - Spout approx. 26 l/min Press diverter knob = to divert flow from bath spout to - Shower...
Seite 6: Caractéristiques Techniques
Utilisation - Levier (O), voir volet III, fig. [5]. Caractéristiques techniques - Inverseur (U) L'écoulement de l'eau est obtenu en soulevant le levier. Débit à une pression dynamique de 3 bars : L'eau s'écoule d'abord au niveau du bec. - Bec env.
Seite 7: Datos Técnicos
Manejo - Palanca (O), véase la página desplegable III, fig. [5]. Datos técnicos - Inversión (U) Levantar la palanca para dar salida al agua. Caudal para una presión de trabajo de 3 bares: El agua sale primero por el caño de la bañera. - Caño aprox.
Seite 8: Dati Tecnici
Funzionamento - Leva (O), vedere il risvolto di copertina III, fig. [5]. Dati tecnici - Deviatore (U) Alzando la leva si apre l'erogazione dell'acqua. Portata con pressione idraulica di 3 bar: L'acqua esce prima dalla bocca. - Bocca ca. 26 l/min Premendo il pomello deviatore = deviazione dalla vasca al - Doccia ca.
Seite 9: Technische Gegevens
Bediening - Greep (O), zie uitvouwbaar blad III, afb. [5]. Technische gegevens - Omstelling (U) Door de hendel naar boven te duwen wordt de watertoevoer Capaciteit bij 3 bar stromingsdruk: vrijgegeven. - Uitloop ca. 26 l/min Het water stroomt eerst uit de toevoerleiding voor de badkuip. - Douche ca.
Seite 10: Tekniska Data
Betjäning - Spak (O), se utvikningssida III, fig. [5]. Tekniska data - Omkastare (U) Vattentillförseln frigörs när man drar i spaken. Genomflöde vid 3 bar flödestryck: Vattnet kommer först ut ur karutloppet. - Utlopp ca 26 l/min Tryck i omkastarknappen = omkoppling från badkar till dusch - Dusch ca 9,4 l/min Dra på...
Seite 11: Tekniske Data
Betjening - Greb (O), se foldeside III, ill. [5]. Tekniske data - Omstilling (U) Ved at trække i grebet åbnes der for vandtilførslen. Gennemstrømning ved 3 bar tilgangstryk Vandet løber først ud i karret. - Afløb ca. 26 l/min. Tryk i omstillingsknappen = der skiftes fra kar til bruser - Bruser ca.
Seite 12 Betjening - Håndgrep (O), se utbrettside III, bilde [5]. Tekniske data - Omkobling (U) Ved å trekke i håndgrepet åpnes vanntilførselen. Gjennomstrømning ved 3 bar dynamisk trykk: Vannet renner først ut ved karinnløpet. - Kran ca. 26 l/min Trykk i omkoblingsknappen = omkobling fra karinnløp til - Dusj ca.
Seite 13: Tekniset Tiedot
Käyttö - Vipu (O), ks. kääntöpuolen sivu III, kuva [5]. Tekniset tiedot - Vaihdin (U) Veden tulo vapautetaan vipua nostamalla. Läpivirtaus, kun virtauspaine on 3 baria: Vesi tulee ensin ulos ammeen juoksuputkesta. - Juoksuputki n. 26 l/min Paina vaihtimen nuppia = vaihto ammeen juoksuputkesta - Suihku n.
Seite 14: Dane Techniczne
Obsługa - Dźwignia (O), zob. strona rozkładana III, rys. [5]. Dane techniczne - Zespół przełączający (U) Przez pociągnięcie dźwigni następuje otwarcie dopływu wody. Natężenie przepływu przy ciśnieniu przepływu 3 bar: Woda wypływa najpierw z wylewki wannowej. - wylewka ok. 26 l/min Naciśnięcie gałki przełączającej = przełączenie wypływu wody - prysznic ok.
Seite 16 Λειτουργία - Μοχλός (Ο), βλέπε αναδιπλούµενη σελίδα III, εικ. [5]. Τεχνικά στοιχεία - ∆ιανοµέας (U) Με το τράβηγµα του µοχλού ελευθερώνεται η παροχή νερού. Παροχή σε πίεση ροής 3 bar: Το νερό εκρέει πρώτα από την έξοδο για τη µπανιέρα. - Εκροή...
Seite 17: Technické Údaje
Obsluha - Páka (O), viz skládací strana III, obr. [5]. Technické údaje - Přepínání (U) Nadzvednutím páky se otevře přívod vody. Průtok při proudovém tlaku 3 bary: Voda vytéká nejdříve z výtokového hrdla do vany. - Výtokové hrdlo cca 26 l/min Zatlačení...
Seite 18: M Szaki Adatok
Kezelés - Kar (O), lásd III. kihajtható oldal, [5]. ábra Műszaki adatok - Átállítás (U) A kar felhúzása szabaddá teszi a kifolyó víz útját. Átfolyás 3 bar áramlási nyomásnál: A víz először a kádba vezető nyílásnál lép ki. - kifolyó kb.
Seite 19: Dados Técnicos
Manuseamento - Manípulo (O), ver página desdobrável III, fig. [5]. Dados Técnicos - Inversor (U) Ao levantar o manípulo, abre-se a água. Débito a 3 bar de pressão de caudal: A água começa a sair pela bica da banheira. - Bica de saída cerca de 26 l/min Premir o botão do inversor = comutação da bica para a saída - Chuveiro...
Seite 20: Teknik Veriler
Kullanım - Kol (O), bkz. katlanır sayfa III, şekil [5]. Teknik Veriler - Divertör (U) Açma kapama kolunun kaldırılması su girişini serbest bırakır. 3 bar akış basıncında akış: Su ilk olarak gagadan küvete akar. - Musluk yakl. 26 l/dak Divertöre başına bası = Akışı gagadan duşa geçirmek için - Duş...
Seite 21 Obsluha - Páka (O), pozri skladaciu stranu III, obr. [5]. Technické údaje - Prepínanie (U) Nadvihnutím páky sa otvorí prítok vody. Prietok pri hydraulickom tlaku 3 bary: Voda vždy vyteká najprv z výtokového hrdla do vane. - Výtokové hrdlo cca 26 l/min Zatlačenie prepínacieho tlačidla = prepnutie z vtoku do vane - Sprcha cca 9,4 l/min...
Seite 22: Tehni Ni Podatki
Upravljanje - Vzvod (O), glej zložljivo stran III, sl. [5]. Tehnični podatki - Preklop (U) Z vlekom vzvoda se sprosti dovod vode. Pretok pri pretočnem tlaku 3 bar: Voda priteče najprej iz dotoka v kad. - Iztok ca. 26 l/min Pritisnite na preklopni gumb = Preklop z dotoka v kad na dotok - Prha ca.
Seite 23: Tehnički Podaci
Rukovanje - Ručica (O), pogledajte preklopnu stranicu III, sl. [5]. Tehnički podaci - Mehanizam za preusmjeravanje (U) Povlačenjem ručice otvara se dovod vode. Protok kod hidrauličkog tlaka od 3 bar: Voda najprije izlazi kroz ispust u kadu. - ispust oko 26 l/min Pritisnite gumb za podešavanje = prebacivanje s ispusta - Tuš...
Seite 24: Технически Данни
Управление - Ръкохватка (O), виж страница. III, фиг. [5]. Технически данни - Превключвател (U) Чрез повдигане на ръкохватката се пуска водата. Разход при 3 бара налягане на потока: Водата започва да тече първо от чучура за ваната. - Чучур около 26 л/мин. Натискане...
Seite 25: Tehnilised Andmed
Kasutamine - Kang (O), vt lk III, joonis [5]. Tehnilised andmed - Ümberlülitus (U) Kangi tõstmisel avaneb vee juurdevool. Läbivool 3-baarise veesurve korral: Kõigepealt voolab vesi vanni. - segistitila u 26 l/min Vajutage ümberlülitusnupule = vesi suundub vannitilast - Dušš u 9,4 l/min dušiväljundisse Tõmmake ümberlülitusnuppu = vesi suundub dušiväljundist...
Seite 26: Tehniskie Dati
Lietošana - Svira (O), skatiet III atvērumu, [5.] attēlu. Tehniskie dati - Pārslēgs (U) Ja velk sviru, sākas ūdens pievade. Caurtece pie 3 bar hidrauliskā spiediena: Ūdens sāk plūst no vannas ieplūdes. - Izplūde aptuveni 26 l/min Piespiežot pārslēgšanas pogu, = vannas pildīšanās - Duša.
Seite 27: Techniniai Duomenys
Naudojimas - Svirtis (O), žr. III atlenkiamąjį puslapį, [5] pav. Techniniai duomenys - Perjungiklis (U) Vanduo pradeda tekėti, kai tik svirtis pakeliama į viršų. Prataka esant 3 barų vandens slėgiui: Iš pradžių vanduo teka į vonią. - čiaupas apie 26 l/min. Paspauskite funkcijos perjungiklį...
Seite 28: Specificaţii Tehnice
Utilizare - Maneta (O); a se vedea pagina pliantă III, fig. [5]. Specificaţii tehnice - Comutatorul (U) La tragerea manetei apa începe să curgă. Debitul la presiunea de curgere de 3 bar: Apa curge mai întâi pe la ieşirea în cadă. - Dispersor cca.
Seite 29 操作 - 手柄 (O)，参见折页 III，图 [5] 技术数据 - 分水器 (U) 拉动手柄就会放出水来。水流压力为 3 巴时的流量：水会首先从浴缸出水嘴流出。 - 出水嘴约为 26 升 / 分钟按下分水器旋钮 = 使水从浴缸出水嘴流到淋浴出水口 - 淋浴花洒约为 9.4 升 / 分钟拉起分水器旋钮 = 使水从淋浴出水口流到浴缸出水嘴温度当龙头关闭时，水会自动从淋浴出水口流到浴缸出水嘴。 - 加装温度限制器可避免烫伤（参见折页 II 的备件，产品号...
Seite 30: Технические Данные
Обслуживание - Рычаг (O), см. складной лист III, рис. [5]. Технические данные - Переключатель (U) При поднятии рычага подается вода. Расход при давлении воды 3 бар: Вначале вода поступает в ванну. - Излив прибл. 26 л/мин Нажать кнопку переключени = переключение с изливa - Душ...
Seite 31 Однорычажный смеситель Комплект поставки 19 316 Излив Ручной душ Рычаг Переключатель Техническое руководство Инструкция по уходу Вес нетто, кг Дата изготовления: см. маркировку на изделии Срок эксплуатации согласно гарантийному талону. Изделие сертифицировано. Grohe AG, Германия...
