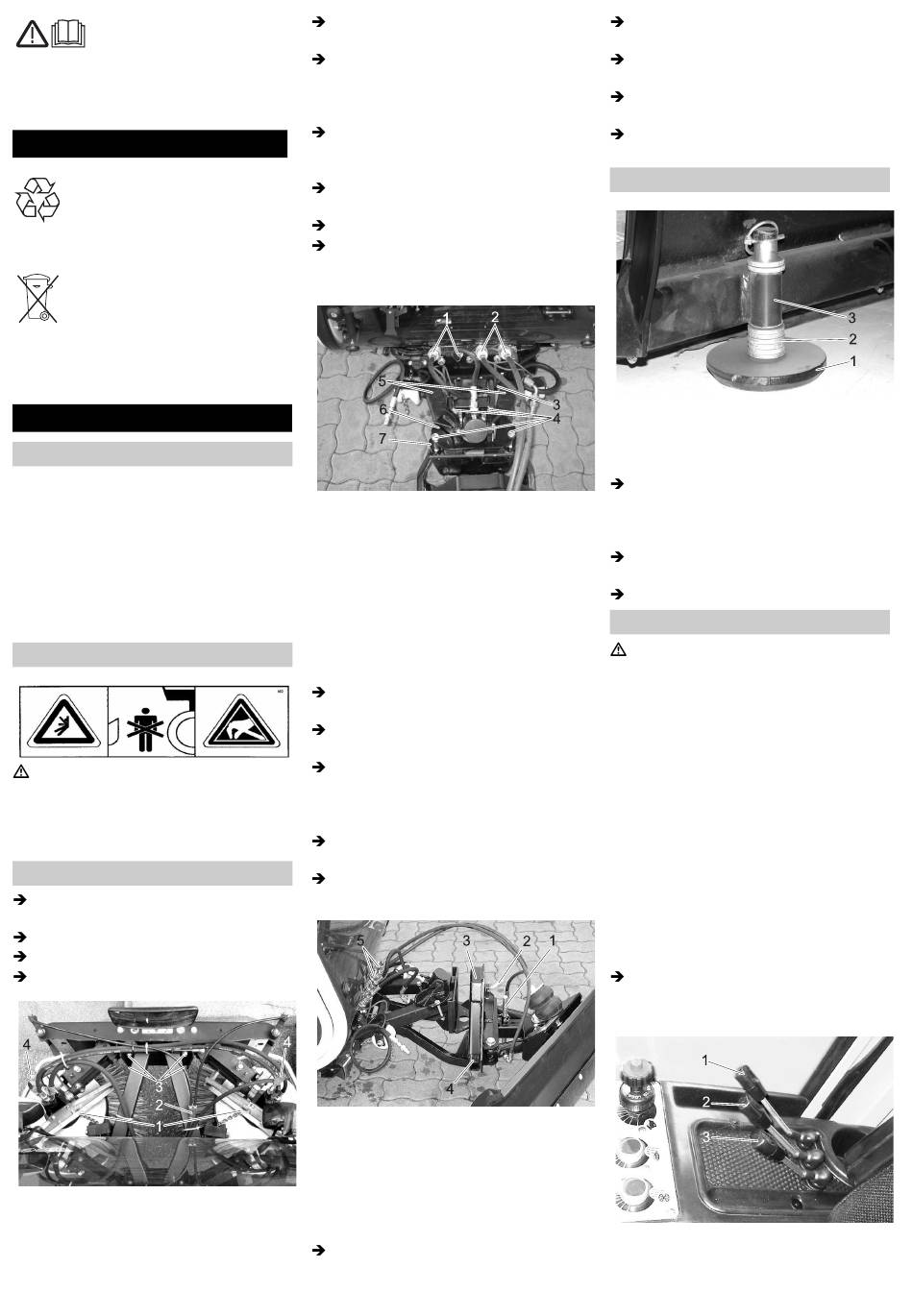

Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die Ver-
packungen nicht in den Hausmüll,
sondern führen Sie diese einer Wie-
derverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Batterien, Öl und ähnliche Stoffe
dürfen nicht in die Umwelt gelan-
gen. Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sammel-
systeme.
Schneeschild
Bestimmungsgemäße Verwendung
– Das Schneeschild darf nur zur Schnee-
räumung von leicht schiebbarem
Schnee verwendet werden, für alle an-
deren Arbeiten ist das Schild nicht ge-
eignet.
– Die Kehrmaschine darf nicht mit
Schneeketten betrieben werden.
– Das Schneeschild darf nur am ICC 1
verwendet werden.
Symbole auf dem Gerät
Gefahr
Quetschgefahr durch Einklemmen zwi-
schen Schneeschild und Fahrzeug.
Nicht zwischen Schneeschild und Fahr-
zeug aufhalten.
Anbau
Gerät auf einer ebenen Fläche abstel-
len.
Seitenbesen absenken.
Zündschlüssel abziehen.
Feststellbremse arretieren.
1 Kette zum Anheben des Seitenbesens
2 Kupplung Sprühsystem
3 Befestigungsschraube
4 Hydraulik-Schnellkupplung
Beide Ketten zum Anheben der Seiten-
besen abschrauben.
Beide Hydraulik-Schnellkupplungen
trennen, Staubkappen aufschieben und
Schläuche mit Kabelbindern am Gerät
befestigen.
Kupplung Sprühsystem trennen und
Schlauchende mit beiliegendem Stop-
fen verschließen.
Befestigungsschrauben (4 x) heraus-
drehen.
Kehrsystem entfernen.
Schneeschild auf Risse und sonstige
Beschädigungen untersuchen, ggf.
Schäden beheben.
1 Hydraulik-Schnellkupplung Heben/
Senken
2 Hydraulik-Schnellkupplung Schwenk-
zylinder.
3 Bolzen
4 Befestigungsschraube
5 Halter Kehrsystem
6 Dreieckaufnahme
7 Klemmplatte
Dreieckaufnahme am Halter Kehrsys-
tem ansetzen.
Klemmplatte auf der Unterseite dage-
gensetzen.
Dreieckaufnahme und Klemmplatte mit
4 Befestigungsschrauben und selbstsi-
chernden Muttern verbinden und fest-
ziehen.
Bolzen einsetzen und mit Splint si-
chern.
Hydraulik-Schnellkupplungen Heben/
Senken mit dem Gerät verbinden.
1 Bolzen 1
2 Bolzen 2
3 Halter Schneeschild
4 Dreieckaufnahme
5 Hydraulik-Schnellkupplung Schwenk-
zylinder.
Schneeschild von oben auf die Dreieck-
aufnahme setzen.
Bolzen 2 einsetzen und mit Splint si-
chern.
Bolzen 1 in obere Stellung bringen und
mit Splint sichern.
Hydraulik-Schnellkupplungen Schwenk-
zylinder mit dem Gerät verbinden.
Bolzen 3 einsetzen und mit Splint si-
chern.
Gleitkufen einstellen
1 Gleitkufe
2 Unterlegscheibe
3 Schneeschild
So viele Unterlegscheiben zwischen
Gleitkufe und Schneeschild einsetzen,
dass das Schneeschild den Boden
leicht berührt.
Restliche Unterlegscheiben über dem
Schneeschild auf die Gleitkufe schieben.
Gleitkufe mit Splint sichern.
Bedienung
Gefahr
Verletzungsgefahr, Beschädigungsgefahr:
Maximal zulässige Räumgeschwindigkeit
von 15 km/h einhalten.
Bei unebenem Boden Räumgeschwindig-
keit reduzieren.
Nicht mit hoher Geschwindigkeit in einen
Schneehügel fahren.
Schneeschild nur schwenken, wenn sich
keine Person im Gefahrenbereich aufhält.
Schneeschild vor dem Schwenken anhe-
ben.
Unfallgefahr durch Entlastung der Vorder-
achse und dadurch eingeschränkter Lenk-
barkeit des Fahrzeugs. Nur mit
Schneeschild in Stellung Schwimmend
oder Angehoben fahren, nie in Stellung Ab-
gesenkt.
Vor Inbetriebnahme ordnungsgemäße
Montage und Dichtigkeit der Hydrauli-
schen Anlage prüfen.
1 Schneeschild schwenken
2 Streuer ein/aus
3 Schneeschild heben/senken
