Seite 1: Bedienungs- Und Installationsanleitung Led-Parallelanzeigetableau

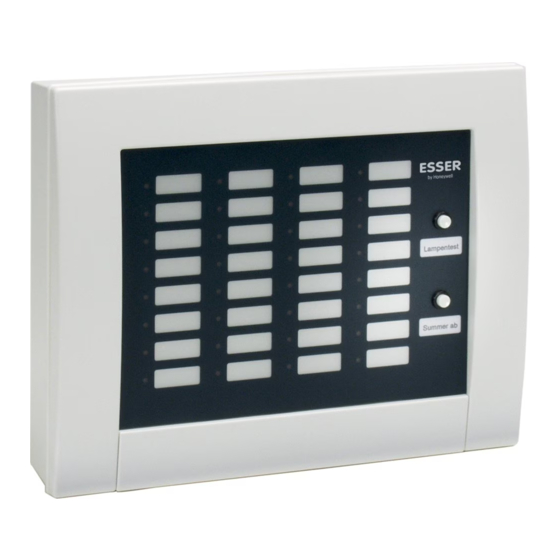

Bedienungs- und Installationsanleitung Operation and Installation Instruction LED-Parallelanzeigetableau LED Indicating Panel (Art.-Nr. / Part No. 764790 / 804791) 796670 Technische Änderungen vorbehalten! G 200092 06.2009 Technical changes reserved! © 2009 Honeywell International Inc. - Seite 2 Bedienungs- und Installationsanleitung LED-Parallelanzeigetableau Bestimmungsgemäßer Gebrauch Dieses Produkt darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit den empfohlenen bzw. zugelasse- nen Fremdgeräten und Komponenten verwendet werden. Warnung Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sach- gerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung voraus.
-
Seite 3: Inhaltsverzeichnis
(Datum siehe Deckblatt) und können durch Produktänderungen und/oder geän- derte Normen und Richtlinien bei der Projektierung, Installation und Inbetrieb- nahme ggf. von den hier genannten Informationen abweichen. Aktualisierte Informationen und Konformitätserklärungen stehen zum Abgleich auf der Internetseite www.esser-systems.de zur Verfügung. ® ® esserbus und essernet in Deutschland eingetragene Warenzeichen. -
Seite 4: Installationhinweise
Bedienungs- und Installationsanleitung LED-Parallelanzeigetableau Installationhinweise Als Montageort für die LED-Parallelanzeigetableaus ist ein gut einsehbarer Raum zu wählen. • Die Installation der Brandmelderzentrale ist nur in trockenen, sauberen, bedingt zugäng- lichen und ausreichend beleuchteten Räumen zulässig. Die Umgebungsbedingungen müssen der Klasse 3k5 nach DIN EN 60721-3-3 entsprechen. •... -
Seite 5: Anschaltung
Bedienungs- und Installationsanleitung LED-Parallelanzeigetableau Anschaltung Die Spannungsversorgung (+12 V DC) des LED-Parallelanzeigetableau erfolgt entweder über die angeschlossene Zentrale oder durch ein geeignetes externes Netzteil. Arbeiten nur im spannungsfreien Zustand des Anzeigetableaus und der angeschlossenen Zentrale ausführen. Zur Anschaltung Fernmeldekabel I-Y (St) Y n x 2 x 0,8 mm mit besonderer Kenn- zeichnung oder Brandmeldekabel verwenden! Durch den Anschluss der Kabelabschirmung werden die Signalleitungen gegen Störeinflüsse geschützt. -
Seite 6: Led-Parallelanzeigetableau (Art.-Nr. 804791)
Bedienungs- und Installationsanleitung LED-Parallelanzeigetableau LED-Parallelanzeigetableau (Art.-Nr. 804791) ® Das LED-Parallelanzeigetableau wird über den integrierten esserbus -Koppler direkt an die ® ® esserbus und esserbus -PLus Ringleitung des Brandmeldesystems 8000 / IQ8Control ange- schlossen. Beim Anschluss der Spannungsversorgung an den noch nicht programmierten ®... -
Seite 7: Bedien- Und Anzeigeelemente
Bedienungs- und Installationsanleitung LED-Parallelanzeigetableau Bedien- und Anzeigeelemente Bei jeder Meldung wird, neben der entsprechenden optischen Anzeige (LED), auch der interne Summer angesteuert. Der Summer kann mit der Taste >Summer ab< quittiert werden, die optische Anzeige bleibt bis zur Rückstellung der Anzeigeursache angesteuert. Mit jeder neuen Meldung wird der Summer erneut aktiviert. - Seite 8 Bedienungs- und Installationsanleitung LED-Parallelanzeigetableau Notizen FB 796670 / 06.09...
