Verwandte Anleitungen für Honeywell NOTIFIER NF 300

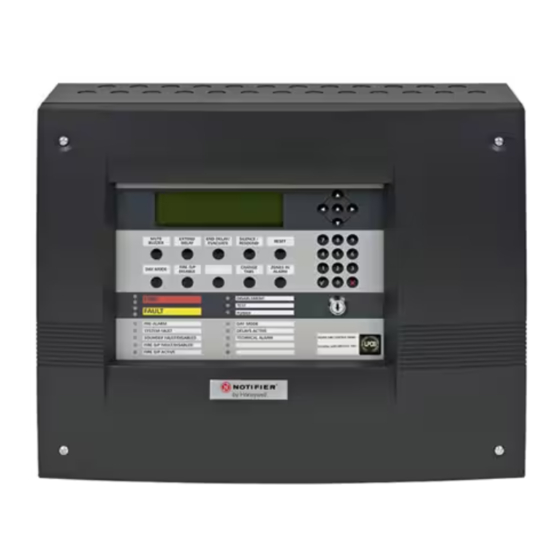

Inhaltszusammenfassung für Honeywell NOTIFIER NF 300
- Seite 1 Bedienungs- NF 300-5000 anleitung...
- Seite 2 net Installation & Commissioning Manual 997-448, Draft Issue A February 2002...
- Seite 3 Die Produktfamilie der NF 3000 Brandmelderzentralen Bedienungsanleitung der Brandmelderzentralen NF 300, NF3000, NF500 und NF5000 997-401-003-6 - Ausgabe 6...
- Seite 5 NF3000 - Bedienungsanleitung Kurzübersicht 997-401-003-6, Ausgabe 6 Juli 2009...
- Seite 6 NF3000 - Bedienungsanleitung Inhalt Einführung Weiterführende Dokumentationen Reinigen Anzeigen und Bedienelemente Hauptanzeige- und Bedienteil Gruppen-LED Anzeigen Automatische Alarme: Maßnahmen Feueralarm Voralarme Störungsalarm Bedienung Verzögerung beenden Summer quittieren Alarmgeber freigeben/abstellen Rücksetzen der BMZ Elemente und Gruppen ein- und abschalten (schnelles Verfahren) 4.5.1 Register ‘Feuer’...
- Seite 7 NF3000 - Bedienungsanleitung Anzeige von Ereignissen 5.3.1 Anzeige von Feueralarmen 5.3.2 Anzeige bei Voralarm 5.3.3 Anzeige bei Störung 5.3.4 Anzeige von Abschaltungen 5.3.5 Anzeige bei Test 5.3.6 Anzeige der AUX Module Anzeige der Menüs 5.4.1 Anzeige des Benutzer-Menüs 5.4.2 Aufruf der einzelnen Menüs 5.4.3 Menüstruktur Test-Menü...
- Seite 8 NF3000 - Bedienungsanleitung über das Netzwerk 7.6.1 Gruppeneingänge 7.6.2 Netzwerkteilnehmer Abschaltung/Einschaltung über Schaltkontakt Zeitsteuerungsfunktion Übersicht-Menü Einführung Melderdaten speichern / anzeigen Aktuelle Gerätedaten ausdrucken Anzeigen und Ausdruck des Ereignisspeichers Steuerung Drucker 8.5.1 Ausfall der Netzspannung Einstellung der Uhrzeit Sonstige Menüoptionen 10.1 Alarmzähler 10.2 Eingabe des Passwortes der Ebene 3 10.3 Auswahl Sprache Betrieb mit Eingangssignalen...
- Seite 9 NF3000 - Bedienungsanleitung Einführung Dieses Handbuch enthält die Bedienungs- anleitung für die Intelligenten Brandmelder- zentralen der Serie NF3000. Dabei wird vorausgesetzt, daß der Benutzer dieses Handbuchs eine Zentrale vorfindet, die für den Zuständigkeitsbereich des Bedieners bereits entsprechend installiert und konfiguriert worden ist.
- Seite 10 NF3000 - Bedienungsanleitung Anzeigen und Bedienelemente der BMZ 2.1 Hauptanzeige- und Bedienteil Dieser Abschnitt enthält eine Übersicht der Anzeigen und Bedienelemente mit Verweis auf die entsprechenden Kapitel der Anleitung, die detaillierte Informationen bieten. HAUPT-DISPLAY LCD Grafikdisplay - siehe Kapitel 5. NORMAL Mon 01-Mai-2000 11:20:07 DRUCKTASTER...
- Seite 11 NF3000 - Bedienungsanleitung Umschaltung zwischen Tag- und Nachtbetrieb. Siehe Kapitel 4.7. Abschaltung der Übertragungseinrichtung(en). Siehe Kapitel 4.8. Sperrt den Steuerausgang für die SST. Siehe Kapitel 4.9. Blättert durch die Anzeigeregister. Dient auch zur Anzeige des Benutzer-Menüs im Normalbetrieb. Siehe Kapitel 5.2 und 5.3. Zeigt Informationen zum Feueralarm an.
- Seite 12 NF3000 - Bedienungsanleitung LEDs Ein Feueralarm liegt vor. Eine Störung liegt vor. Ein Voralarm liegt vor. Voralarm Melder Voralarm Melder Der Systemprozessor ist ausgefallen. Alarmgeber sind ausgefallen oder gesperrt. Ein oder mehrere ÜE sind ausgefallen oder gesperrt. Die ÜE hat ein Rückmeldungssignal empfangen.
- Seite 13 NF3000 - Bedienungsanleitung 2.2 Gruppen-LED Anzeigen Es können zwei weitere optionale LED Anzeigefelder eingesetzt werden, wobei jedes Feld bis zu zwei Chassis umfassen kann. Dabei gilt: a. 64 Gruppen-LEDs pro Chassis, d.h. insgesamt 128 Gruppen-LEDs. Bei dieser Konfiguration kann ein Drucker eingebaut werden.
- Seite 14 NF3000 - Bedienungsanleitung Automatische Alarme: Maßnahmen Für die folgenden Erklärungen wird vorausgesetzt, daß die BMZ sich in Zugangsebene 2 (Schlüssel gedreht) befindet (siehe Kapitel 5.4.1). 997-401-003-6, Ausgabe 6 Juli 2009...
- Seite 15 NF3000 - Bedienungsanleitung 3.1 Feueralarm FOLGENDE ANZEIGEN SPRECHEN AN: Automatische Abläufe - Sobald das System einen Feueralarm erkennt, startet die Zentrale automatisch folgende Abläufe: a. Der interne Summer löst aus. b. Blinken der roten FEUER LED und die rote Alarm Gruppe LED der zugehörigen Gruppe (falls vorhanden) leuchtet auf.
- Seite 16 NF3000 - Bedienungsanleitung 4 Zum erneuten Einschalten der Alarmgeber nach Drücken der Taste Akustik AB / AN drücken Sie diese Taste nochmals. ZWEITE BETÄTIGUNG 5 Wenn die Ursache für den Alarm beseitigt worden ist und alle Eingabegeräte und Melder zurückgesetzt sind, kann die Anlage mit dem Drucktaster Rücksetzen wieder in den Normalbetrieb geschaltet NORMAL...
- Seite 17 NF3000 - Bedienungsanleitung 3.3 Störungsalarm Automatische Abläufe der BMZ Wenn das FOLGENDE ANZEIGEN SPRECHEN AN: System eine Störung erkennt, führt die BMZ automatisch die folgenden Funktionen aus: a. Der eingebaute Störungs-Summer spricht (bei einer Störung Spannungsversorgung taktend). b. Eine oder mehrere gelbe Störung LEDs sowie die numerier te gelbe Störung Gruppe LED blinken.
- Seite 18 NF3000 - Bedienungsanleitung Bedienung Für die Bedienung aller in diesem Abschnitt beschriebenen Drucktaster außer Verzög. AB ist die Zugangsebene 2 erforderlich (Schlüsselschalter in entsprechender Stellung). Hinweis: Summer AUS und Erkunden können so konfiguriert werden, dass sie in Zugangsebene 1 betätigt werden können.
- Seite 19 NF3000 - Bedienungsanleitung 4.2 Summer quittieren Nach einem Alarm oder einer Störungsmeldung BLINKT ODER bewirkt das Betätigen des Drucktasters Summer AUS folgendes: a. Alarm bzw. Störung wird quittiert. Die LEDs BLINKT FEUER bzw. STÖRUNG leuchten nun permanent. b. Der Summer schaltet von Dauerton auf DAUERTON taktenden Betrieb um: FEUER: alle 12 Sekunden.
- Seite 20 NF3000 - Bedienungsanleitung 4.3 Alarmgeber freigeben/abstellen Wenn ein Alarm vorliegt, können mit der Taste Akustik AB/AN alle Alarmgeber abgestellt bzw. wieder eingeschaltet werden. Wenn KEIN Alarm vorliegt, ist die Taste Akustik AB/AN ohne Funktion. Die Taste Akustik AB/AN kann die Alarmgeber nicht freigeben, wenn diese bei FBF abgeschaltet worden sind.
- Seite 21 NF3000 - Bedienungsanleitung 4.4 Rücksetzen der BMZ Für einen vollständigen Reset der Anlage drücken Sie die Taste Rücksetzen . Dadurch wird der folgende Ablauf ausgelöst: a. Alle LEDs für Feuer , Voralarm und Störung erlöschen. Voralarm Melder Voralarm Melder ALLE AUS b.
- Seite 22 NF3000 - Bedienungsanleitung 4.5 Elemente und Gruppen ein- und abschalten (schnelles Verfahren) Zur Ab-/Einschaltung von Elementen oder Gruppen existieren folgende Funktionen: a. schnelles Abschalten in dem Register ‘Feuer’ und anschließende erneute Freigabe. b. schnelles Abschalten in dem Register ‘Voralarm’ und anschließende erneute Freigabe.
- Seite 23 NF3000 - Bedienungsanleitung e gn s(se) 4.5.2 Register ‘Voralarm’ o ala m G uppe 8 ( 2) ent alenbesch e bung nnnn nn Das Beispiel zeigt die Abschaltung eines G uppenbesch e bung einzelnen Elements, wenn das Register lementbesch e bung ‘Voralarm’...
- Seite 24 NF3000 - Bedienungsanleitung 4.6 Abbruch des Testmodus (schnelles Verfahren) Das Beispiel zeigt, wie im Register ‘Test’ der Testmodus abgebrochen werden kann. Der Schlüssel muss sich in waagerechter Position befinden (Zugangsebene 2). Weitere Angaben zu ‘Test’ finden Sie in Kapitel 5.3.5, Anzeige bei Test. Star ten und Beenden des Gruppen- Testmodus über die Menüs wird in Kapitel 6.2, Gruppen-Testmodus beschrieben.
- Seite 25 NF3000 - Bedienungsanleitung 4.7 Umschalten zwischen Tag- und Nacht-Betrieb Diese Taste schaltet, wenn die Funktion entsprechend konfiguriert ist, zwischen Tag- und Nacht-Betrieb der ÜE um. Wenn diese Funktion nicht konfiguriert ist, erscheint die Meldung ‘Tag/Nacht-Betrieb im System nicht definiert’. Hinweis: Die BMZ kann auch so konfiguriert werden, dass sie zu bestimmten Tageszeiten automatisch auf Tag- Betrieb umschaltet.
- Seite 26 NF3000 - Bedienungsanleitung VON VORHERGEHENDER SEITE Hinweis: Ab- und Einschaltung müssen am gleichen Ort vorgenommen werden (entweder an der BMZ oder am FBF). Wenn die Abschaltung am FBF vorgenommen wurde und die Taste ÜE AB/AN gedrückt wird, bleibt die ÜE weiterhin abgeschaltet, auch wenn die Taste ÜE AB am FBF Die ÜE wird nicht danach wieder betätigt wird.
- Seite 27 NF3000 - Bedienungsanleitung Das Display - Register, Ereignisse und Menüs 5.1 Einführung 5.1.1 NORMAL Die Anzeige NORMAL erscheint, wenn: a. kein Alarm oder Test anliegt und b. keine Menüs geöffnet sind. Übrige Anzeigen im Normalbetrieb: LED Betrieb (grün) übrige LEDs interner Summer interne AE Schaltungen Relais FEUER und STÖRUNG...
- Seite 28 NF3000 - Bedienungsanleitung 5.2 Registerkarten Wenn Reiter angezeigt werden, können Sie die zugehörigen Registerkarten mit der Taste Weitere Meldungen anzeigen lassen. Die Registerkarten sind (in der Reihenfolge on 0 2000 20 0 ihrer Wichtigkeit): FEUER, VORALARM, STÖRUNG, ABSCHALTUNG, TEST, AUX, WARTUNG MENÜ...
- Seite 29 NF3000 - Bedienungsanleitung 5.3 Anzeige von Ereignissen 5.3.1 Anzeige von Feueralarmen SONDERFALL: E-LIBS VORHANDEN - Wenn die Kommunikation zwischen BMZ und E-LIB ausfällt, die E-LIB anschließend ein Feuer Wenn ein Brand gemeldet wird, wird die erkennt und die Software der BMZ noch läuft, erscheint im Display die Anzeige des Feueralarms mit der Meldung ‘NOTREDUNDANZ- Registerkar te FEUER...
- Seite 30 NF3000 - Bedienungsanleitung Wenn Alarme aus mehreren Gruppen anliegen, können diese Gruppen nnnn nn nacheinander mit der Taste Gruppen In Alarm aufgerufen werden. on 0 2000 20 0 In diesem Beispiel sind drei Gruppen im Alarmzustand: a. Der erste Alarm wird in Gruppe 2 gemeldet, wobei zwei Melder angesprochen haben.
- Seite 31 NF3000 - Bedienungsanleitung 5.3.3 Anzeige bei Störung Wenn eine Störung gemeldet wird, erscheint die Registerkarte STÖRUNG. Ö Gruppenbezogene Störungen Ö Wenn die Anlage mehrere Gruppen umfasst, können Sie die Gruppen mit den Tasten on 0 2000 20 0 nacheinander anzeigen lassen. Die Ö...
- Seite 32 NF3000 - Bedienungsanleitung 5.3.4 Anzeige von Abschaltungen Wenn eine Abschaltung vorliegt, wird die Registerkarte ABSCHALTUNG angezeigt. Näheres zu den verschiedenen Arten von Abschaltungen finden Sie in Kapitel 7. Abschaltung ganzer Gruppen n an Die Anzahl der abgeschalteten Melder und die Anzahl der Gruppen, bei denen ALLE EINGÄNGE abgeschaltet sind, wird oben on 0...
- Seite 33 NF3000 - Bedienungsanleitung Abschaltung der AE- und Relaisausgänge AE- und Relaisausgänge, die ÜE-Ausgangs- schaltung sowie die Feuer- und Störungsrelais sind keiner bestimmten Gruppe on 0 20 0 zugewiesen. Sie erscheinen ggf. am Ende der Liste der abgeschalteten Gruppen. Andere Anzeigen bei ABSCHALTUNG: LED Betrieb (grün) LED Abschaltung (gelb) LED Akustik AB/Gestört, ÜE AB/Gestört bzw.
- Seite 34 NF3000 - Bedienungsanleitung 5.3.6 Anzeige der AUX Module Das Register AUX dient zur Anzeige der Aktivierung von AUX Modulen ohne nnnn nn Speicherfunktion des Eingangs (d.h. Module des logischen Typs AUX). Aktivierungen werden in chronologischer Reihenfolge on 0 2000 20 0 angezeigt;...
- Seite 35 NF3000 - Bedienungsanleitung 5.4.2 Aufruf der einzelnen Menüs In diesem Beispiel soll das Test-Menü angezeigt werden, das die Option 1 im Benutzer-Menü ist. Drücken Sie, wenn das Benutzer-Menü angezeigt wird, Taste , um das Test-Menü direkt aufzurufen ( entspricht der Nummer dieser Option im Benutzer-Menü).
- Seite 36 NF3000 - Bedienungsanleitung 5.4.3 Menüstruktur Hinweis: *Wenn Sie diese Menüoption aus- wählen, wird die Eingabe des Passwortes für Zugangsebene 3 verlangt. Diese Option ist daher für den Bediener nicht zugänglich (ihre Verwendung durch einen Anlagen- techniker ist in der NF3000 Konfi- gurationsanleitung, 997-403, be- schrieben).
- Seite 37 NF3000 - Bedienungsanleitung Test-Menü 6.1 Einführung Das Test-Menü enthält die folgenden Optionen: a. Testmodus in einer Gruppe (siehe Kapitel 6.2). b. Test eines einzelnen Steuerausgangs (siehe Kapitel 6.3). c. Lampentest (siehe Kapitel 6.4). d. Täglicher bzw. wöchentlicher automa- tischer Test der Melder (siehe Kapitel 6.5). e.
- Seite 38 NF3000 - Bedienungsanleitung 6.2 Testmodus in einer Gruppe Zum Starten des Tests: 1 Wählen Sie im Test-Menü die Option Gruppentest. 2 Wählen Sie die Gruppe für den Test. 3 Bestätigen Sie mit , dass Sie mit dem Test beginnen wollen. Die BMZ sendet eine automatische Brand-Simulationsmeldung zu jedem Melder in der ausgewählten Gruppe und prüft, ob jeder Melder...
- Seite 39 NF3000 - Bedienungsanleitung Mit den folgenden Prüfungen lässt sich bei bestimmten Geräten der ordnungsgemäße Betrieb sehr einfach überprüfen: a. Melder - prüfen Sie, ob die LED des Melders permanent leuchtet und ca. 5 ca. 5 SEKUNDEN Sekunden nach dem Test in den Blinkmodus wechselt.
- Seite 40 NF3000 - Bedienungsanleitung 6.4 Anzeigentest 6.4.1 Ablauf des Anzeigentests Wählen Sie im Test-Menü den Anzeigentest. Der Ablauf ist wie folgt: a. Der interne Summer ertönt (FEUER, anschließend STÖRUNG). Im Display erscheint der Name des Produkts, die Versionsnummer der Software, die Versionsnummer der Ringkarten-Software sowie eine Beschreibung des verwendeten Netzteils.
- Seite 41 NF3000 - Bedienungsanleitung 6.4.2 Alle LEDs leuchten WÄHREND DER ERSTEN SEKUNDEN DES ANZEIGENTESTS (KAP. 6.4.1) ZEIGT DAS Hinweis: Dieser Test wird normalerweise nur DISPLAY: für werksseitige Einstellungen an der BMZ benötigt. Um alle LEDs bis zum manuellen Abbruch oder Abschaltung nach einer vorgegebenen Zeit einzuschalten:...
- Seite 42 NF3000 - Bedienungsanleitung 6.5 Automatischer Meldertest Hinweis: Diese Funktion dient nur zur Wartung. Wenn Sie einen Gruppen-Test (wie in Kapitel 6.2 beschrieben) einleiten oder an anderer Stelle in dem System ein ODER FEUER erkannt wird während der automatische Test abläuft, wird dieser Test automatisch abge- brochen, wenn die Anlage ent- sprechend konfiguriert ist.
- Seite 43 NF3000 - Bedienungsanleitung Abschaltungs-/ Einschaltungs-Menü 7.1 Einführung Folgende Ab- und Einschaltungen können vorgenommen werden: a. alle Eingänge einer Gruppe (siehe Kapitel 7.2). b. alle Ausgänge einer Gruppe (siehe Kapitel 7.3). c. ein einzelnes Ringelement (siehe Kapitel 7.4). 7.1.1 Anzeigen Wenn ein Gerät abgeschaltet wird, erscheinen die folgenden Anzeigen: a.
- Seite 44 NF3000 - Bedienungsanleitung 7.2 Abschaltung/Einschaltung von Eingängen Die folgende Funktion stehtn zur Verfügung: Abschalten oder Einschalten aller Eingangselemente einer Gruppe in einem Arbeitsgang. Für diese Option müssen Sie zuerst das Abschaltung/Einschaltungs-Menü aufrufen. Wählen Sie den gewünschten Gruppen- bereich, indem Sie in der Menüleiste die erste und die letzte Gruppe, die ab-/eingeschaltet werden soll, auswählen.
- Seite 45 NF3000 - Bedienungsanleitung 7.2.2 Alle Eingänge einschalten G uppe alle ngange Wählen Sie die Option EINSCHALTEN aller alle ngange Eingänge . Wenn Abschaltungen vorliegen (d.h. das Register ABSCHALTUNG wird bschaltung on 0 20 0 Ü angezeigt und die Abschaltung LED leuchtet), wird diese Option automatisch hervor- gehoben.
- Seite 46 NF3000 - Bedienungsanleitung 7.3 Abschaltung / Einschaltung von Ausgängen Die folgenden Funktionen sind verfügbar: a. Abschalten bzw. Einschalten aller Steuermodule Typ Steuerung einer Gruppe in einem Arbeitsgang. b. Abschalten bzw. Einschalten aller Steuermodule Typ Alarmgeber einer Gruppe in einem Arbeitsgang. Für diese Optionen müssen Sie zuerst das Abschaltungs-/Einschaltungs-Menü...
- Seite 47 NF3000 - Bedienungsanleitung Hinweis: Die Alarmgeberausgänge 1 bzw. 2 werden nicht abgeschaltet, wenn sie als ÜE konfiguriert sind. Hinweis: Wenn das Einschalten von Alarm- geberausgängen durch eine Ab- schaltung am FBF bzw. mit Akustik AB/AN an der BMZ verhindert wird, sind die Menüoptionen zum Aus- bzw.
- Seite 48 NF3000 - Bedienungsanleitung 7.4 Einzelnes Element Es ist möglich, einen einzelnen Melder, ein Modul oder einen Ausgang abzuschalten, um unerwünschtes Ansprechen zu vermeiden. 7.4.1 Melder Der Zustand des Melders wird weiterhin überwacht, ein erkanntes FEUER führt jedoch nicht zu einem Feueralarm. Außerdem werden bestimmte STÖRUNGEN (Bauteil nicht erkannt und Übertragungsfehler) nicht als Störung angezeigt.
- Seite 49 NF3000 - Bedienungsanleitung 7.4.2 Module 1 Das Ab- und Einschalten von Modulen geschieht in gleicher Weise wie bei Meldern (Kapitel 7.4.1). Wählen Sie Option 2: DKM/Modul . 7.4.3 ÜE-, AE- und Relais-Ausgänge Um einen einzelnen Ausgang abzuschalten gehen Sie wie folgt vor: 1 Wählen Sie im Menü...
- Seite 50 NF3000 - Bedienungsanleitung 7.5 Einstellung Verzögerung Alarmgeber Wenn die BMZ mit Verzögerungen für die Alarmgeber konfiguriert ist (Kapitel 6.2.2 der NF3000 - Konfigurationsanleitung), erscheint im Abschaltungs-/Einschaltungs-Menü eine zusätzliche Option. Wählen Sie, ob die Alarmgeber unmittelbar bei dem Alarm oder erst nach der in der Konfiguration definierten Verzögerungszeit aktiviert werden sollen.
- Seite 51 NF3000 - Bedienungsanleitung WÄHLEN SIE ABSCHALTEN / EINSCHALTEN 3 Wählen Sie Abschalten oder Einschalten der Eingänge der ausgewählten Gruppe. Anschließend erscheint zusätzlich zu den Gruppenabschaltungsdisplays die Anzeige für die Fernabschaltung. BEI ABSCHALTUNG 7.6.2 Netzwerkteilnehmer Zur Abschaltung und Einschaltung eines ZUR ABSCHALTUNG EINES ELEMENTES einzelnen Netzwerkteilnehmers gehen Sie wie EINER ANDEREN ZENTRALE: folgt vor:...
- Seite 52 NF3000 - Bedienungsanleitung WÄHLEN SIE ABSCHALTEN ODER EINSCHALTEN Jetzt können Sie das ausgewählte uswahl fÜ 8) n Element ABSCHALTEN oder EINSCHALTEN. on 0 2000 20 0 Ü BEI ABSCHALTUNG Das Display für die Fernabschaltung wird lemente n G uppen P n O P n bges angezeigt.
- Seite 53 NF3000 - Bedienungsanleitung 7.8 Zeitsteuerungsfunktion Mit der Zeitsteuerungsfunktion können Eingänge zeitgesteuert ab- bzw. eingeschaltet EN54-2 : 9.5 Die werden. zeitgesteuerte Aufhebung der Abschaltungen darf Normalerweise ist für die Abschaltung von nicht konfiguriert Ringelementen keine Zeitbegrenzung werden. vorgesehen. Die Abschaltung bleibt solange bestehen, bis sie durch eine Einschaltung UM EINE ZEITGESTEUERTE wieder aufgehoben wird.
- Seite 54 NF3000 - Bedienungsanleitung Übersicht-Menü 8.1 Einführung Das Übersicht-Menü enthält die folgenden Optionen: a. Anzeigen und/oder Speichern von Melderdaten (siehe Kapitel 8.2). b. Drucken Melderdaten (siehe Kapitel 8.3). c. Anzeigen und Drucken des Ereignis- speichers (siehe Kapitel 8.4). d. Einstellen des Druckmodus, wenn ein Einbau-Drucker konfiguriert ist (siehe Kapitel 8.5).
- Seite 55 NF3000 - Bedienungsanleitung 8.2 Melderdaten speichern / anzeigen Mit dieser Funktion können Sie kontinuierlich die Daten, die von einem Melder oder einem Eingangsmodul geliefert werden, überwachen. Die Werte werden in Prozent angezeigt, wobei die Skalierung so ist, dass die Schwelle zur Erkennung eines FEUERs bei 100% liegt (d.h., wenn der angezeigte Wert 100% oder mehr beträgt, befindet sich der Melder im Zustand...
- Seite 56 NF3000 - Bedienungsanleitung VON VORHERGEHENDER SEITE Hinweis: Wenn ein Ringelement hervorge- (NUR MELDER UND hoben wird, können Sie mit Typ, EINGANGSMODULE) Wert (ständig aktualisiert) und, ob bereits Speicherung programmier t (Anzeige ‘speichern’) anzeigen. Mit gelangen Sie wieder zur Beschrei- bung des Elementes. Bei Geräten, die konfiguriert sind, aber nicht reagieren, wird ein Wert von 0% angezeigt.
- Seite 57 NF3000 - Bedienungsanleitung 8 Geben Sie das gewünschte Speicher- inter vall als Zahl der Sekunden im zulässigen Bereich zwischen 1 und 16.000 (knapp 4,5 Stunden) ein. 9 Bestätigen Sie die Eingabe. 10 Die Protokolldatei wird angezeigt. Zum Abbrechen der Protokollierung beim ausgewählten Melder geben Sie 0 Mess- werte ein und bestätigen diese Eingabe.
- Seite 58 NF3000 - Bedienungsanleitung 5 In allen Fällen (d.h. unabhängig von der Auswahl in Schritt 3 und 4) wählen Sie die Art der Geräte, die auf dem Ausdruck erscheinen sollen. Um die Ausgabe abzubrechen, drücken Sie Hinweis: Die Ausgabe wird auch abge- brochen, wenn zwischenzeitlich ein neuer Alarm auftritt.
- Seite 59 NF3000 - Bedienungsanleitung 4 Die Ereignisse werden (falls der Drucker nicht abgeschaltet ist) zum Zeitpunkt ihres Eintretens, wie in Kapitel 8.3 beschrieben, ausgedruckt. Sie können zu einem spä- teren Zeitpunkt einen Ausdruck aller gespeicher ten Ereignisse in einem beliebigen Zeitraum anfertigen. Lassen Sie das erste Ereignis anzeigen, das ausge- druckt werden soll, und bestätigen Sie diese Auswahl.
- Seite 60 NF3000 - Bedienungsanleitung Einstellung der Uhrzeit Diese Menüoption wird benötigt, wenn die Umstellung zwischen Sommer- und Winterzeit vorgenommen werden soll und keine automatische Umschaltung programmiert ist bzw. wenn das System völlig stromlos war. Im zweiten Fall startet das System mit der Einstellung 0 Uhr an dem Datum des letzten Betriebstages des Systemes, bzw.
- Seite 61 NF3000 - Bedienungsanleitung 10 Sonstige Menüoptionen 10.1 Alarmzähler Mit dieser Funktion kann die Anzahl der Alarme, die an der BMZ aufgelaufen sind, angezeigt werden. Die angezeigte Alarm- anzahl muss nicht mit der Gesamtzahl der gespeicherten Alarmereignisse überein- stimmen. Nach einigen Sekunden erscheint wieder das Benutzer-Menü.
- Seite 62 NF3000 - Bedienungsanleitung 11 Betrieb mit Eingangs- signalen ohne Speicherfunktion Über diese Funktion können bestimmte Ausgänge über einen Fernschaltkontakt aktiviert werden, ohne dass hierzu der Zugang zur BMZ erforderlich ist. Diese Funktion ist nur verfügbar, wenn an einem Ringelement, das als AUX-Eingang konfigurier t ist, ein Fernschaltkontakt angeschlossen ist und über die Konfiguration der BMZ eine direkte...
- Seite 63 net Installation & Commissioning Manual 997-448, Draft Issue A February 2002...
- Seite 64 NOTIFIER international offices GERMANY AUSTRALIA BENELUX BRAZIL CANADA CHILE CHINA DENMARK HONG KONG INDIA ITALY JORDAN LEBANON MEXICO NORWAY POLAND RUSSIA SINGAPORE SOUTH SPAIN SWEDEN VENEZUELA AFRICA Notifier Sicherheits- T: 02102 700 69 0 systeme GmbH F: 02102 700 69 46 Stadionring 32 E: vertrieb@notifier.de 40878 Ratingen...
