Aufbau - Heidolph RZR 1 Betriebsanleitung

D
Der Labortisch muss stabil sein und eine ebene und rutschsichere Oberfläche
besitzen.

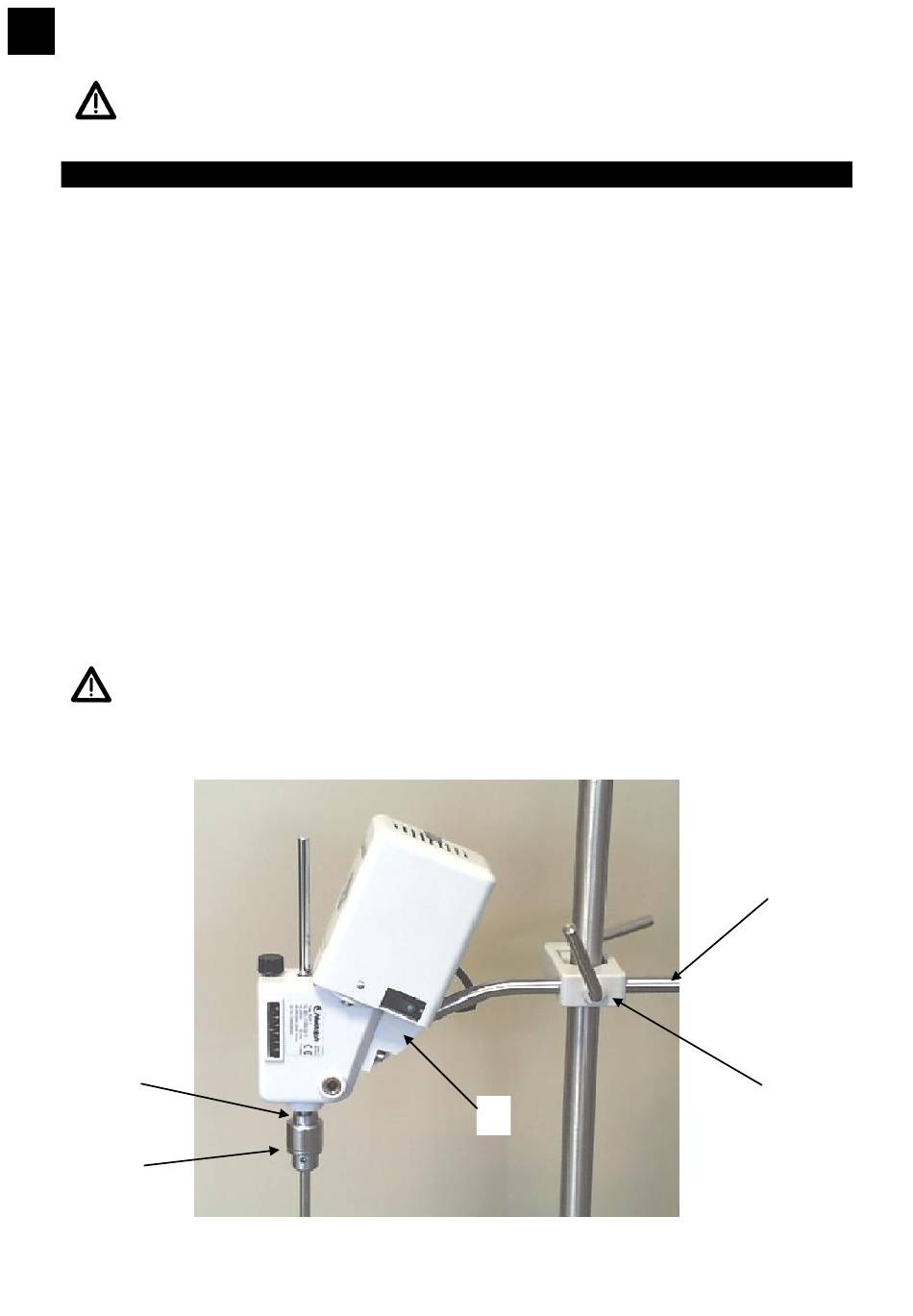

Haltestange montieren
Rührwerk auf eine flache, stabile Unterlage legen.
Befestigungsschraube (A) lösen
Haltestange (B) bis zum Anschlag in Halterung einführen
Befestigungsschraube (A) mit Schlüssel anziehen.
Spannfutter montieren
Spannfutter (D) über die Antriebshohlwelle schieben und die
Befestigungsschraube (C) mit dem Innensechskantschlüssel festziehen.
Darauf achten, dass die Befestigungsschraube (C) das Spannfutter sicher
hält, die Antriebshohlwelle aber nicht eingedrückt wird.
Rührwerk an Stativ befestigen
Bei Verwendung des Heidolph Stativs die Klemme (E) am Stativ befestigen.
Haltestange (B) samt dem befestigten Rührwerk in die zylindrische Öffnung
der Klemme schieben. Danach das aufgehängte Rührwerk mit den beiden
links und rechts an der Klemme angebrachten Griffschrauben befestigen.
Achtung:
• sicheren Sitz des Spannfutters überprüfen
• die einschlägigen Sicherheitsvorschriften für den Betrieb von
Geräten mit rotierenden Wellen sind zu beachten
C
D

AUFBAU

A
6
B
E
