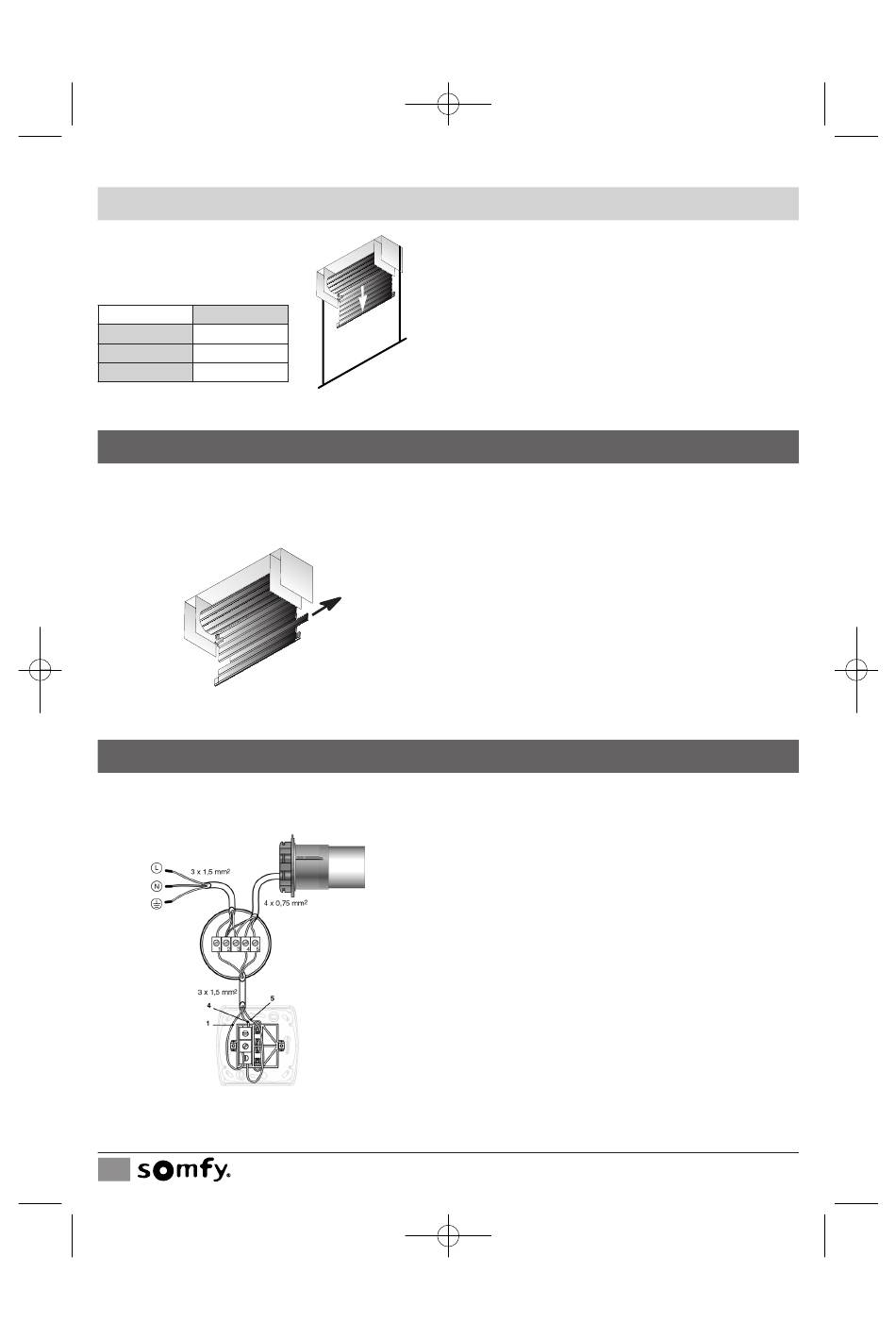

Erkennung untere Endlage
AB-Richtung
IPSO 6/17 ca. 1,5 Nm*
IPSO 10/17 ca. 2,0 Nm*
IPSO 17/17 ca. 2,5 Nm*
* bauartbedingte Toleranzen möglich

4. Anpassungen am Behang

Entfernen bzw. hinzufügen von Behanglamellen:

5. Elektrischer Anschluss

Beachten sie bitte die Sicherheitshinweise und die technischen Daten im Anhang.
6
13.03.2009 11:17 Seite 6
Stellen Sie den Rollladen in die senkrechte Position. Der
Antrieb schaltet bei Erreichen der unteren Endlage mit
einem vom Antriebstyp abhängigen Abschaltdrehmo-
ment ab.
Beachten Sie bitte, dass der Rollladen auch in der unte-
ren Endlage einen festen Anschlag zum Abschalten des
Antriebs benötigt.
Nach Entfernen des defekten Behanges bzw. nach ent-
fernen bzw. einfügen einzelner Lamellen, muss der in die
Welle eingebaute Antrieb ohne Behang in AUF-Richtung
gefahren werden, bis Sie ein „Click-Geräusch" hören.
Erst wenn das „Click-Geräusch" zu hören ist, den Behang
mit Hilfe von festen Wellenverbindern an der Welle befes-
tigen und nach oben fahren.
IPSO muss entsprechend der Klemmenbelegung ange-
schlossen werden.
1 Phase braun
2 Phase schwarz
3 Neutralleiter blau
4 Erde gelb-grün
IPSO
