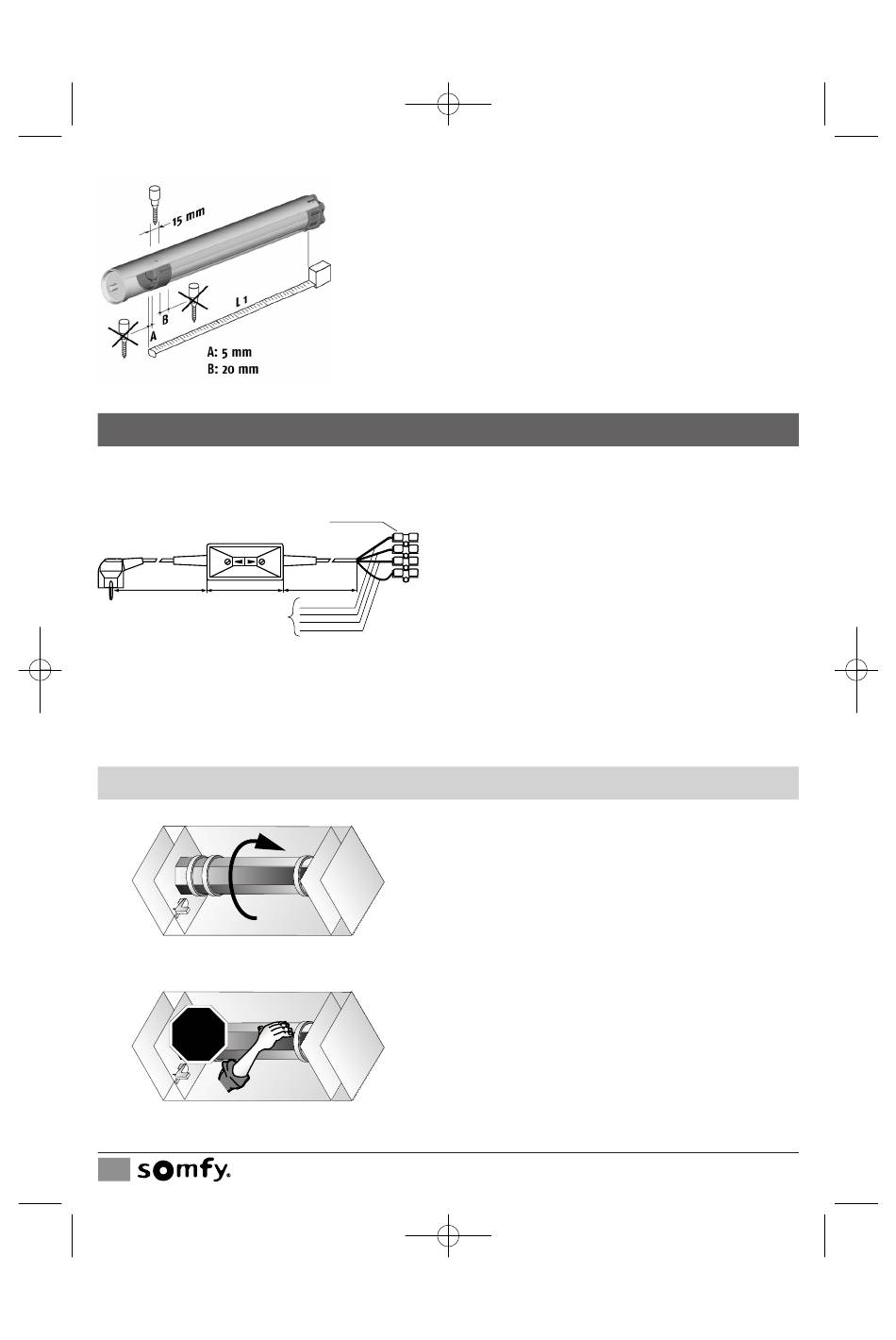

3. Inbetriebnahme
Anschließen des Montagekabels:
~1420
~80
Prüfen der Drehrichtungseinstellung
STOP
4
Klemmenleiste
~1440
blau
schwarz
°
4 x 0,75
braun
gelb/Grün
13.03.2009
11:17
Seite 4
Verschrauben Sie nun die Welle/das Präzisionsrohr mit
dem Mitnehmer an der vorher berechneten Stelle
(siehe Grafik).
Schließen Sie IPSO entsprechend der Klemmenbelegung
an.
1 Phase
braun
2 Phase
schwarz
3 Neutralleiter
blau
4 Erde
gelb-grün
Bitte auch Kapitel „Elektrischer Anschluss" und
„Sicherheitshinweise" beachten.
Bewegen Sie die Welle durch betätigen der
Knöpfe am Montagekabel in AB-Richtung.
Es sollte möglich sein, den Antrieb durch abbremsen der
Welle ohne großen Kraftaufwand zu stoppen.
