5012579 GA IPSO 03_09:GA IPSO 12-05.qxd

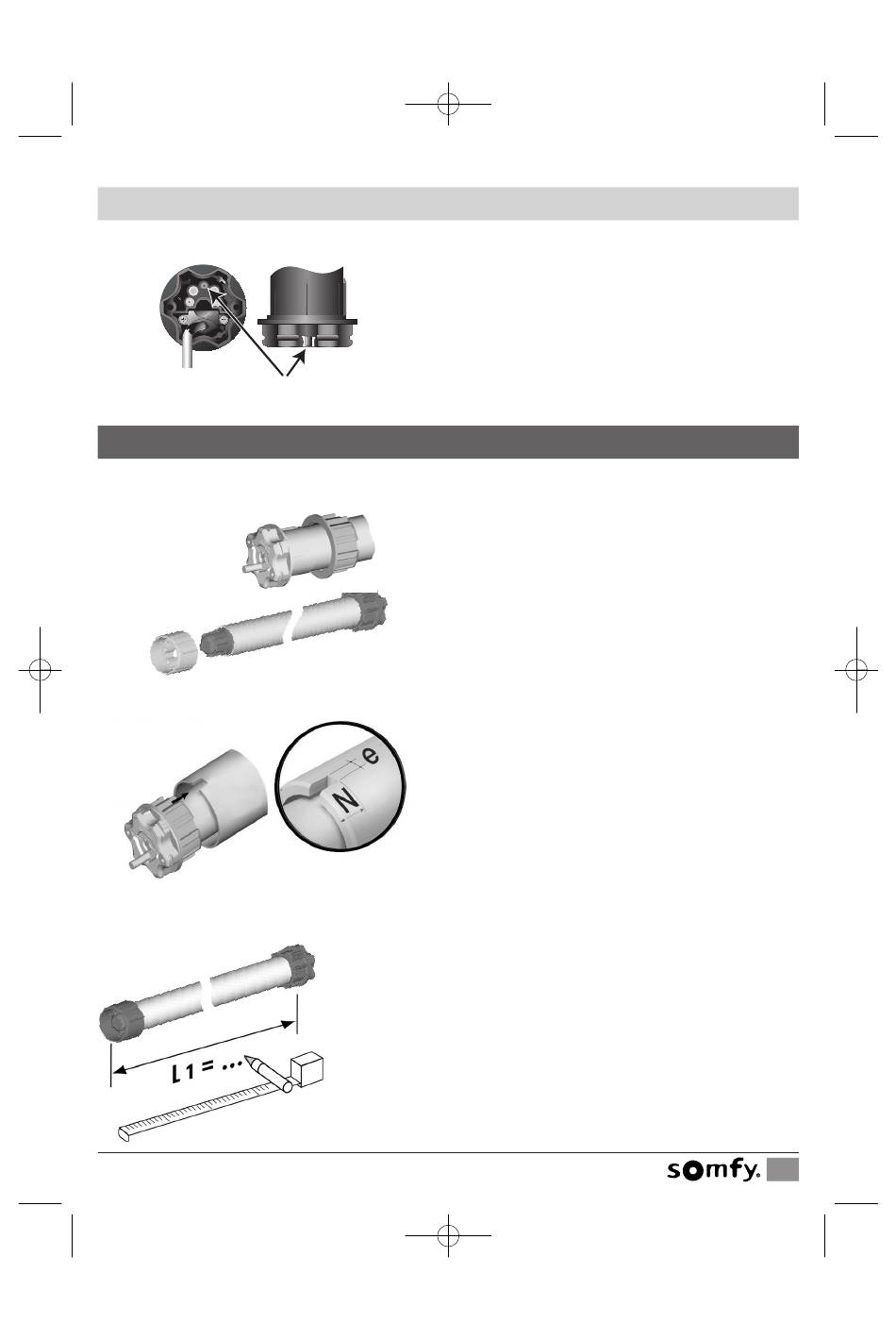

Prüfen der Einstellung
roter Resetknopf nicht eingerastet
2. Montage
Bei Fertigwellen:
➁
Bei Präzisionsrohren:
Der Mitnehmer sollte zur Sicherheit mit der Welle/dem Präzisionsrohr verschraubt werden.
IPSO
13.03.2009
Prüfen Sie, ob der rote Reset-Knopf nicht eingerastet ist.
Nehmen Sie hierzu den Antrieb so in die Hand, dass Sie
den Antriebskopf sehen. Der rote Reset-Knopf muss
sichtbar sein (siehe Grafik).
Ist dies nicht der Fall, wiederholen Sie die Einstellung der
Drehrichtung nochmals.
➀
Auf den Antrieb den zur jeweiligen Antriebswelle passen-
den Adapter ➀ schieben. Achten Sie hierbei bitte auf den
richtigen Sitz am Nocken.
Anschließend den passenden Mitnehmer ➁ aufclipsen.
Den Antrieb dem Profil entsprechend in die Welle schie-
ben. Achten Sie bei Verwendung eines Präzisionsrohres
bitte auf die Ausklinkung für den Nocken.
N = 25 mm
e = 3,95 mm
Messen Sie hierzu das Maß L 1 am Antrieb wie ne-ben-
stehend gezeigt oder entnehmen Sie dieses Maß den
technischen Daten (siehe S. 7).
11:17
Seite 3
3
