Einsteckantrieb ILT
Gebrauchsanleitung

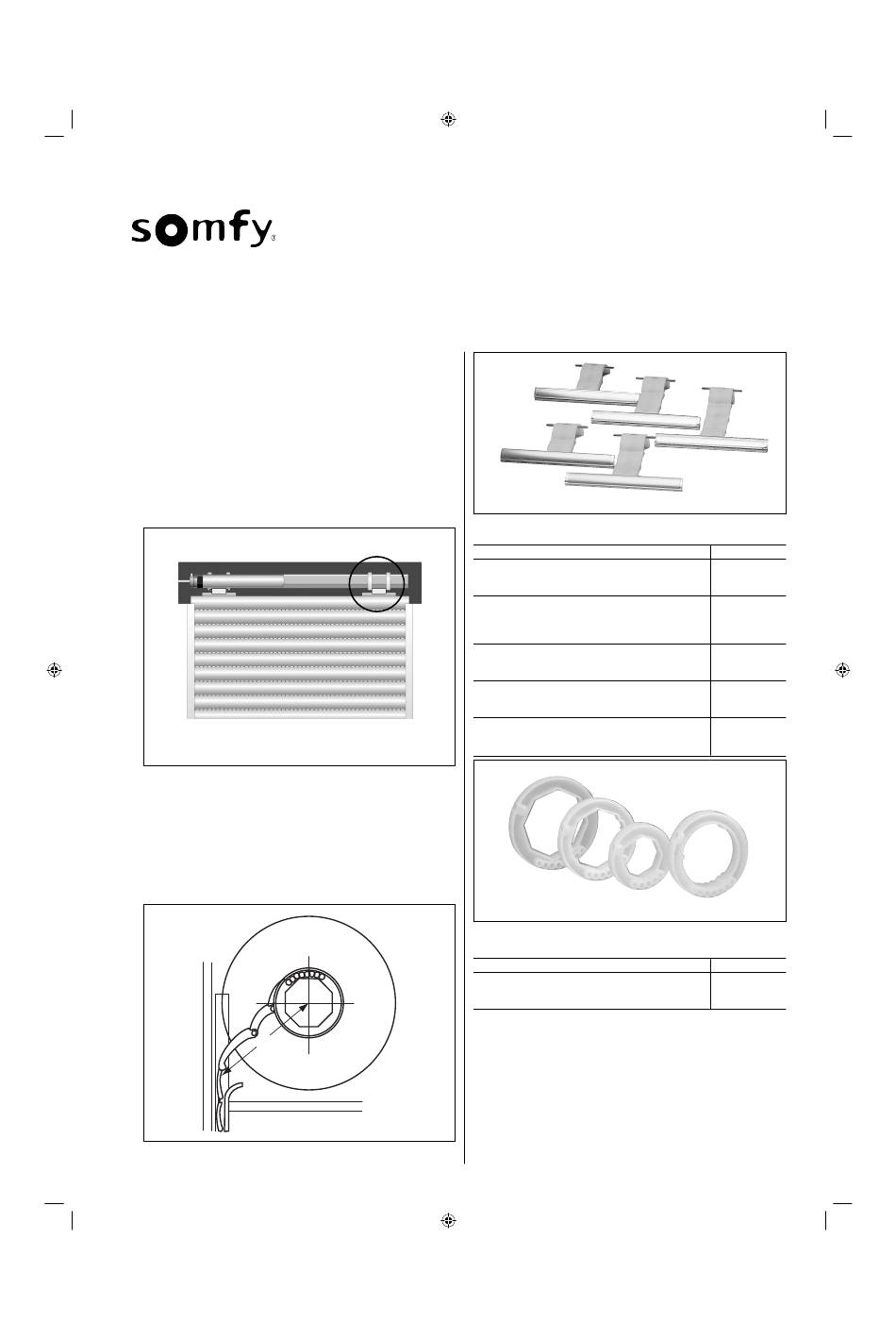

4.2 Hochschiebesicherung

Die in jedem SOMFY ILT-Einsteckantrieb integrierte elek-
tromagnetische Bremse verhindert, daß die Rollladen-
welle bei einem Hochschiebeversuch des Rollladenpan-
zers gedreht werden kann. Die SOMFY-Hochschiebe-
sicherung drückt den Rollladen zusätzlich nach unten. Er
kann daher nicht mehr über die Welle geschoben werden.
SOMFY ILT-Einsteckantrieb und SOMFY-Hochschiebe-
sicherung bilden zusammen ein effektives Sicherheits-
paket.
Die Auswahl des passenden Befestigungsriegels hängt
vom Typ des verwendeten Rollladensystems ab.
Maßgebend dafür ist der Abstand (a) von der Wellenmitte
bis zum ersten Stab des Rollladenpanzers. Dieser sollte
in geschlossenem Zustand noch im Einlaufstutzen geführt
werden.
a
Riegel
2-gliedrig Abstand a: 80-130 mm
Anwendungsbeispiel:
Standardprofile in Vorbauelement
3-gliedrig Abstand a: 120-170 mm
Anwendungsbeispiel:
Standardprofile in Vorbauelement und
24er- und 30er Fertigkasten
4-gliedrig Abstand a: 160-210 mm
Anwendungsbeispiel:
Standardprofile in 30 cm- und 36 cm-Fertigkasten
2-gliedrig für Miniprofil Abstand a: 80-130 mm
Anwendungsbeispiel:
Miniprofil in Vorbauelement
3-gliedrig für Miniprofil Abstand a: 120-170 mm
Anwendungsbeispiel:
Miniprofil in Vorbauelement
Befestigungsringe
für SW 60
Anwendungsbeispiel:
8-kant-Welle
(Pro Befestigungsriegel werden zwei Befestigungsringe benötigt.)
Bitte beachten Sie:
Die oben beschriebene einbruchhemmende Wirkung ist
nicht gegeben, wenn ein Freilaufmitnehmer (siehe S.6)
montiert ist.
Durch den Einbau der Hochschiebesicherung vergrößert
sich der Rollladen-Ballendurchmesser.
Art.-Nr.
9 700 209
9 700 210
9 700 211
9 700 212
9 700 213
Art.-Nr.
9 700 215
7
© by SOMFY Rottenburg
