1. Pistolengriff linke Hälfte
2. Pistolengriff rechte Hälfte
3. Abzugsachse
4. Hakenstift
5. Schraube für Hakenstrift
6. Schraube für Abzugsachse
7. Verschlussring
8. Baugruppe Farbkanal
9. O-Ring (10er Pack)
10. Spritzpistolenhaken
11. Montageschraube für Strahlventil
12. Ventildichtung
13. O-Ring (10er Pack)
14. Baugruppe Strahlventil
15. Baugruppe Gewindehülse
16. Teleskopfeder
17. Dichtung
18. Baugruppe Luftanschluss
19. O-Ring (10er Pack)
20. Baugruppe Tellerventil

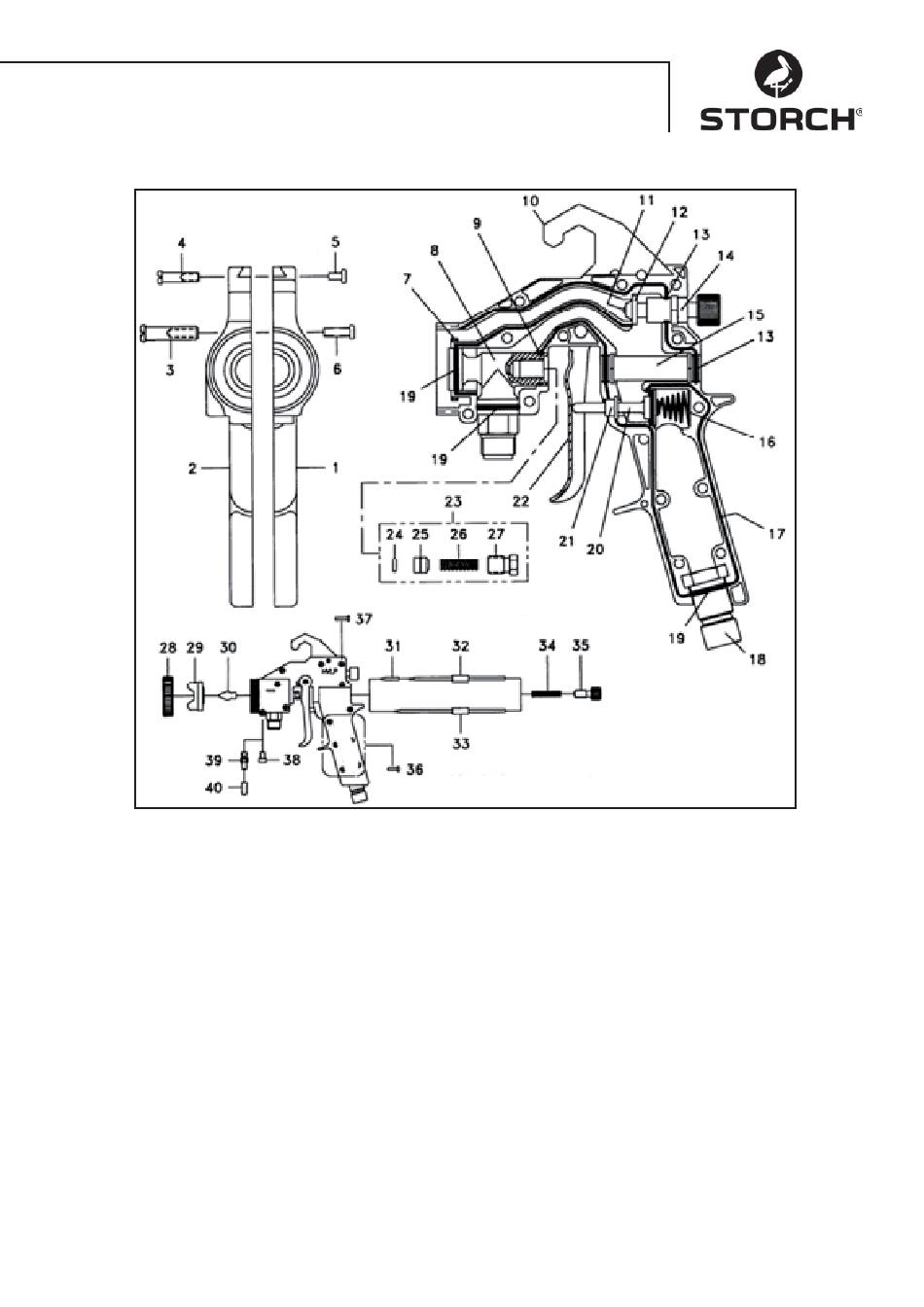

Detailzeichnung der Hängebecherpistole
9
21. Flanschbuchse
22. Abzug
23. Selbstnachstellender Dichtungssatz
24. O-Ring (10er Pack)
25. Nadelführung (2er Pack)
26. Druckfeder (3er Pack)
27. Dichtmutter
28. Sicherungsring
29. Luftkappe (Delrin) / (Aluminium)
30. Materialdüse
31. Nadelspitze (4er Pack)
32. Nadelschaft
33. Edelstahlnadel
34. Feder (5er Pack)
35. Nadelregulierungsschraube
36. 1/2"-Schrauben (kurz) (10er Pack)
37. 5/8"-Schraube (lang) (10er Pack)
38. Luftdruckanschlussstopfen
39. Druckluftstutzen
40. Druckluftstutzenkappe
