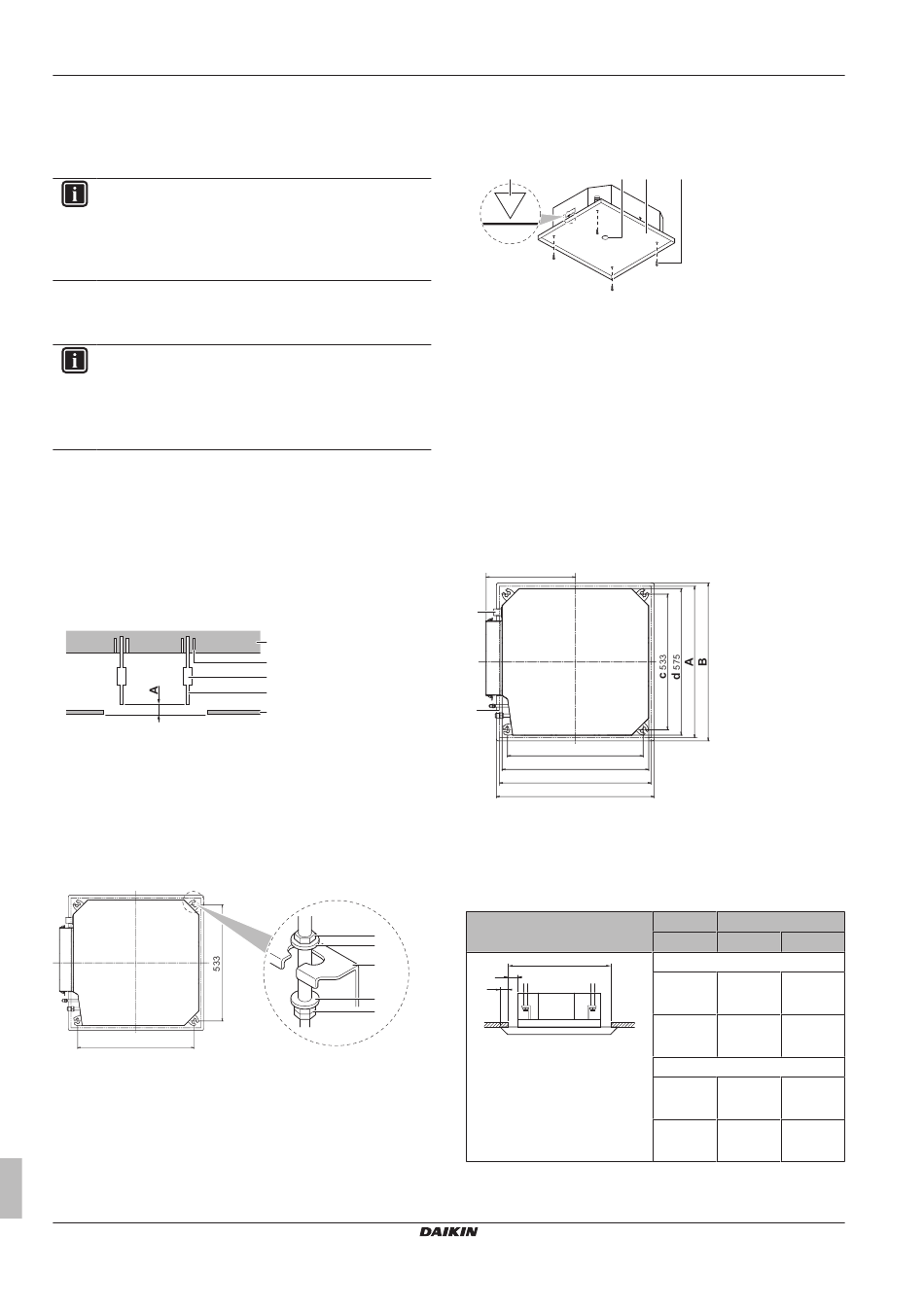

6 Installation
6.2 Montieren des Innengeräts
6.2.1 Vorsichtsmaßnahmen bei der Montage
des Innengeräts
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
6.2.2 Richtlinien zur Installation der
Inneneinheit
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
▪ Zierblende. Immer erst die Einheit installieren und dann die
Zierblende.
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewischt der Einheit zu halten. Falls keine ausreichende
Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie das
Gerät installieren.
▪ Bei bestehenden Decken sind Anker zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Anker oder andere bauseitig zu liefernde Teile zu
benutzen.
A 50~100 mm
a Deckenscheibe
b Anker
c Ausgleichsmutter oder Spannschraube
d Tragbolzen
e Abgehängte Decke
▪ Tragbolzen. Verwenden Sie M8~M10 Tragbolzen für die
Installation. Befestigen Sie den Aufhängebügel am Tragbolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe an der
Aufhängebügels.
533 (mm)
a1 Mutter (bauseitig zu liefern)
a2 Doppelmutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel (an der Einheit angebracht)
Referenz für Installateure und Benutzer
14
Einrichtung die zugehörige
a
b
c
d
e
oberen und unteren Seite
4×
a1
b
c
b
a2
▪ Pappschablone
Verpackung). Verwenden Sie die Pappschablone, um die korrekte
horizontale Position zu bestimmen. Sie zeigt die erforderlichen
Abmessungen und
Pappschablone an der Einheit befestigen.
a
a Mittelpunkt der Einheit
b Mittelpunkt der Deckenöffnung
c Pappschablone für die Installation (oberer Teil der
Verpackung)
d Schrauben (Zubehör)
▪ Deckenöffnung und Einheit:
▪ Achten Sie darauf, dass die Größe der Deckenöffnung im
Rahmen der folgenden Grenzen liegt:
Minimum: 585 mm damit es für die Einheit passt.
Maximum: 660 mm bei Installation mit BYFQ60B und 595 mm
bei Installation mit BYFQ60C und dabei darauf achten, dass
sich Zierblende und abgehängte Decke genug überlappen.
Falls die Deckenöffnung
Deckenmaterial hinzu.
▪ Achten Sie darauf, dass die Einheit und die Aufhängebügel
(Aufhängung) in der Deckenöffnung zentriert sind.
350
a
b
c
533
d
575
A
B
A 585~660 mm: Bei Installation mit BYFQ60B
585~595 mm: Bei Installation mit BYFQ60C
B 700 mm: Bei Installation mit BYFQ60B
620 mm: Bei Installation mit BYFQ60C
a Abflussrohr
des
b Kältemittelrohre
c Aufhängebügel-Abstand (Aufhängung)
d Einheit
A
B
C
A Deckenöffnung
B Abstand zwischen der Einheit und der Deckenöffnung
C Überlappung von Zierblende und abgehängter Decke
für die Installation (oberer
die Mittelpunkte. Sie
b c d
größer ist, geben
(mm)
Wenn A B
BYFQ60B
585 mm 5 mm
(= min.)
660 mm 42,5 mm
(= max.)
BYFQ60C
585 mm 5 mm
(= min.)
595 mm 10 mm
(= max.)
FFA25~60A2VEB
Split-System-Klimageräte
4P456965-1 – 2017.03
Teil der
können die
Sie extra
Dann
C
57,5 mm
20 mm
17,5 mm
12,5 mm
