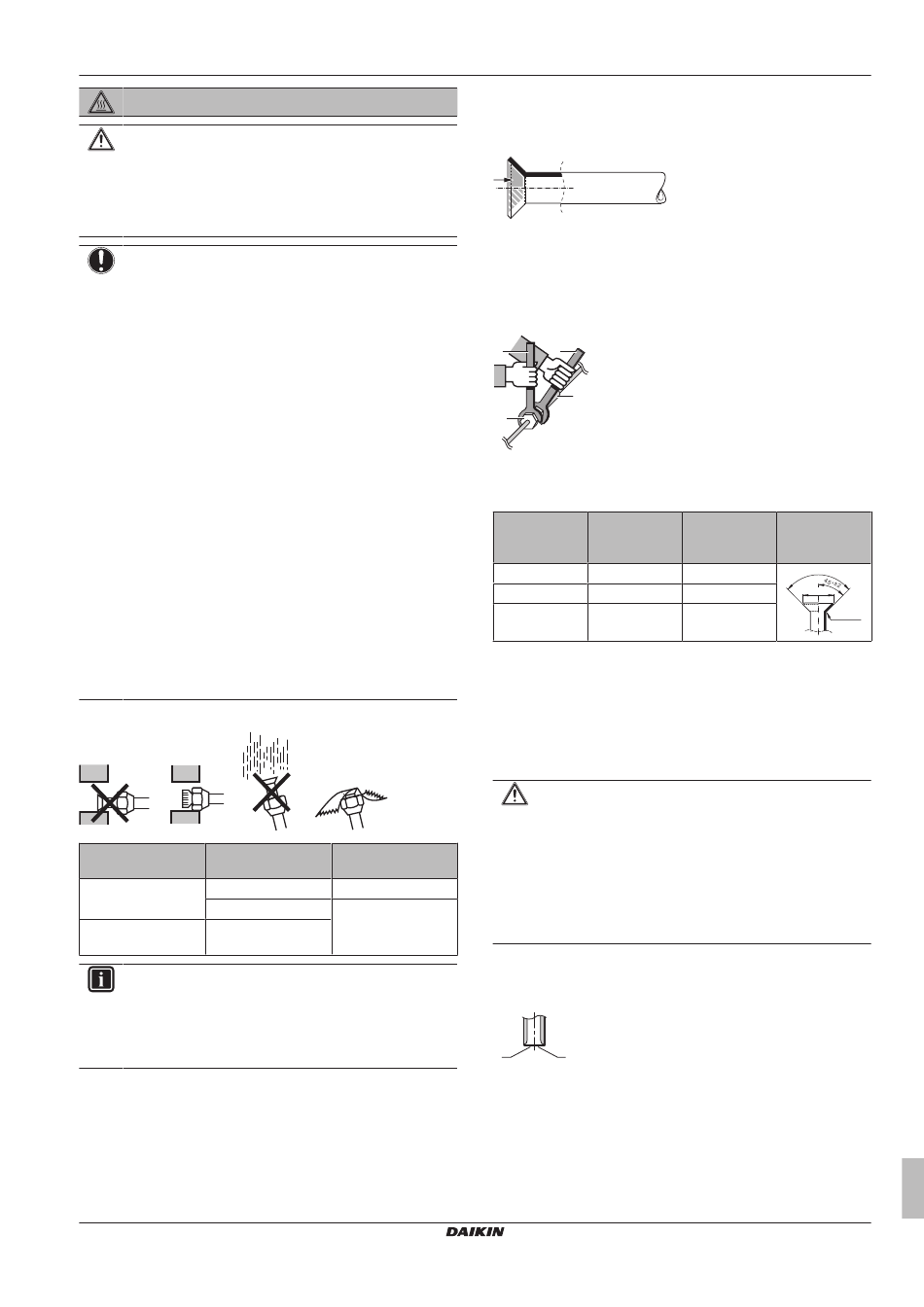

GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ NIEMALS einen Trockner bei dieser Einheit installieren,
sonst kann sich deren Lebensdauer verkürzen. Das
trocknende Material kann sich ablösen und das System
beschädigen.
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der
Kältemittel-Rohrleitungen:
▪ Darauf achten, dass in den Kältemittelkreislauf nur das
vorgesehene Kältemittel gelangt, keine anderen Stoffe
(z. B. Luft).
▪ Nur R32 oder R410A
hinzuzufügen ist.
▪ Verwenden Sie ausschließlich Installationswerkzeuge
(z. B. Manometer-Set), die speziell für R32 oder
(a)
R410A ausgelegt sind und dem Druck standhalten.
Und achten Sie
Substanzen (einschließlich
Feuchtigkeit) in das System gelangen.
▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden
KEINER mechanischen Beanspruchung ausgesetzt
sind.
▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die
Rohre dringen können, schützen Sie die Rohre so, wie
es in der folgenden Tabelle beschrieben wird.
▪ Beim Durchführen von Kupferrohren durch Wände
muss mit besonderer Vorsicht vorgegangen werden
(siehe Abbildung unten).
Informationen zum zu verwendenden Kältemittel siehe
Spezifikation der Außeneinheit.
(a) Informationen zum zu verwendenden Kältemittel siehe
Spezifikation der Außeneinheit.
Gerät Installationszeitrau
Außengerät >1 Monat
<1 Monat
Innengerät Unabhängig vom
Zeitraum
INFORMATION
Öffnen Sie das Absperrventil des Kältemittels erst,
nachdem Sie die Kältemittelleitungen überprüft haben.
Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird
empfohlen, das Kältemittel-Absperrventil
Auffüllen zu öffnen.
6.3.3 Richtlinien zum Anschließen von
Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
FFA25~60A2VEB
Split-System-Klimageräte
4P456965-1 – 2017.03
(a)
verwenden, wenn Kältemittel
darauf, dass keine fremden
Mineralöle oder
Schutzmethode
m
Rohr quetschen
Rohr quetschen oder
mit Klebeband
abdichten
nach dem
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie immer 2
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter immer einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke Anzugsdrehm
(mm) oment (N•m)
Ø6,4 15~17
Ø9,5 33~39
Ø12,7 50~60
6.3.4

Hinweise zum Biegen der Rohre

Verwenden Sie eine Rohrbiegezange
Rohrbiegungen sollten so behutsam wie möglich erfolgen (der
Biegeradius sollte 30 bis 40 mm oder mehr betragen).
6.3.5

So dornen Sie Rohrenden auf

ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas
austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden
Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu
verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem
Gerät beiliegen.
Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche
nach unten, damit die Späne nicht in das Rohr fallen.
a b
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen
Sie sie auf das Rohr.
4 Dornen Sie das Rohr auf. Verwenden Sie genau die in der
folgenden Abbildung gezeigte Position.
6 Installation
Aufweitungsm Form der
aße (A) (mm) Aufweitung
(mm)
90° ±2
8,7~9,1
A
12,8~13,2
16,2~16,6
R=0.4~0.8
zum Biegen. Alle
Bei Verwendung anderer
