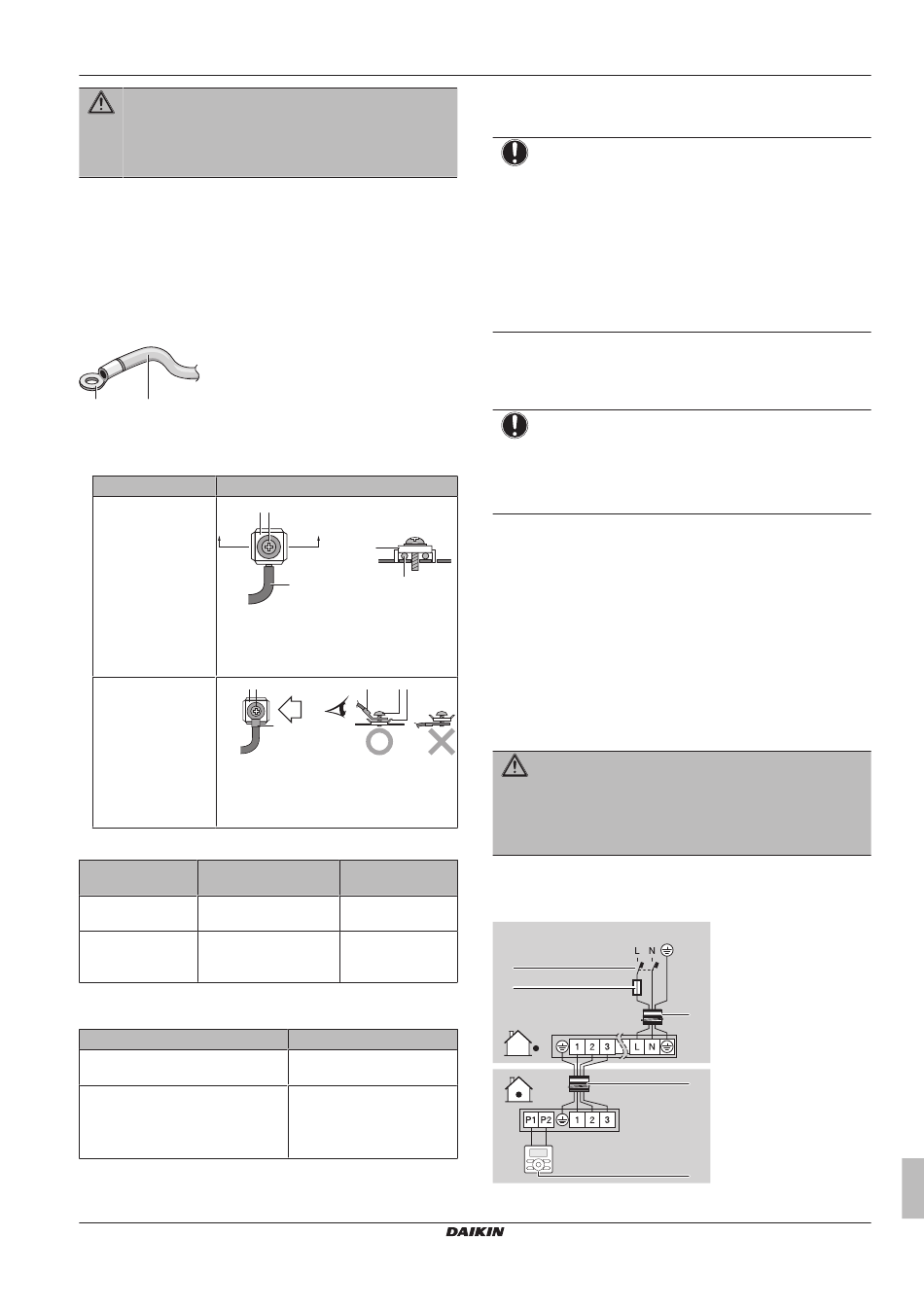

WARNUNG
Bei Beschädigungen des Stromversorgungskabels muss
dieses vom Hersteller, einem Kundendienstvertreter oder
einer entsprechend qualifizierten Fachkraft ausgewechselt
werden, um Gefährdungsrisiken auszuschließen.
6.4.3
Richtlinien zum Anschließen der
elektrischen Leitungen
Beachten Sie Folgendes:
▪ Wenn verlitzte Leitungsdrähte verwendet werden, müssen auf der
Spitze auf jeden Fall runde, gecrimpte Klemmen installiert werden.
Platzieren Sie die runden, gecrimpten Klemmen für den Anschluss
auf dem Kabel bis zu dem bedeckten Teil und befestigen Sie den
Anschluss mit einem geeigneten Werkzeug.
b
a
a
Leitungsseil
b
Runde, gecrimpte Klemme für den Anschluss
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Ringscheibe
c b
Verlitzter
Leitungsdraht mit
runder, gecrimpter
Klemme
a Klemme
b Schraube
c Flache Ringscheibe
Anzugsdrehmomente
Kabel
Schraubengröße
Verbindungskabel
(innen↔außen)
Kabel der
Benutzerschnittstell
e
6.4.4
Spezifikationen der Standardelektroteile
Komponente
Verbindungskabel (innen↔außen)
Kabel der Benutzerschnittstelle
FFA25~60A2VEB
Split-System-Klimageräte
4P456965-1 – 2017.03
Installationsverfahren
c b
AA´
A´
c
a
a
a
b
c
B
B
a
Anzugsdrehmome
nt (N•m)
M4
1,18~1,44
M3.5
0,79~0,97
Spezifikation
Kabelquerschnitt mindestens
2,5 mm² für 230 V
Vinylkabel mit 0,75 bis
1,25 mm² Ummantelung oder
Kabel (2-adrig)
Maximum = 500 m
6.4.5
Elektrokabel an der Inneneinheit
anschließen
HINWEIS
▪ Halten
Sie
sich
Lieferumfang der Einheit enthalten, auf der Innenseite
der Wartungsblende).
▪ In den Verkabelungsinstruktionen (zusammen mit der
Einheit geliefert, im Zubehörbeutel enthalten) wird
beschrieben, wie Sie die Zierblende und das Sensor-Kit
anschließen.
▪ Achten
Sie
darauf,
ordnungsgemäße Anbringung der Wartungsblende
verhindern.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabeln
stets mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt
örtlich
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen nicht direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende abnehmen.
2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen, dann das
Kabel mit Kabelbindern fixieren.
3 Verbindungskabel (innen↔außen): Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (darauf
achten, dass die Nummern mit denen der Außeneinheit
übereinstimmen; auch das Erdkabel anschließen), dann das
Kabel mit Kabelbindern fixieren.
4 Das kleine Dämmungskissen (Zubehör) teilen und um die Kabel
wickeln, um zu verhindern, dass von außen Wasser in das
Gerät eindringen kann. Alle Zwischenräume dicht machen,
damit keine Kleintiere ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
5 Die Wartungsblende wieder anbringen.
▪ Doppel- oder Multisystem. 1 Benutzerschnittstelle regelt 1
Inneneinheit.
1~ 50 Hz
220-240 V
c
d
6 Installation
an
den
Elektroschaltplan
(im
dass
Kabel
NICHT
die
getrennt
verlegt
werden.
b
a
e1
Referenz für Installateure und Benutzer
