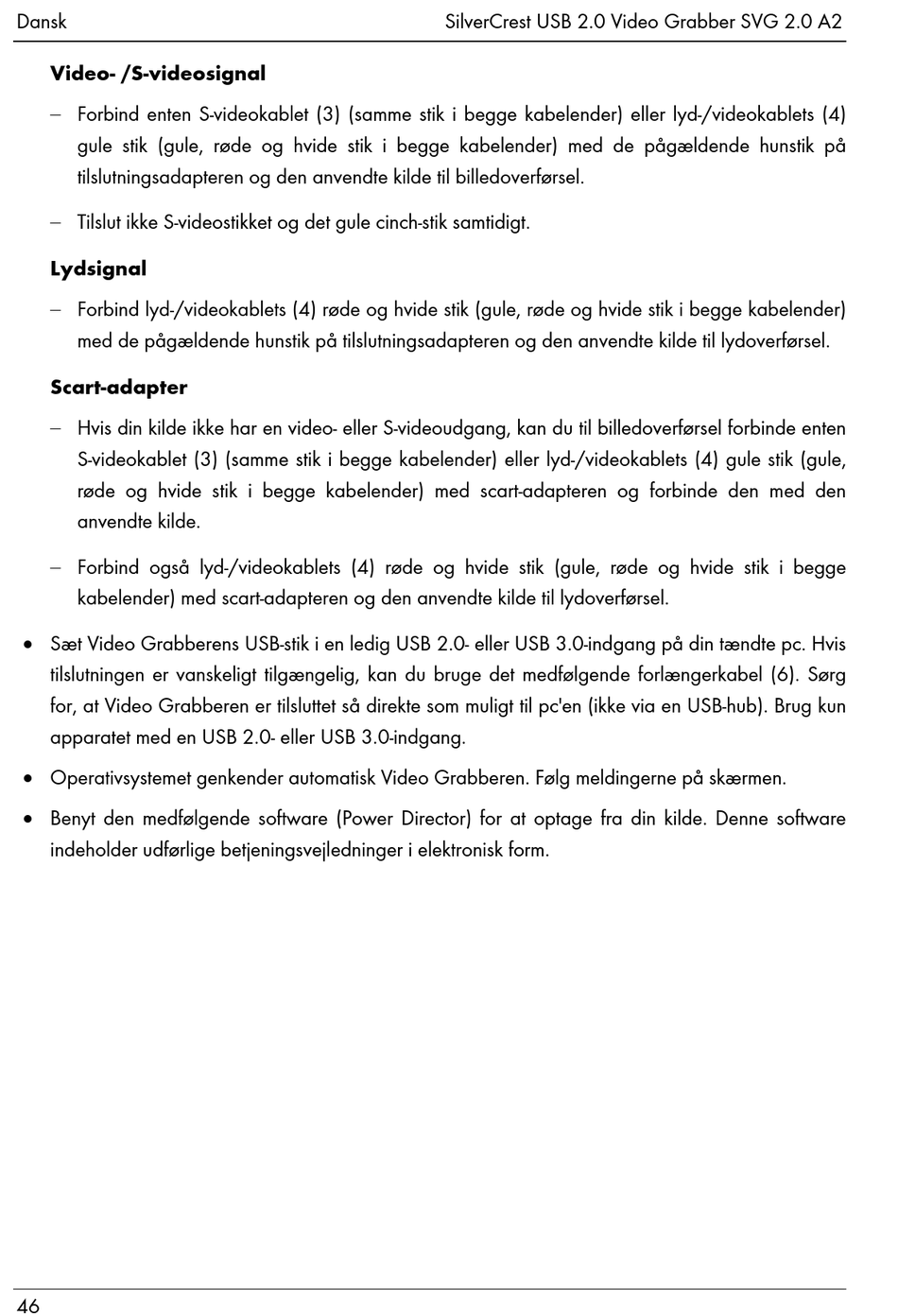

Silvercrest SVG 2.0 A2 Bedienungsanleitung Und Serviceinformationen Seite 47

Dansk
Video- /S-videosignal
 Forbind enten S-videokablet (3) (samme stik i begge kabelender) eller lyd-/videokablets (4)
gule stik (gule, røde og hvide stik i begge kabelender) med de pågældende hunstik på
tilslutningsadapteren og den anvendte kilde til billedoverførsel.
 Tilslut ikke S-videostikket og det gule cinch-stik samtidigt.
Lydsignal
 Forbind lyd-/videokablets (4) røde og hvide stik (gule, røde og hvide stik i begge kabelender)
med de pågældende hunstik på tilslutningsadapteren og den anvendte kilde til lydoverførsel.
Scart-adapter
 Hvis din kilde ikke har en video- eller S-videoudgang, kan du til billedoverførsel forbinde enten
S-videokablet (3) (samme stik i begge kabelender) eller lyd-/videokablets (4) gule stik (gule,
røde og hvide stik i begge kabelender) med scart-adapteren og forbinde den med den
anvendte kilde.
 Forbind også lyd-/videokablets (4) røde og hvide stik (gule, røde og hvide stik i begge
kabelender) med scart-adapteren og den anvendte kilde til lydoverførsel.
 Sæt Video Grabberens USB-stik i en ledig USB 2.0- eller USB 3.0-indgang på din tændte pc. Hvis
tilslutningen er vanskeligt tilgængelig, kan du bruge det medfølgende forlængerkabel (6). Sørg
for, at Video Grabberen er tilsluttet så direkte som muligt til pc'en (ikke via en USB-hub). Brug kun
apparatet med en USB 2.0- eller USB 3.0-indgang.
 Operativsystemet genkender automatisk Video Grabberen. Følg meldingerne på skærmen.
 Benyt den medfølgende software (Power Director) for at optage fra din kilde. Denne software
indeholder udførlige betjeningsvejledninger i elektronisk form.
46
SilverCrest USB 2.0 Video Grabber SVG 2.0 A2
