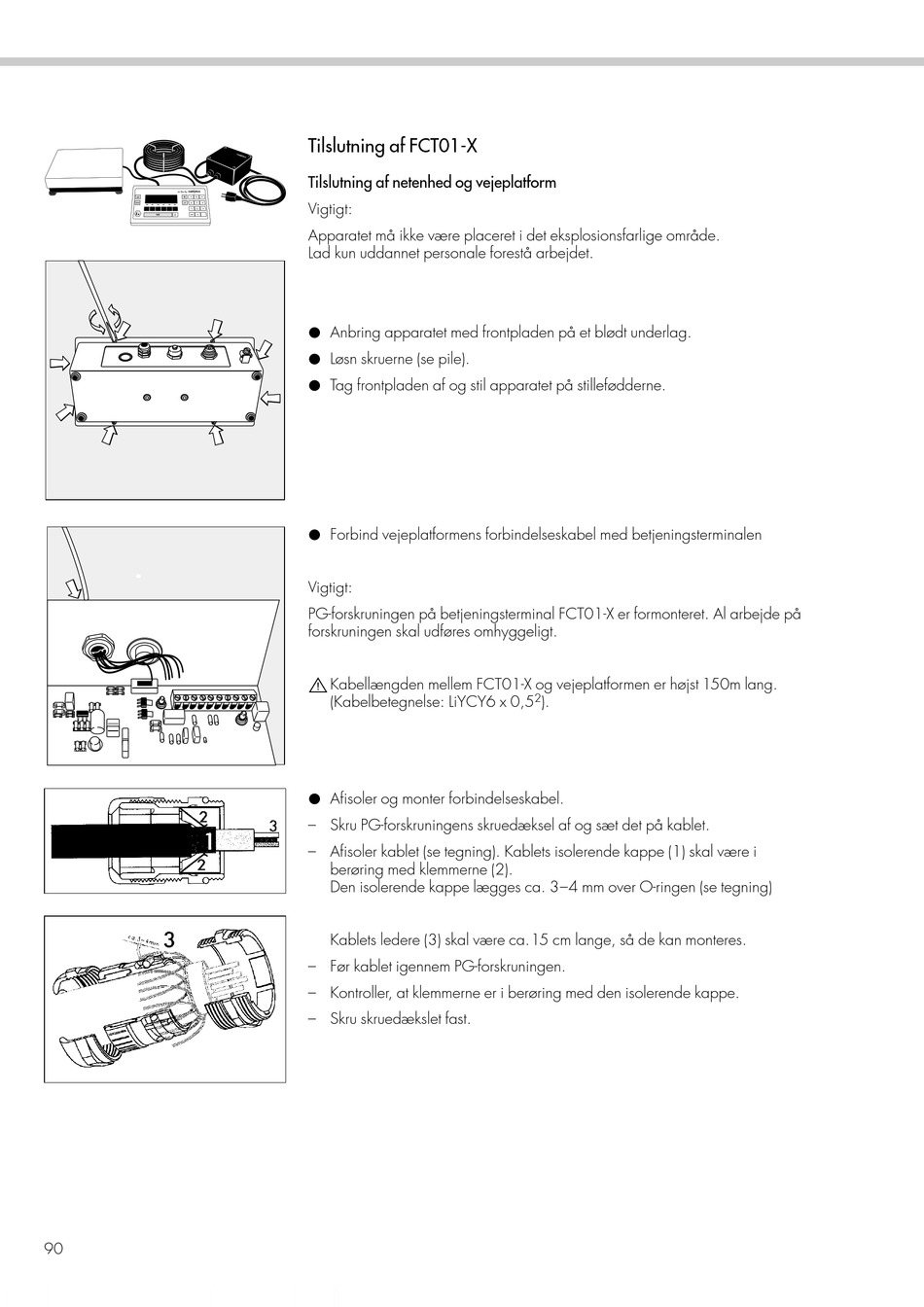

Tilslutning af FCT01-X
Tilslutning af netenhed og vejeplatform
Vigtigt:
Apparatet må ikke være placeret i det eksplosionsfarlige område.
Lad kun uddannet personale forestå arbejdet.
§ Anbring apparatet med frontpladen på et blødt underlag.
§ Løsn skruerne (se pile).
§ Tag frontpladen af og stil apparatet på stillefødderne.
§ Forbind vejeplatformens forbindelseskabel med betjeningsterminalen
Vigtigt:
PG-forskruningen på betjeningsterminal FCT01-X er formonteret. Al arbejde på
forskruningen skal udføres omhyggeligt.
! Kabellængden mellem FCT01-X og vejeplatformen er højst 150m lang.
(Kabelbetegnelse: LiYCY6 x 0,5
§ Afisoler og monter forbindelseskabel.
– Skru PG-forskruningens skruedæksel af og sæt det på kablet.
– Afisoler kablet (se tegning). Kablets isolerende kappe (1) skal være i
berøring med klemmerne (2).
Den isolerende kappe lægges ca. 3–4 mm over O-ringen (se tegning)
Kablets ledere (3) skal være ca.15 cm lange, så de kan monteres.
– Før kablet igennem PG-forskruningen.
– Kontroller, at klemmerne er i berøring med den isolerende kappe.
– Skru skruedækslet fast.
