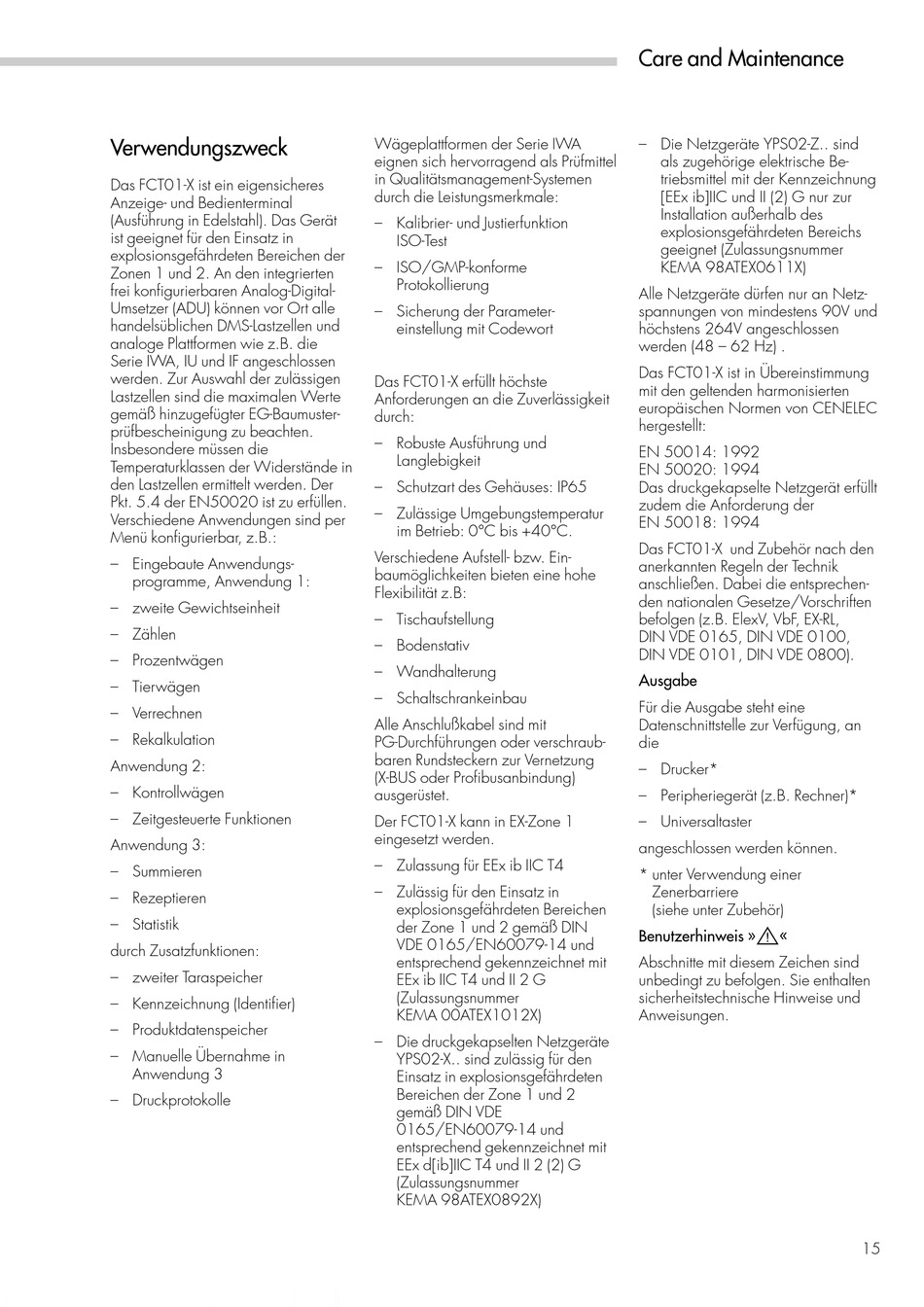

Verwendungszweck
Das FCT01-X ist ein eigensicheres
Anzeige- und Bedienterminal
(Ausführung in Edelstahl). Das Gerät
ist geeignet für den Einsatz in
explosionsgefährdeten Bereichen der
Zonen 1 und 2. An den integrierten
frei konfigurierbaren Analog-Digital-
Umsetzer (ADU) können vor Ort alle
handelsüblichen DMS-Lastzellen und
analoge Plattformen wie z.B. die
Serie IWA, IU und IF angeschlossen
werden. Zur Auswahl der zulässigen
Lastzellen sind die maximalen Werte
gemäß hinzugefügter EG-Baumuster-
prüfbescheinigung zu beachten.
Insbesondere müssen die
Temperaturklassen der Widerstände in
den Lastzellen ermittelt werden. Der
Pkt. 5.4 der EN50020 ist zu erfüllen.
Verschiedene Anwendungen sind per
Menü konfigurierbar, z.B.:
– Eingebaute Anwendungs-
programme, Anwendung 1:
– zweite Gewichtseinheit
– Zählen
– Prozentwägen
– Tierwägen
– Verrechnen
– Rekalkulation
Anwendung 2:
– Kontrollwägen
– Zeitgesteuerte Funktionen
Anwendung 3:
– Summieren
– Rezeptieren
– Statistik
durch Zusatzfunktionen:
– zweiter Taraspeicher
– Kennzeichnung (Identifier)
– Produktdatenspeicher
– Manuelle Übernahme in
Anwendung 3
– Druckprotokolle
Wägeplattformen der Serie IWA
eignen sich hervorragend als Prüfmittel
in Qualitätsmanagement-Systemen
durch die Leistungsmerkmale:
– Kalibrier- und Justierfunktion
ISO-Test
– ISO/GMP-konforme
Protokollierung
– Sicherung der Parameter-
einstellung mit Codewort
Das FCT01-X erfüllt höchste
Anforderungen an die Zuverlässigkeit
durch:
– Robuste Ausführung und
Langlebigkeit
– Schutzart des Gehäuses: IP65
– Zulässige Umgebungstemperatur
im Betrieb: 0°C bis +40°C.
Verschiedene Aufstell- bzw. Ein-
baumöglichkeiten bieten eine hohe
Flexibilität z.B:
– Tischaufstellung
– Bodenstativ
– Wandhalterung
– Schaltschrankeinbau
Alle Anschlußkabel sind mit
PG-Durchführungen oder verschraub-
baren Rundsteckern zur Vernetzung
(X-BUS oder Profibusanbindung)
ausgerüstet.
Der FCT01-X kann in EX-Zone 1
eingesetzt werden.
– Zulassung für EEx ib IIC T4
– Zulässig für den Einsatz in
explosionsgefährdeten Bereichen
der Zone 1 und 2 gemäß DIN
VDE 0165/EN60079-14 und
entsprechend gekennzeichnet mit
EEx ib IIC T4 und II 2 G
(Zulassungsnummer
KEMA 00ATEX1012X)
– Die druckgekapselten Netzgeräte
YPS02-X.. sind zulässig für den
Einsatz in explosionsgefährdeten
Bereichen der Zone 1 und 2
gemäß DIN VDE
0165/EN60079-14 und
entsprechend gekennzeichnet mit
EEx d[ib]IIC T4 und II 2 (2) G
(Zulassungsnummer
KEMA 98ATEX0892X)
Care and Maintenance
– Die Netzgeräte YPS02-Z.. sind
als zugehörige elektrische Be-
triebsmittel mit der Kennzeichnung
[EEx ib]IIC und II (2) G nur zur
Installation außerhalb des
explosionsgefährdeten Bereichs
geeignet (Zulassungsnummer
KEMA 98ATEX0611X)
Alle Netzgeräte dürfen nur an Netz-
spannungen von mindestens 90V und
höchstens 264V angeschlossen
werden (48 – 62 Hz) .
Das FCT01-X ist in Übereinstimmung
mit den geltenden harmonisierten
europäischen Normen von CENELEC
hergestellt:
EN 50014: 1992
EN 50020: 1994
Das druckgekapselte Netzgerät erfüllt
zudem die Anforderung der
EN 50018: 1994
Das FCT01-X und Zubehör nach den
anerkannten Regeln der Technik
anschließen. Dabei die entsprechen-
den nationalen Gesetze/Vorschriften
befolgen (z.B. ElexV, VbF, EX-RL,
DIN VDE 0165, DIN VDE 0100,
DIN VDE 0101, DIN VDE 0800).
Ausgabe
Für die Ausgabe steht eine
Datenschnittstelle zur Verfügung, an
die
– Drucker*
– Peripheriegerät (z.B. Rechner)*
– Universaltaster
angeschlossen werden können.
* unter Verwendung einer
Zenerbarriere
(siehe unter Zubehör)
!
«
Benutzerhinweis »
Abschnitte mit diesem Zeichen sind
unbedingt zu befolgen. Sie enthalten
sicherheitstechnische Hinweise und
Anweisungen.
