weinor BiEasy 15M Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. weinor Anleitungen
  4. Funksystem
  5. BiEasy Box
  6. Bedienungsanleitung

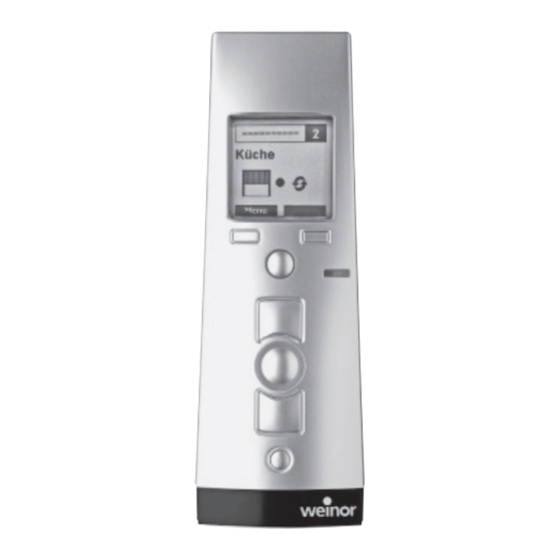

weinor BiEasy 15M Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für BiEasy 15M:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

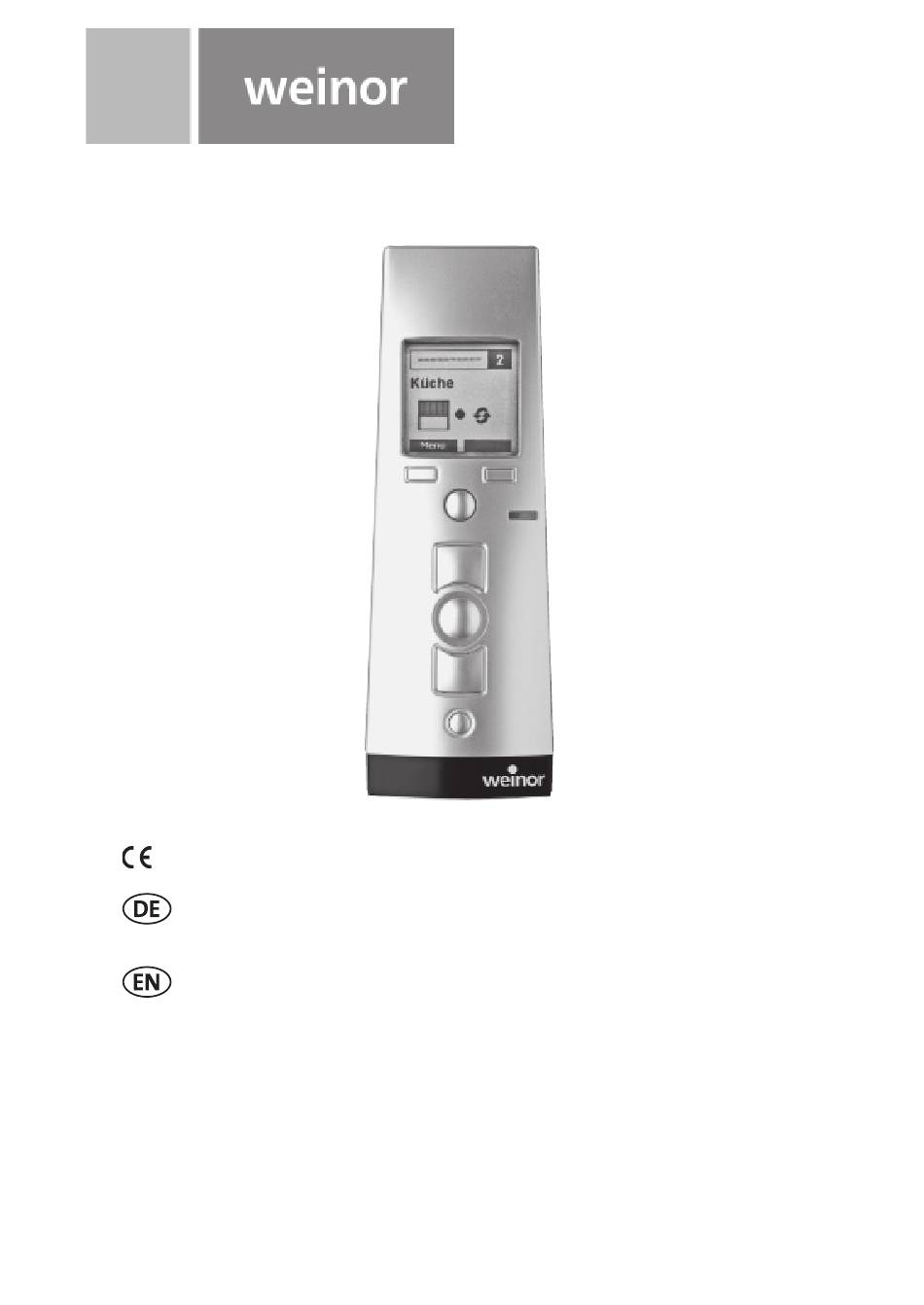

0682
Bedienungsanleitung
Bitte bewahren Sie die Bedienungsanleitung auf!
Operating instructions
Keep the operating instructions in a safe place!
Instructions d'utilisation
Conservez ces instructions d'utilisation !
Gebruiksaanwijzing (vertaling)
Bewaar deze instructies!
BiEasy 15M
181226501_DE_0213
