BS2000-Geräte verwalten
SU x86
0 1
Switch Switch
FC 4A FC 5A
50:06: 50:06:
04:...59 04:...46
<serial#>

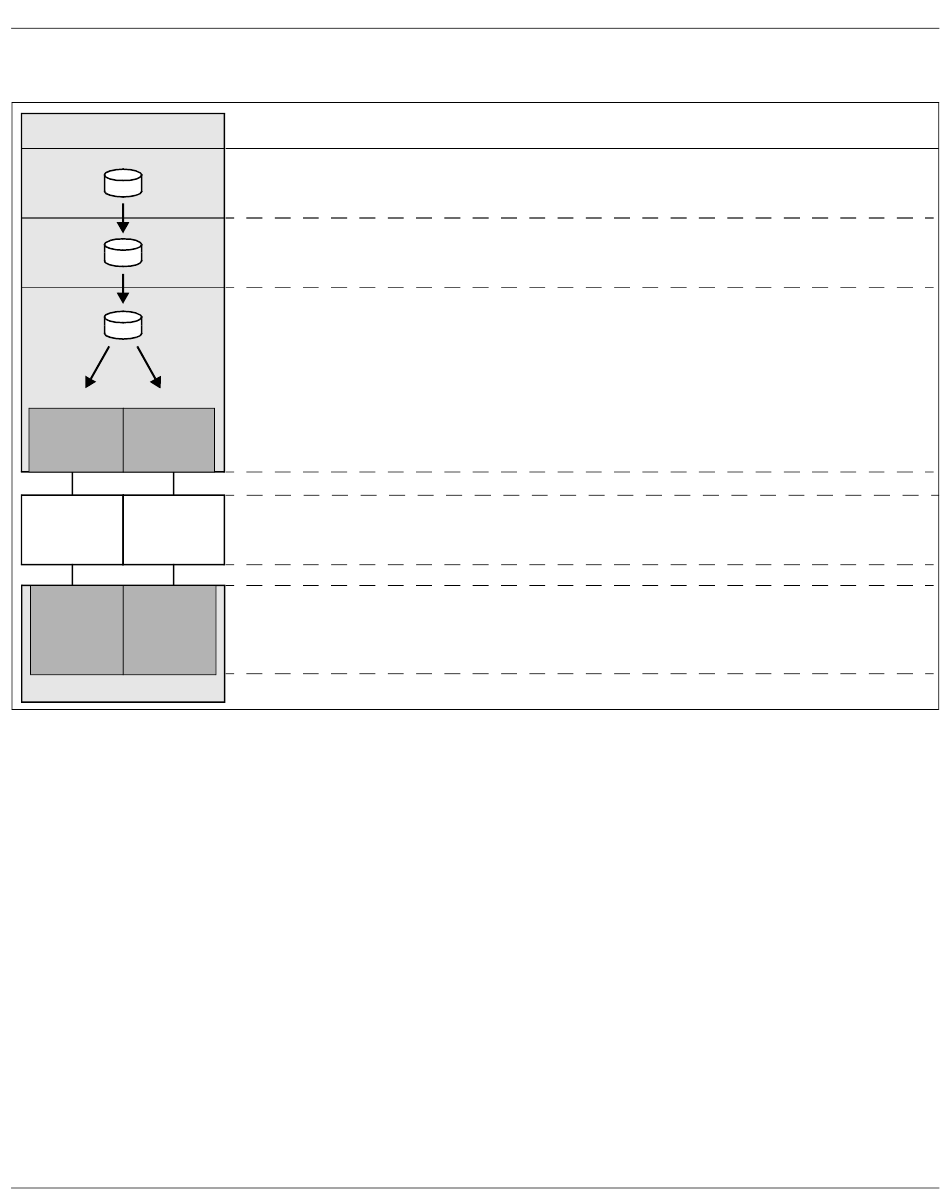

Bild 12: Geräte-Konfiguration an einer SU x86 am Beispiel eines Plattenspeichersystems
Die Konfiguration von BS2000-Platten über FibreChannel an einer SU x86 ist also auf
Storage(1)-, Switch(2)-, und X2000(4)-Ebene vorzunehmen. Auf Multipath(3)-Ebene ist
keine spezielle Konfiguration notwendig. Es ist allerdings notwendig, dass Multipath die an-
geschlossenen Geräte kennt. Dazu kann der Service gegebenenfalls ein Erfassen (Scan)
der Geräte anstoßen. Wenn eine Betriebsunterbrechung akzeptabel ist, können Sie alter-
nativ den Neustart der Server-Unit anstoßen.
Storage-Ebene
●
Die Einstellungen im Speichersystem sollte ein qualifizierter Techniker vornehmen.
FibreChannel Switch
●
Im FibreChannel Switch wird die Zone eingestellt.
X2000
●
Konfigurieren Sie mit dem SE Manager die Platten des Speichersystems als BS2000-
Platten der SU x86. Platten vom Typ D3475-8F muss der Service zuvor partitionieren.
Wenn Platten vom Typ D3475-8F von einem SX-Server übernommen werden, behal-
ten sie (aus Gründen der Kompatibilität) den Solaris-Label.
146
Instanz Ebene Aufgabe / Darstellung
BS2000 MN
X2000 4 Zuordnung von BS2000-
Gerät zu Linux-Gerät
Multipath 3 Pfadverwaltung, Abbildung
auf physikalisches Gerät
und Zuordnung zu WWPN
des Speichersystems
Switch 2 Zoning
Sichtbarkeit der Ports
FC-Adapter 1 Zuordnung von LUN zu
logical device #
Geräte verwalten
Konfigurationsbeispiel
2000
MN 2000 : /xemp<serial#><lun>
/xemp<serial#><lun> →
0: wwn 50:06:04:...59
und
1: wwn 50:06:04:...46
4A : lun 000 → logical volume 010
5A : lun 000 → logical volume 010
