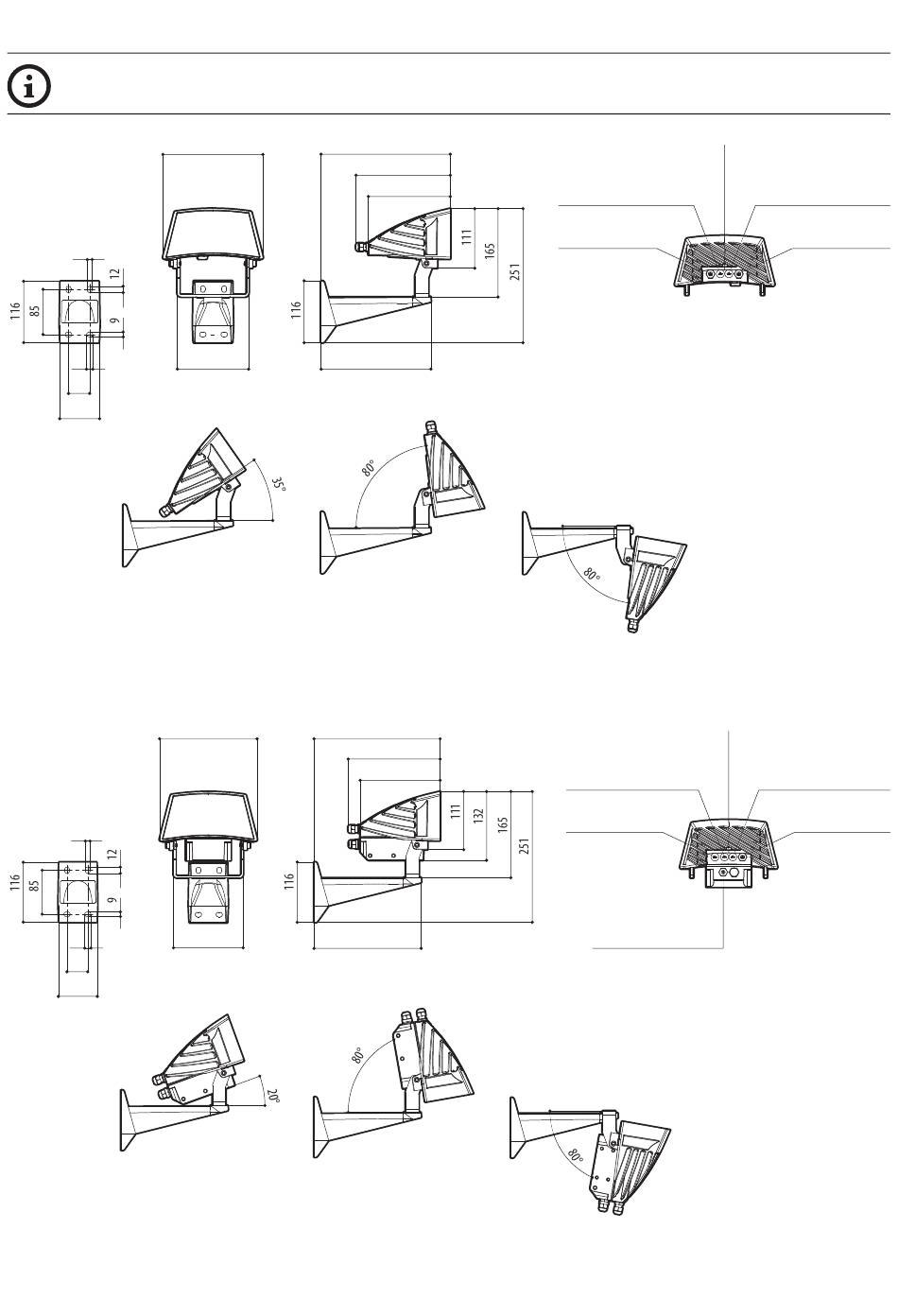

10 Технические чертежи
Размеры указаны в миллиметрах.
9
12
40
75
Рис. 15 GEKO IRN (от 12Vdc a 24Vdc, 24Vac).
9
12
40
75
Рис. 16 GEKO IRN (от 100Vac a 240Vac).
187
134 206
187
134 206
242
176
153
242
176
153
СУМЕРЕЧНЫЙ ДАТЧИК
РЕГУЛИРОВКА ПОРОГА
СРАБАТЫВАНИЯ
СУМЕРЕЧНОГО ДАТЧИКА
КАБЕЛЬНЫЕ
СИГНАЛЫ
СУМЕРЕЧНЫЙ ДАТЧИК
РЕГУЛИРОВКА ПОРОГА
СРАБАТЫВАНИЯ
СУМЕРЕЧНОГО ДАТЧИКА
КАБЕЛЬНЫЕ
СИГНАЛЫ
КАБЕЛЬ ПИТАНИЯ
РЕГУЛИРОВКА
МОЩНОСТИ СВЕТОДИОДНЫХ
ОСВЕТИТЕЛЕЙ
КАБЕЛЬ
ПИТАНИЯ
РЕГУЛИРОВКА
МОЩНОСТИ СВЕТОДИОДНЫХ
ОСВЕТИТЕЛЕЙ
КАБЕЛЬ
ПИТАНИЯ
