7.2.4 Spécifications techniques des
câbles
Par rapport au type de projecteur et à la tension
d'alimentation, respecter les longueurs maximales
suivantes pour les câbles d'alimentation.
Alimentation, 12Vdc
• Chute de tension: 0.6V max.
• Tension minimale à l'entrée du cordon
d'alimentation fourni avec le projecteur: 11.4Vdc.
SPÉCIFICATIONS DES CÂBLES (ALIMENTATION, 12VDC)
Section du câble
0.75mm² (18AWG)
1mm² (17AWG)
1.5mm² (16AWG)
2.5mm² (14AWG)
4mm² (10AWG)
Tab. 2
Alimentation, 24Vac ou 24Vdc
• Chute de tension: 3V max.
• Tension minimale à l'entrée du cordon
d'alimentation fourni avec le projecteur: 21Vac.
SPÉCIFICATIONS DES CÂBLES (ALIMENTATION, 24VAC OU 24VDC)
Section du câble
0.75mm² (18AWG)
1mm² (17AWG)
1.5mm² (16AWG)
2.5mm² (14AWG)
4mm² (10AWG)
Tab. 3
MNVCIRN_1828_FR
Longueur maximale
4.5m
6.5m
9m
15m
24m
Longueur maximale
35m
50m
80m
120m
200m
Alimentation, de 100Vac jusqu'à 240Vac
• La section des câbles est moins critique et ne
requiert aucune prescription particulière. S'assurer
une connexion de terre efficace pour la sécurité.
• Section minimale du câble: 0.75mm² (18AWG).
Câble de contrôle
• Commande externe: Rouge, Vert.
• Commande Follow: Blanc, Noir.
• Section minimale du câble: 0.34mm² (22 AWG).
• Longueur du câble: 200m max.

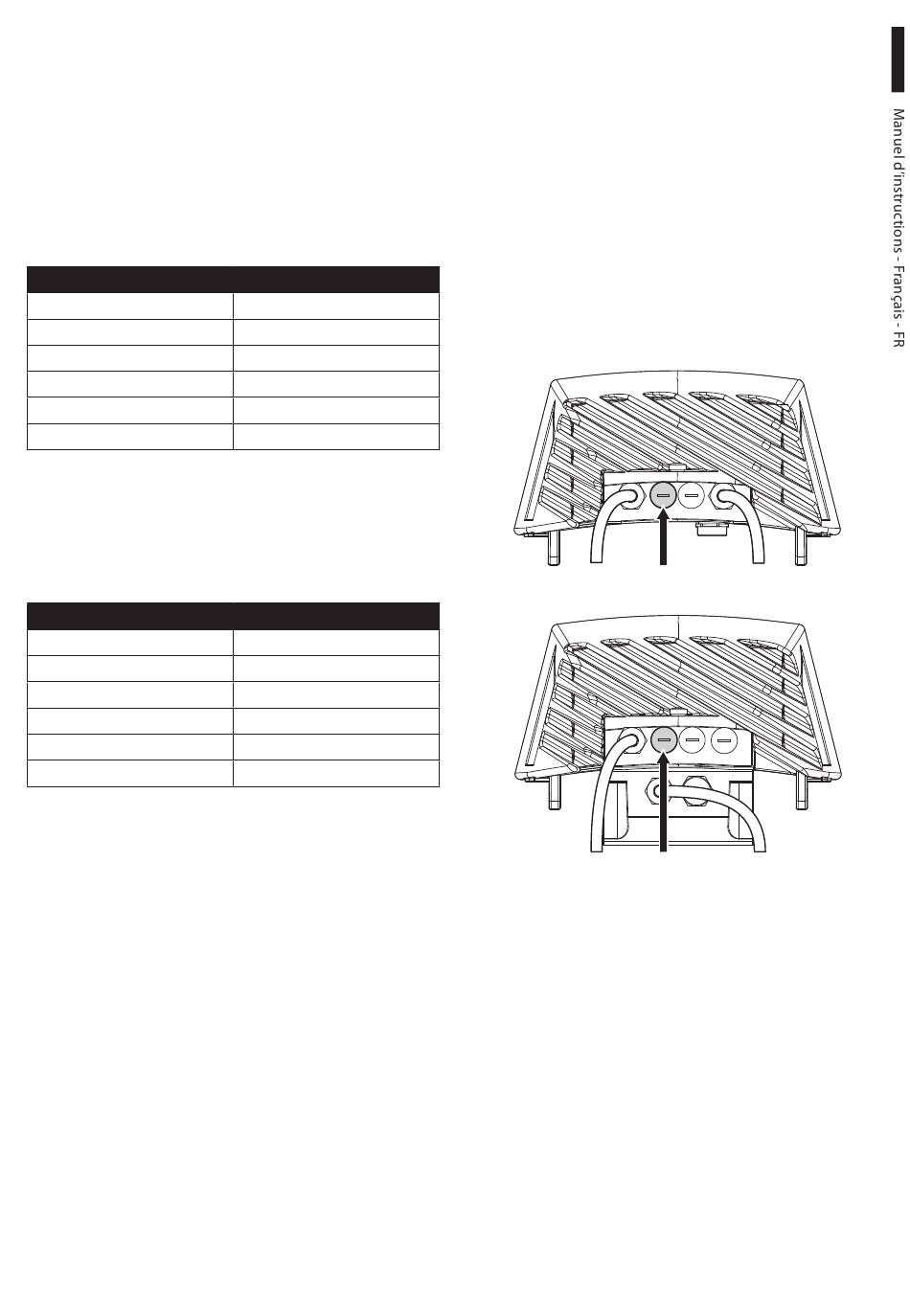

7.2.5 Réglage du seuil d'allumage des
projecteurs à LED
Réglage du seuil
d'allumage du projecteur
Réglage du seuil
d'allumage du projecteur
Fig. 11
