7.2.4 Technische Spezifikationen der
Kabel
Je nach Scheiwerfertyp und Versorgungsspannung,
sich an folgende Maximallängen für die
Versorgungskabel halten.
Netzteil, 12Vdc
• Spannungsabfall: 0.6V max.
• Minimalspannung am Eingang des
Versorgungsstrangs, der mit dem Scheinwerfer
geliefert wird: 11.4Vdc.
EIGENSCHAFTEN DER KABEL (NETZTEIL, 12VDC)
Kabelquerschnitt
0.75mm² (18AWG)
1mm² (17AWG)
1.5mm² (16AWG)
2.5mm² (14AWG)
4mm² (10AWG)
Tab. 2
Netzteil, 24Vac oder 24Vdc
• Spannungsabfall: 3V max.
• Minimalspannung am Eingang des
Versorgungsstrangs, der mit dem Scheinwerfer
geliefert wird: 21Vac.
EIGENSCHAFTEN DER KABEL (NETZTEIL, 24VAC ODER 24VDC)
Kabelquerschnitt
0.75mm² (18AWG)
1mm² (17AWG)
1.5mm² (16AWG)
2.5mm² (14AWG)
4mm² (10AWG)
Tab. 3
MNVCIRN_1828_DE
Höchstlänge erforderlich
4.5m
6.5m
9m
15m
24m
Höchstlänge erforderlich
35m
50m
80m
120m
200m
Netzteil, von 100Vac bis zu 240Vac
• Der Kabelquerschnitt ist weniger kritisch und es
bedarf keiner besonderen Vorschrift. Zur Sicherheit
ein wirksamer Erdungsanschluss sicherstellen.
• Mindestquerschnitt des Kabels: 0.75mm² (18AWG).
Steuerkabel
• Externe Steuerung: Rot, Grün.
• Steuerung Follow: Weiß, Schwarz.
• Mindestquerschnitt des Kabels: 0.34mm² (22 AWG).
• Kabellänge: 200m max.

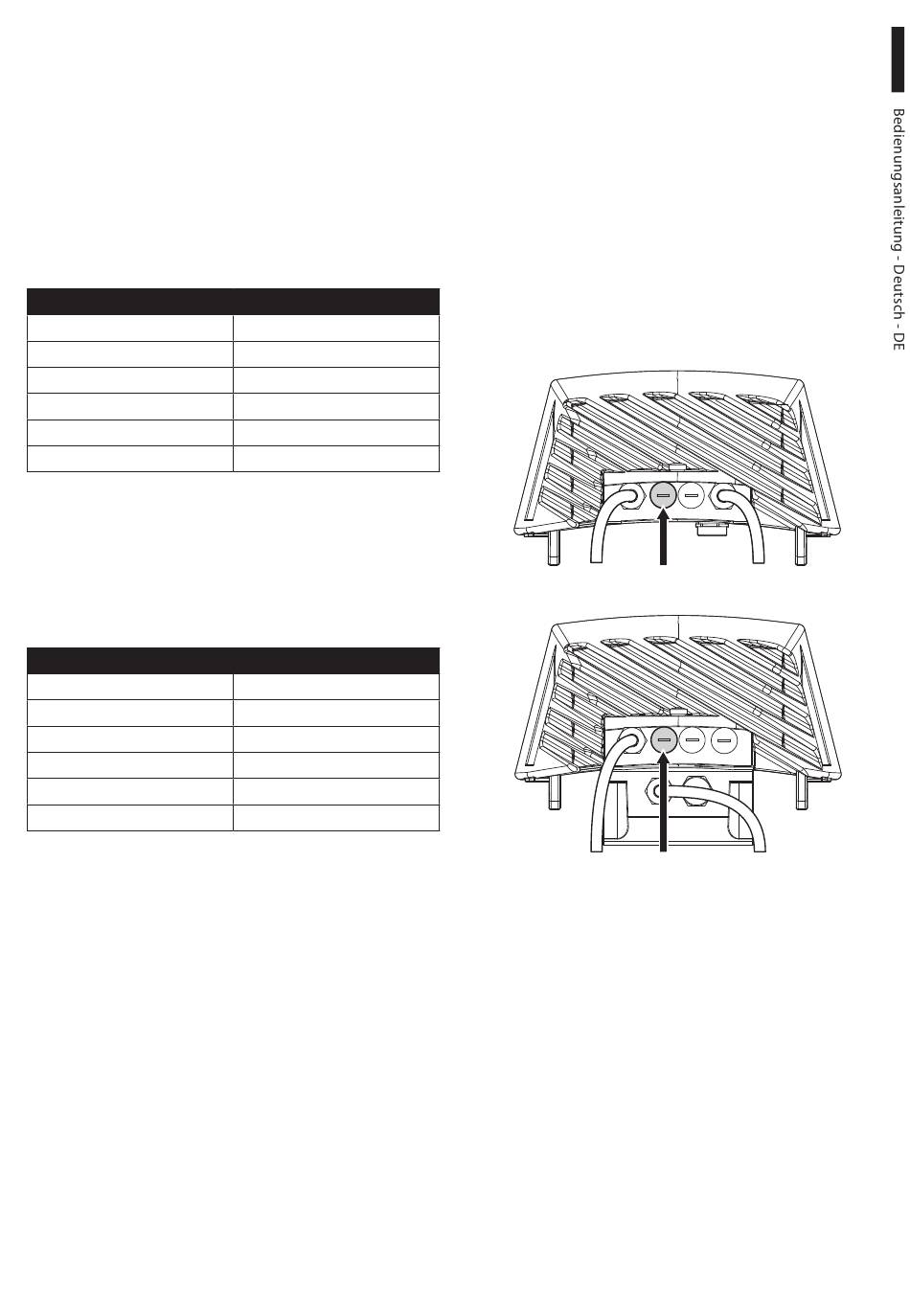

7.2.5 Einstellung der Einschaltschwelle
der LED-Scheinwerfer.
Einstellung der Schwelle für das
Einschalten des Scheinwerfers
Einstellung der Schwelle für das
Einschalten des Scheinwerfers
Abb. 11
9
