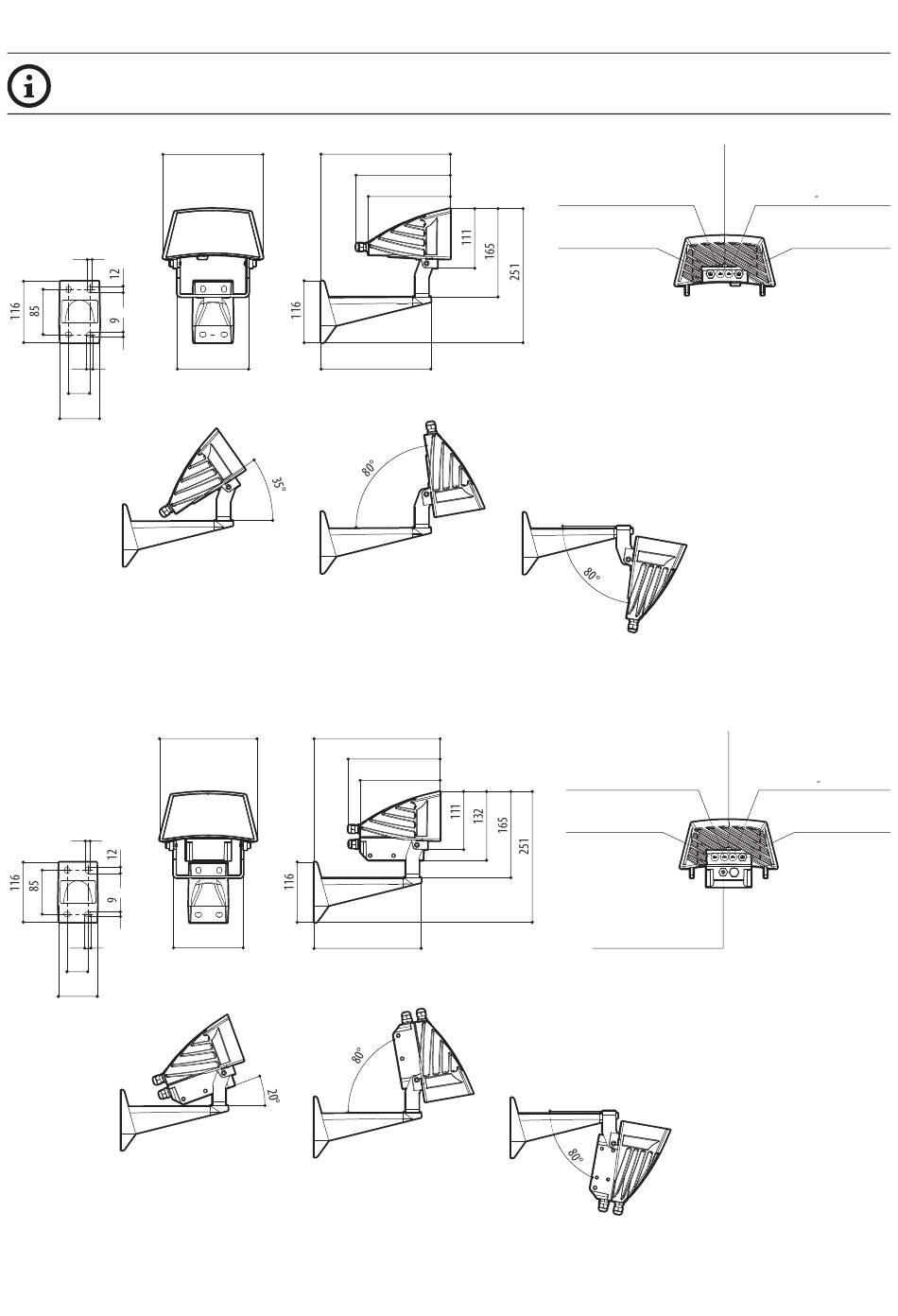

10 Technische Zeichnungen

Die Maße sind in Millimetern angegeben.
9
12
40
75
Abb. 15 GEKO IRN (von 12Vdc a 24Vdc, 24Vac).
9
12
40
75
Abb. 16 GEKO IRN (von 100Vac a 240Vac).
187
134 206
187
134 206
242
176
153
242
176
153
DÄMMERUNGSSENSOR
EINSTELLEN DER SCHWELLE
FÜR DIE AUSLÖSUNG DES
DÄMMERUNGSSENSORS
SIGNALEN
KABEL
DÄMMERUNGSSENSOR
EINSTELLEN DER SCHWELLE
FÜR DIE AUSLÖSUNG DES
DÄMMERUNGSSENSORS
SIGNALEN
KABEL
VERSORGUNGSKABEL
EINSTELLUNG
DER LEISTUNG
DER LED SCHEINWERFER
VERSORGUNGS
KABEL
EINSTELLUNG
DER LEISTUNG
DER LED SCHEINWERFER
VERSORGUNGS
KABEL
