7.2.4 Specifiche tecniche dei cavi
In relazione al tipo di illuminatore e alla tensione
di alimentazione, attenersi alle seguenti lunghezze
massime per i cavi di alimentazione.
Alimentazione, 12Vdc
• Caduta di tensione: 0.6V max.
• Tensione minima all'ingresso del cordone di
alimentazione fornito con l'illuminatore: 11.4Vdc.
SPECIFICHE DEI CAVI (ALIMENTAZIONE, 12VDC)
Sezione del cavo
0.75mm² (18AWG)
1mm² (17AWG)
1.5mm² (16AWG)
2.5mm² (14AWG)
4mm² (10AWG)
Tab. 2
Alimentazione, 24Vac oppure 24Vdc
• Caduta di tensione: 3V max.
• Tensione minima all'ingresso del cordone di
alimentazione fornito con l'illuminatore: 21Vac.
SPECIFICHE DEI CAVI (ALIMENTAZIONE, 24VAC OPPURE 24VDC)
Sezione del cavo
0.75mm² (18AWG)
1mm² (17AWG)
1.5mm² (16AWG)
2.5mm² (14AWG)
4mm² (10AWG)
Tab. 3
MNVCIRN_1828_IT
Lunghezza massima
4.5m
6.5m
9m
15m
24m
Lunghezza massima
35m
50m
80m
120m
200m
Alimentazione, da 100Vac fino a 240Vac
• La sezione dei cavi è meno critica e non è richiesta
nessuna prescrizione particolare. Assicurare una
efficace connessione di terra per la sicurezza.
• Sezione minima del cavo: 0.75mm² (18AWG).
Cavo di controllo
• Comando esterno: Rosso, Verde.
• Comando Follow: Bianco, Nero.
• Sezione minima del cavo: 0.34mm² (22 AWG).
• Lunghezza del cavo: 200m max.

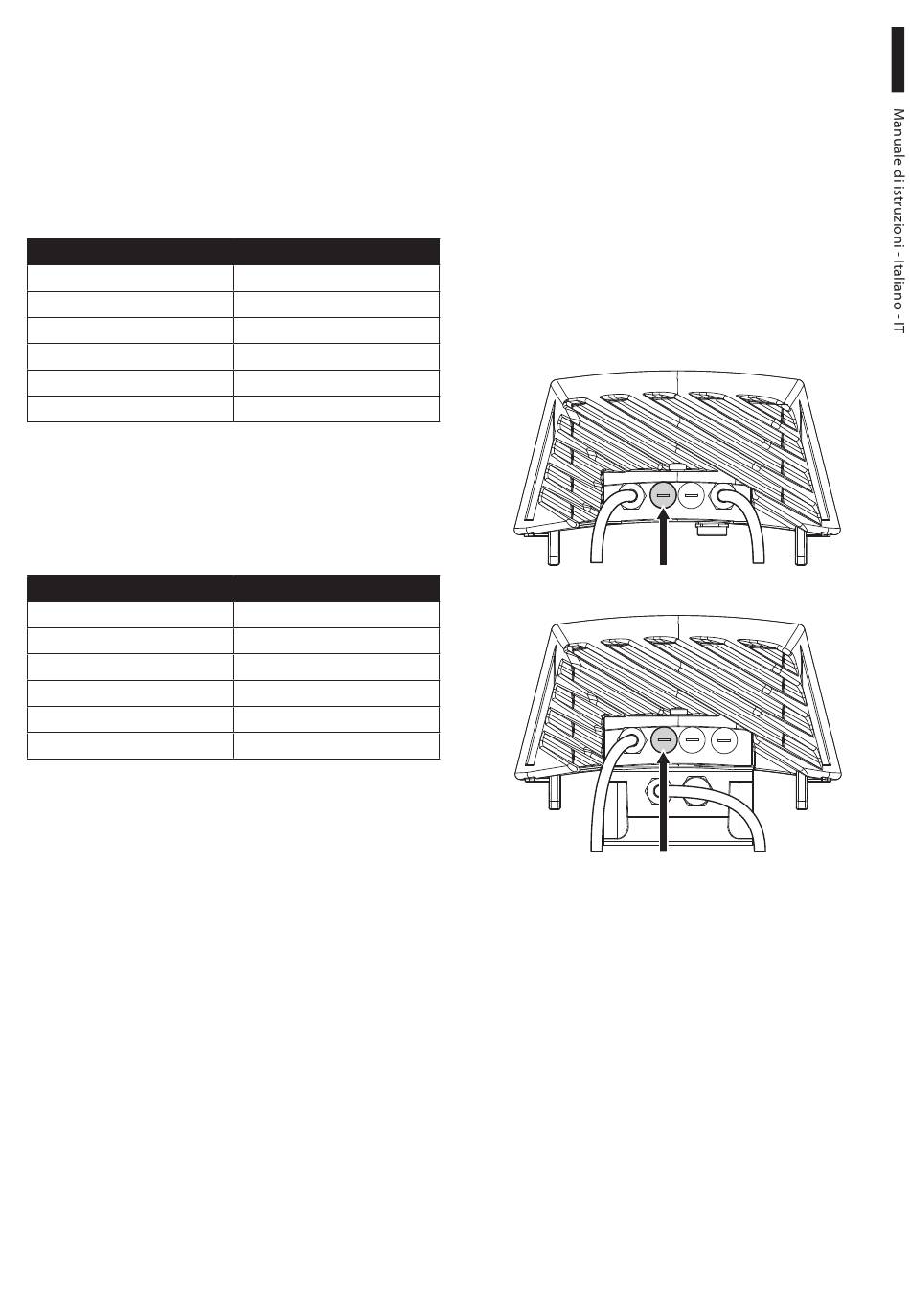

7.2.5 Regolazione della soglia di
accensione degli illuminatori a LED
Regolazione della soglia
di accensione
Regolazione della soglia
di accensione
Fig. 11
