7.2.2 Câble d'alimentation version de
100 Vac à 240 Vac
Le dispositif est un appareil de Classe I. Le
raccordement du câble jaune vert à la terre
de sécurité est par conséquent nécessaire à
la sécurité électrique.
Le projecteur est équipé d'un cordon d'alimentation
de 2m de long.
Câbles d'alimentation (bleue, marron, jaune/vert):
Brancher le câble marron à la phase, le bleu au neutre
et le jaune vert à la terre de sécurité.
Pour les longueurs maximales et les sections
conseillées pour les câbles, se reporter au chapitre
correspondant (7.2.4 Spécifications techniques des
câbles, page 9).
7.2.3 Câble de contrôle
Le produit a un câble de contrôle pour la gestion d'un
contact d'entrée et d'un contact de sortie.
COULEURS ET CARACTÉRISTIQUES DU CÂBLE DE CONTRÔLE
Couleur du Fonction
conducteur
Rouge Entrée pour allumage par contact sec externe
Vert Entrée pour allumage par contact sec externe
Blanc Sortie contact sec (Follow)
Noir Sortie contact sec (Follow)
Tab. 1
Contact en entrée: Cela permet un allumage à
distance du projecteur au moyen d'un contact sec
appliqué entre les conducteurs des câbles rouge
et vert. Pour un fonctionnement correct, s'assurer
d'avoir désactivé le capteur crépusculaire (7.2.5.2
Désactivation du capteur crépusculaire, page 10).
L'état du contact d'entrée est le suivant :
8
• Entrée contact ouvert (pôles rouge et vert isolés):
Projecteur allumé.
• Entrée du contact clos (pôles rouge et vert en
court-circuit): Projecteur éteint.

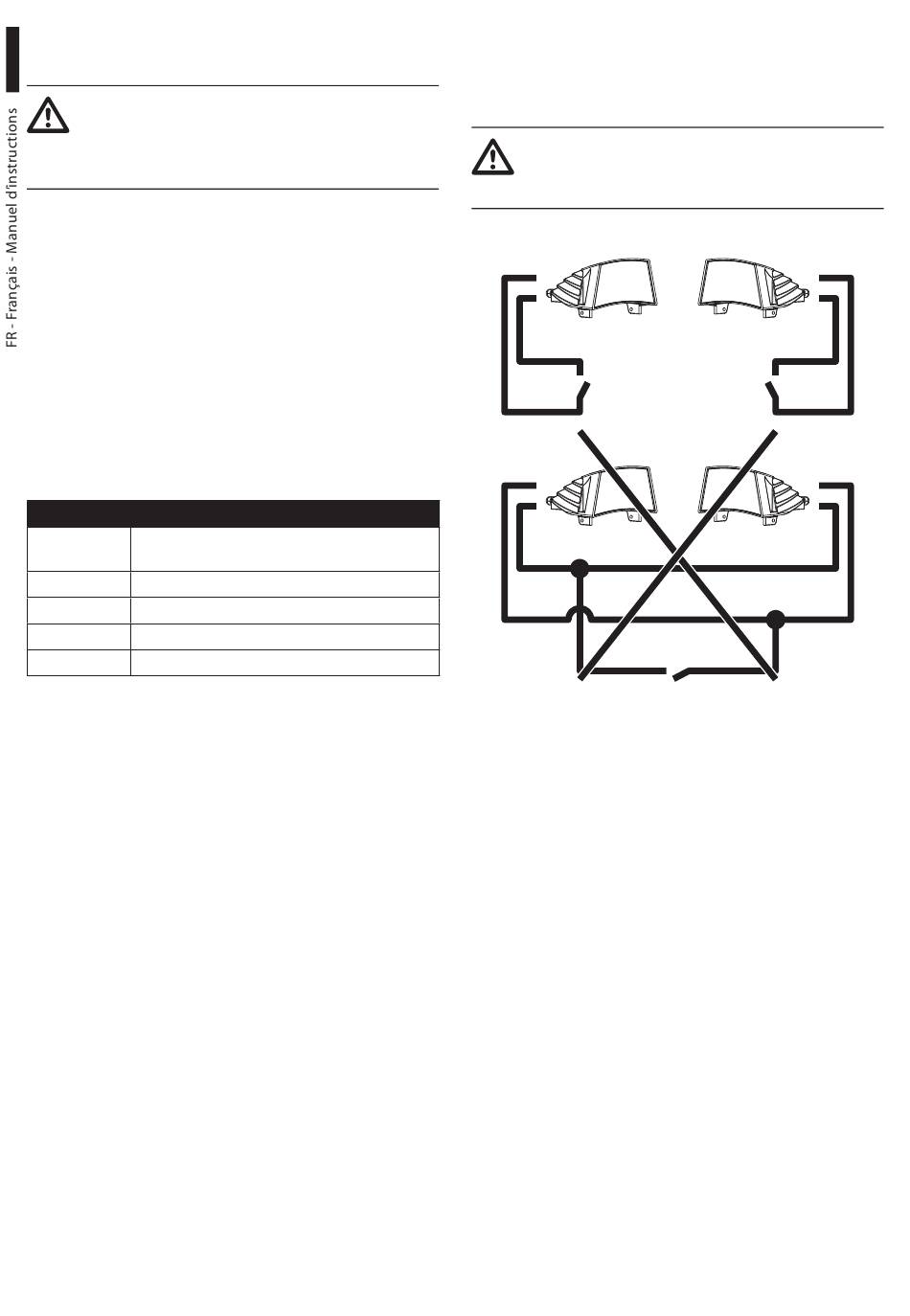

Évitez d'utiliser le même contact externe
pour l'allumage ou l'arrêt de 2 ou plusieurs
projecteurs.
Contact
en entrée
Projecteur 01
Contact
en entrée
Projecteur 01
Fig. 10
Contact en sortie (Follow): La sortie Follow a un
contact sec dans les pôles blanc et noir. Le contact
Follow peut être utilisé pour allumer ou pour éteindre
en simultanée d'autres projecteurs présents dans
l'installation ou pour contrôler l'état jour/nuit de
la télécaméra. Que vous activiez le projecteur par
le contact ou par le capteur crépusculaire, l'état du
contact en entrée (Follow) est le suivant:
• Sortie contact ouvert (pôles blanc et noir isolés):
Projecteur allumé.
• Sortie contact clos (pôles blanc et noir en court-
circuit): Projecteur éteint.
Contact
en entrée
Projecteur 02
Contact
en entrée
Projecteur 02
