3
Aufbau und Funktion
3.1 Gerätebeschreibung
Das Redundanzmodul ist für das Ansteuern von bis zu 3 Klimaanlagen vorgesehen. Die Anzahl der Klimaan-
lagen kann über das Display voreingestellt werden.
Es werden die Störsignale der Klimageräte erfasst und die Reserve Klimageräte entsprechend redundant
zugeschaltet. Bei Überschreitung einer Grenztemperatur (Sollwert + Alarmwert Übertemperatur) können Kli-
mageräte zusätzlich zugeschaltet werden. Diese Funktion entspricht einer Stufenschaltung. Bei Überschrei-
tung der Alarmtemperatur wird nach der eingestellten Alarmzeit ein Alarm auf dem Display ausgegeben, das
Alarmrelais fällt ab und es werden alle Ausgänge zugeschaltet. Wenn ein Alarm über die Eingänge ausge-
löst wird, dann fällt das Alarmrelais sofort ab und alle Ausgänge werden sofort zugeschaltet. Bei Überschrei-
tung des Sollwertes für die Zuschaltung der Reserve-Klimageräte (Parameter SL2) werden die Ausgänge
der Reserve-Klimageräte sofort zugeschaltet. Im Normalfall werden die Anlagen 1-2 oder 1-3 in einer Lauf-
ausgleichsfunktion angesteuert. Sämtliche Parameter können über das Display eingestellt werden.
3.2 Geräteaufbau
1
2
3
4

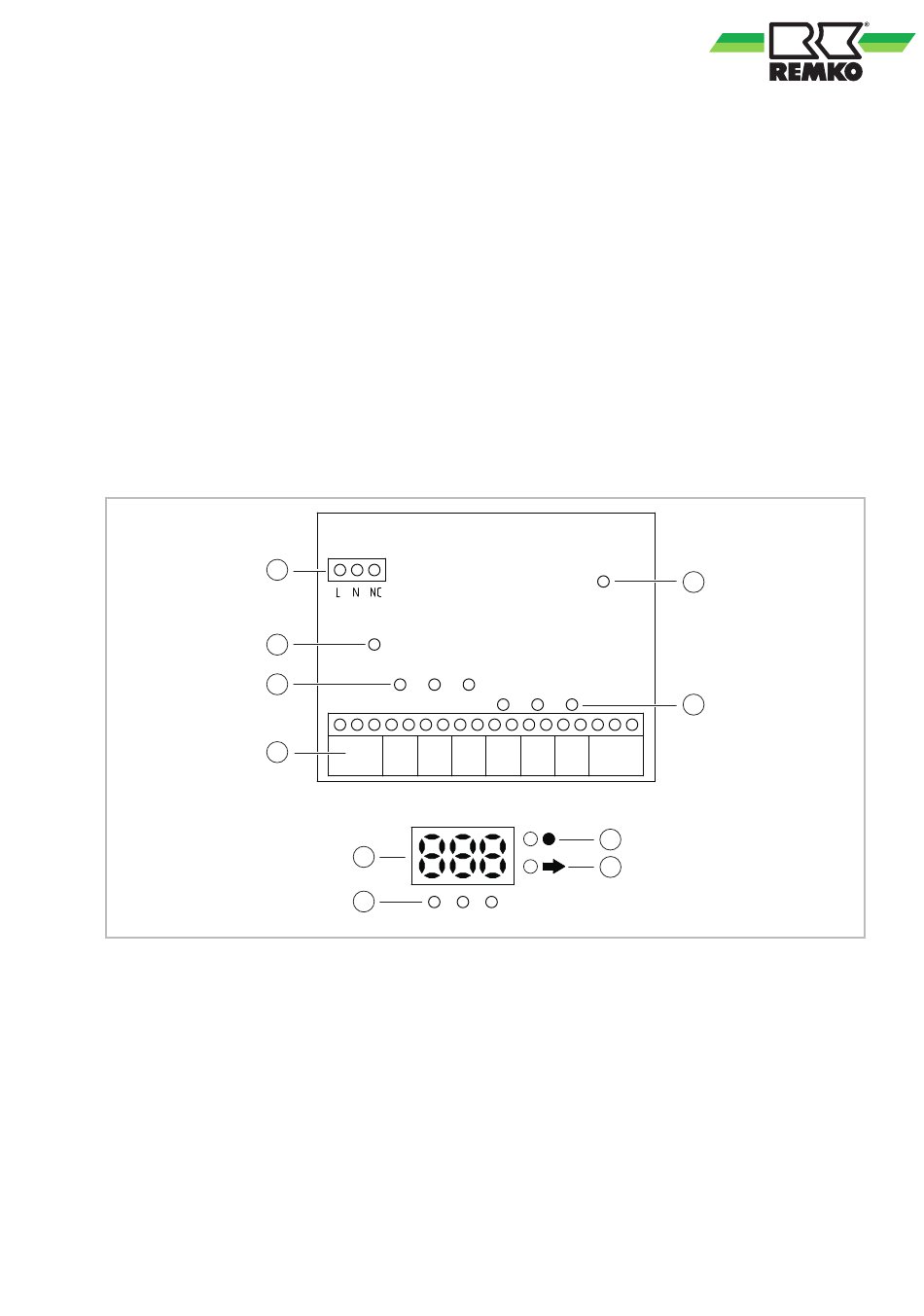

Abb. 2: Geräteaufbau
1:
Anschluss Spannungsversorgung
NC = Keine Funktion (PE kann hier ohne Funk-
tion angeklemmt werden)
2:
Alarm LED
Signalisiert den Alarmzustand und ob das
Alarmrelais abgeschaltet hat
LED leuchtet = kein Alarm
3:
LED 1-3
Signalisieren den Zustand der Ausgangsrelais
(Anforderung)
4:
Klemmleiste
5:
Status LED
Signalisiert ob das Netzteil oder die Spannungs-
versorgung in Ordnung ist
LED
LED
LED
LED
LED
LED
7
8
1
2
3
6:
LED 1-3
Signalisiert den Zustand der Eingänge (Alarm)
7:
Bediendisplay mit LED Anzeige
8:
Status LED Klimaanlage 1-3
Zeigt Betriebsstatus der jeweiligen Klimageräte
LED leuchtet = Klimagerät in Betrieb
9:
Taste „Menü"
Diese Taste ist für die Parameterauswahl
zuständig
10: Taste „Pfeil"
Die „Pfeil"-Taste ist für die Veränderung der
Werte zuständig
5
LED
6
9
10
9
