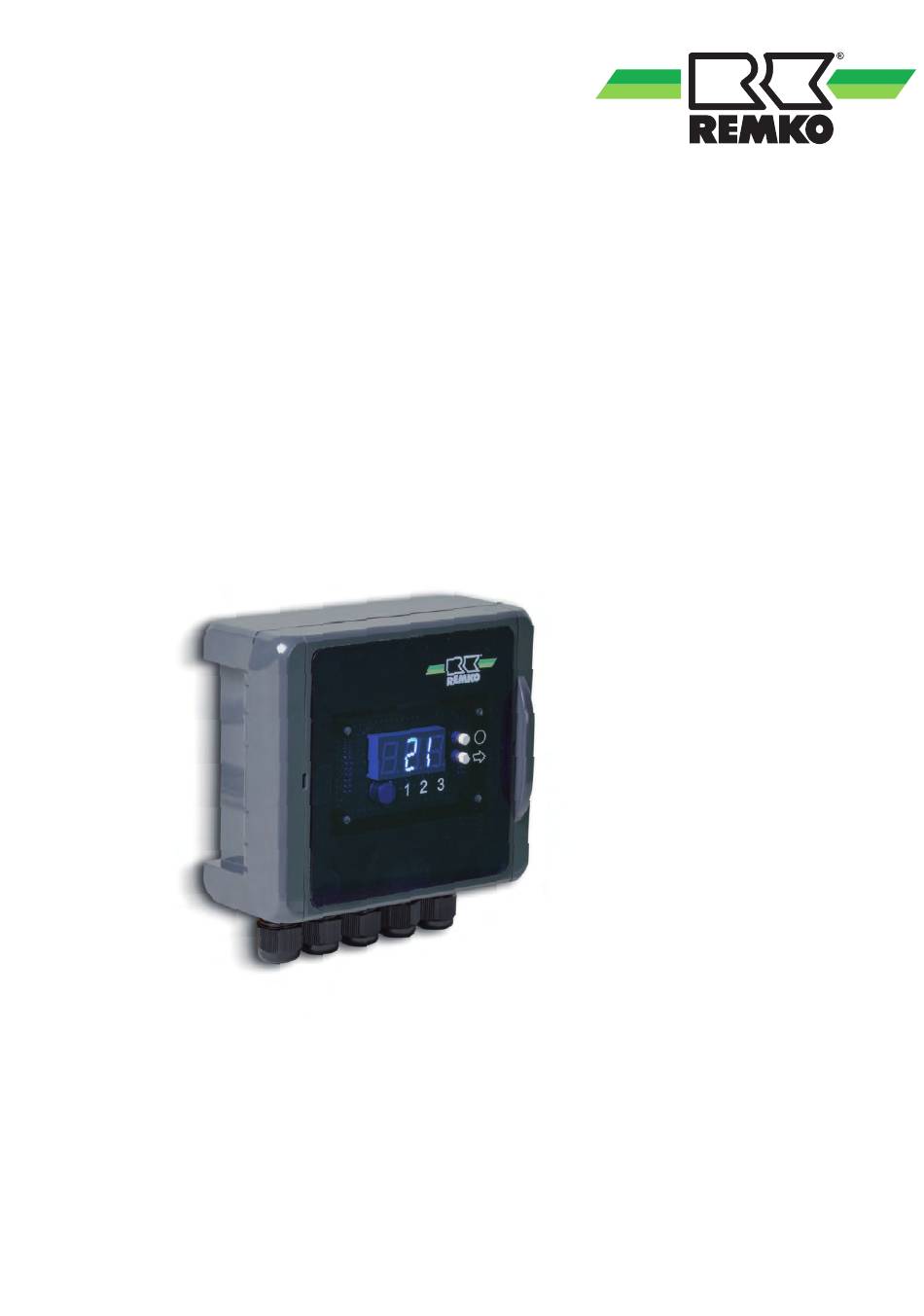

- Seite 1 Montage- und Betriebsanleitung REMKO KFB-R Redundanzmodul für technische Anwendungen Vor Beginn aller Arbeiten Anleitung lesen! 0129-2016-04 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO KFB-R Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen Entsorgung der Geräte und Komponenten... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe KFB-R Redundanzmodul Betriebsweise für technische Anwendungen Versorgungsspannung V/Ph/Hz 230/1~/50 Stromaufnahme max. Signalspannung V (DC) Signalstrom max. Klemmenquerschnitt/ max. Strom 2,5/24 Schutzgrad (Gehäuse) IP66 Schutzgrad (Innen) IP00 Einbaulage Vertikal/Wandmontage Klimafestigkeit nach IEC 60068-2-78 und IEC 60068-2-30 Verpolungsschutz/Fühler... -
Seite 8: Geräteabmessungen
REMKO KFB-R 2.2 Geräteabmessungen Abb. 1: Geräteabmessungen (alle Angaben in mm) Die Tiefe des Gerätes beträgt 60 mm... -
Seite 9: Aufbau Und Funktion

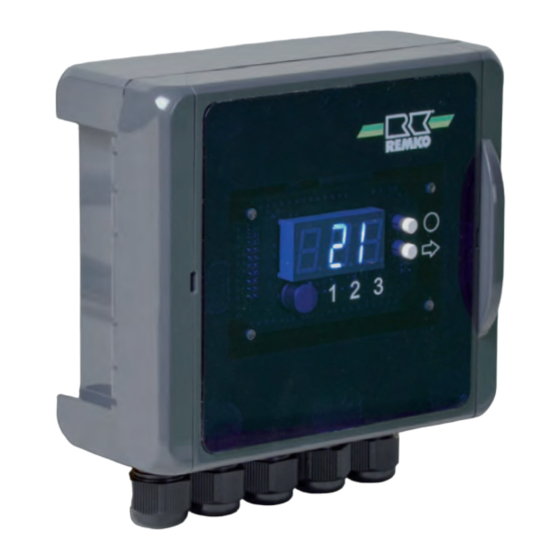

Aufbau und Funktion 3.1 Gerätebeschreibung Das Redundanzmodul ist für das Ansteuern von bis zu 3 Klimaanlagen vorgesehen. Die Anzahl der Klimaan- lagen kann über das Display voreingestellt werden. Es werden die Störsignale der Klimageräte erfasst und die Reserve Klimageräte entsprechend redundant zugeschaltet. -
Seite 10: Bedienung
REMKO KFB-R Bedienung 4.1 Parametereinstellungen IST = Istwert AnL = Anlaufzeit der Klimaanlagen (Stufenschaltung) Werkseinstellung: 10 einstellbar max. 40 Eingabewert Sollwert für min. Temperaturfreigabe in Minuten SOL = Sollwert Werkseinstellung: 22 änderbar max. 40 °C min. 0 °C LAu = Laufausgleichfunktion... -
Seite 11: Montageanweisung Für Das Fachpersonal
Montageanweisung Installation für das Fachpersonal Schalten Sie die Spannungsversorgung frei. Kontrollieren Sie den Verpackungsinhalt auf Voll- Schließen Sie die Leitungen an den ständigkeit und das Gerät auf sichtbare Transport- Klemmen, die sich im Inneren der Box schäden. Melden Sie eventuelle Mängel umge- befinden. -
Seite 12: Elektrischer Anschluss
REMKO KFB-R Elektrischer Anschluss 7.1 Elektrisches Anschlussschema... -
Seite 13: Elektrisches Schaltschema Redundanzmodul
7.2 Elektrisches Schaltschema Redundanzmodul... -
Seite 14: Elektrisches Anschlussschema In Kombination Mit Gerätetyp Rxt
REMKO KFB-R 7.3 Elektrisches Anschlussschema in Kombination mit Gerätetyp RXT Start/Stop Start/Stop Alarm Alarm RXT Innenteil (A) RXT Innenteil (B) -
Seite 15: Elektrisches Anschlussschema In Kombination Mit Gerätetyp Rvt
7.4 Elektrisches Anschlussschema in Kombination mit Gerätetyp RVT CN46 CN45 CN46 CN45 Start/Stop Start/Stop Alarm Alarm RVT Innenteil (A) RVT Innenteil (B) Beim Anschluss der Geräteserie RVT 264-684 DC an den Redundanzregler KFB-R muss der Parameter "InF" des Redundanzreglers auf 1 gestellt werden. -
Seite 16: Inbetriebnahme
REMKO KFB-R Inbetriebnahme Schalten Sie die Geräte über das Redun- danzmodul ein. Kontrollieren Sie alle Funktionen. Montieren Sie alle demontierten Teile. Weisen Sie den Betreiber in die Funktion ein. Störungsbeseitigung und Kundendienst 9.1 Allgemeine Hinweise Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. -
Seite 17: Index
Index Abmessungen ......7, 8 Parametereinstellungen ....10 Anwendungsbereich . - Seite 18 REMKO KFB-R...
