Inhalt Umweltschutz und Recycling Sicherheitshinweise Bedienelemente Gerätebeschreibung Montage Abmessungen Schaltschema Technische Daten Vor Inbetriebnahme / Verwendung der Geräte ist diese Betriebsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.
Copyright Das vervielfältigen, auch nur hInwEIS auszugsweise, oder die Zweckent- fremdete Verwendung dieser Montage- und Wartungsarbeiten an Dokumentation ist ohne schriftliche den Regelgeräten dürfen nur durch Genehmigung der autorisiertes Fachpersonal ausge- REMKO GmbH & Co. KG führt werden. nicht zulässig.

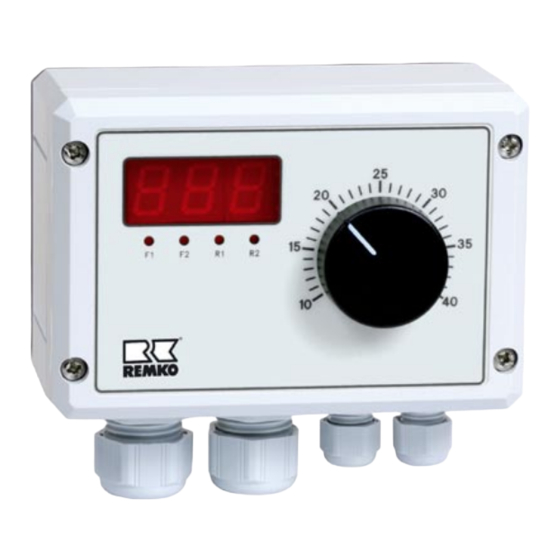

Bedienelemente Legende: 1 = Einstellknopf für Maximaltemperatur von F1 2 = LED - Anzeige F1 = Anzeige der Raumtemperatur F2 = Anzeige der Deckentemperatur R1 = Anzeige des Schaltzustand von Relais 1 3 = LED - Display für Temperaturanzeige 4 = Einstellknopf für Schaltdifferenz (∆ t) 5 = Einstellknopf für Temperaturdifferenz F2 - F1 (∆...
1. Kurzbeschreibung 2.2. Solltemperatur Der elektronische Zweipunkt-Differenz- Mit einem Potentiometer läßt sich die temperaturregler TR-2 schaltet bis max. Raum-Solltemperatur an der Messstelle 10 REMKO DVL Deckenventilatoren. 1 (F1) einstellen. Ist diese Temperatur Das Gerät arbeitet mit zwei Temperatur- erreicht, wird das Relais abgeschaltet, fühlern:...
2.7. Leuchtdioden 3.4. Versorgungsspannung Die Leuchtdioden (LED) zeigen an, Das Gerät ist für einen Anschluss an welche der beiden Temperaturen gerade 230V Wechselspannung ausgelegt. vom Display angezeigt wird. Eine dritte Es besitzt keinen Netzschalter. Es ist LED zeigt den Relaiszustand an. nur für den Anschluss an festverlegte Leitungen bestimmt.
REMKO TR-2 Montage hInwEIS Die elektronische Differenz-Temperatur- regelung ist für eine Wandmontage mit Die Temperaturfühler sind so zu in- Aufputz-Kabeleinführung konzipiert. stallieren, das sie die durchschnittli- che Raum-/und Deckentemperatur Der Deckenfühler ist im Deckenbereich erfassen können. Zugluft, die Nähe an einem geschüzten Ort zu montieren.
Abmessungen AchTUng Die Temperaturfühler müssen so montiert werden, dass sie für Über- wachungs-, Reparatur- und War- tungsarbeiten leicht zugänglich sind. Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
REMKO TR-2 Schaltschema AchTUng AchTUng Die Netzspannung an Klemme L Vor Instandsetzungs- oder Einstell- und N muss zur Gerätefunktion arbeiten ist das Thermostat grund- ständig anliegen! sätzlich vom Stromnetz zu trennen. hInwEIS hInwEIS Ein anderer Betrieb/Bedienung als Montage- und Wartungsarbeiten an in dieser Betriebsanleitung aufge- den Regelgeräten dürfen nur durch...
Technische Daten Elektronischer Differenz-Temperaturregler TR-2 Temperaturmessbereich -30... +120°C Raum-Sollwerteinstellung +10... +40°C Abschalttemperaturdifferenz +1... +10K Schaltdifferenz (∆ t ) +1... +10K KTY-Halbleiterelement (es muß nicht Temperaturfühler auf die Polung geachtet werden) Sollwerteinstellung Drehknopf übrige Einstellungen Drehwelle mit Schraubendreherschlitz Betriebsspannung 1~/230V/50Hz Leistungsaufnahme ca.
