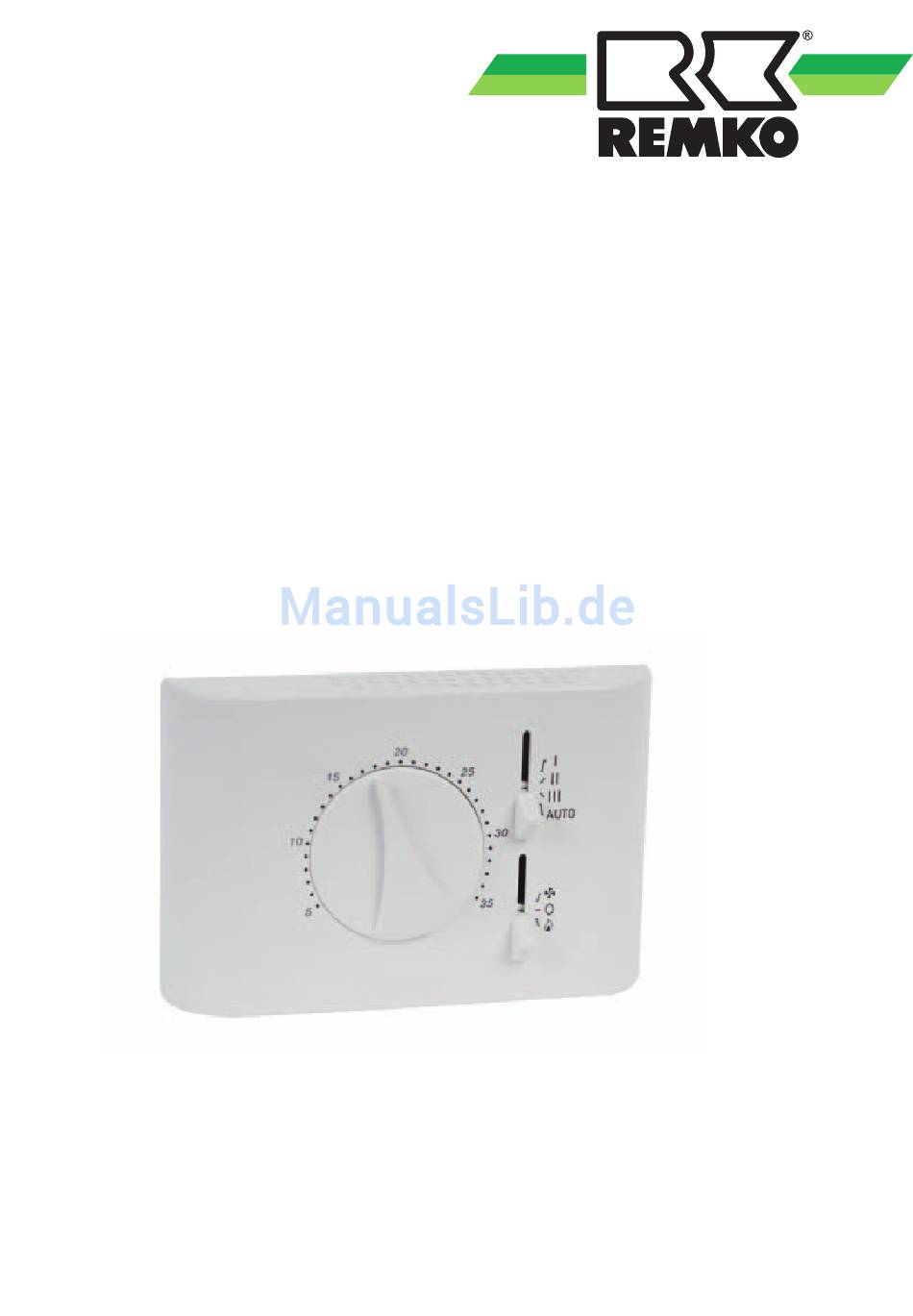

- Seite 1 REMKO RR 22.0 Raumtemperatur-Regelung KWK 100 bis 800, KWK 100ZW bis 800ZW, KWD 20S bis 105S, WLT 25S bis WLT 85S, DKT 21-4 bis 71-4 Bedienung · Technik Ausgabe D-F01...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Bestimmungsgemäße Verwendung Umweltschutz und Recycling Gewährleistung Beschreibung Bedienung Montageanweisung für das Fachpersonal Installation Regelbare Systeme und Funktionen 8 - 9 Elektrischer Anschluss Elektrisches Schaltschema Inbetriebnahme Technische Daten Elektrisches Verdrahtungsschema Zweileiter-System 12 - 17 Elektrisches Verdrahtungsschema Vierleiter-System 18 - 19 Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalbetriebsanleitung sorgfältig zu lesen! Diese Originalanleitung ist Bestandteil des Gerätes und muss immer in unmittel-... -
Seite 4: Sicherheitshinweise
Vorschriften entsprechen. Umbau oder Veränderung der von ■ Bestimmungsgemäße REMKO gelieferten Geräte oder Verwendung Komponenten sind nicht zulässig und können Fehlfunktionen verursachen. Die Komponenten sind je nach Ausfüh- Die Geräte oder Komponenten dürfen ■... -
Seite 5: Umweltschutz Und Recycling
Umweltschutz und Recycling Dieses Zubehör ist ein elektronischer Wand-Einzelraumregler zur Temperatur- Entsorgung der Verpackung regelung für Innengeräte zum Kühlen Alle Produkte werden für den Trans- und Heizen. Er steuert automatisch die port sorgfältig in umweltfreundlichen drei Ventilatorstufen und die Öffnung Materialien verpackt. -
Seite 6: Bedienung
REMKO RR Bedienung Ventilatorwahlschalter Die Bedienung des Reglers erfolgt über die entsprechenden Schalter und Tempe- Durch Betätigen des Wahlschalters kann die Ventilatorstufe verändert werden. Es raturregler. Verwenden Sie gegebenen- gibt 3 fest eingestellte („I“ = klein, „II“ falls auch die Bedienungsanleitung des = mittel und „III“... -
Seite 7: Montageanweisung Für Das Fachpersonal
Montageanweisung für Installation das Fachpersonal 1. Schalten Sie die Spannungsversorgung frei. Kontrollieren Sie den Verpackungs- ■ 2. Öffnen Sie die Abdeckung des inhalt auf Vollständigkeit und das Reglers, indem der Drehknopf Gerät auf sichtbare Transportschä- vosichtig angehoben und die Arretierung behutsam gedrückt wird. den. -
Seite 8: Regelbare Systeme Und Funktionen
REMKO RR Regelbare Syteme und Funktionen Ein an Klemme 7-8 angeschlossenes Heizventil und ein an Klemme 8-9 ange- Zweileiter-System mit einem Ventil zum schlossenes Kühlventil regelt hierbei den Kühlen oder Heizen (J1=B): mediumseitigen Volumenstrom in den Der Regler kann für die Steuerung einer Wärmetauschers des Innengerätes in... - Seite 9 Ventiltypen Vorlauftemperatursensor SM, alternatv Bimetallthermostat BC (Klemme 11-12) Der Regler ist nur für die Steuerung von NC-ON/OFF-Ventilen konzipiert: Der Regler ist für die Verwendung eines als Zubehör erhältlichen Vorlauftempe- - ein NC-Ventil gibt er den Medium- ratursensors SM oder eines Bimetallther- volumenstrom in den Wärmetauscher mostaten BC ausgestattet.
-
Seite 10: Elektrischer Anschluss
REMKO RR Elektrischer Anschluss Jumperkonfigurierung Allgemeine Hinweise Der Regler ist für die Steuerung von drei- stufigen Ventilatorkonvektoren geeignet. Die Ansteuerung der Ventilatorstufen wird durch drei potentialfreie Relaisaus- gänge an den Klemmen 3 bis 5 realisiert. Der Regler ist für die Ansteuerung von ON/OFF-Ventilen oder eines elektri- schen Heizelementes ausgelegt. -
Seite 11: Elektrisches Schaltschema
Inbetriebnahme Elektrisches Schaltschema 1. Schalten Sie das Gerät über die Raumtemperatur-Regelung RR 22.0 Raumtemperatur-Regelung ein. 2. Programmieren Sie die gewünschten Funktionen. 3. Kontrollieren Sie alle Funktionen. 4. Montieren Sie alle demontierten Teile. 5. Weisen Sie den Betreiber in die Funktion ein. HINWEIS Wird der Vorlauftemperatursensor SM oder alternativ ein Bimetallther-... -
Seite 12: Elektrisches Verdrahtungsschema Zweileiter-System
REMKO RR Elektrisches Verdrahtungsschema Zweileiter-System RR 21.0 mit KWD...S, Zweileiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor Vorlauf- thermostat temperatur (alternativ) JP4 = B ACHTUNG Vor Anschluss des Ventilkopfes ist bei der Verdrahtung der Brücken zwischen A1 und A2... - Seite 13 RR 21.0 und SR 1 mit mehreren KWD...S, Zweileiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor thermostat Vorlauf- (alternativ) temperatur JP4 = B ACHTUNG SR 1 Vor Anschluss des Ventilkopfes ist bei der Verdrahtung der Brücken zwischen A1 und A2 die Spannungsfreiheit unterei- nander sicherzustellen (siehe auch BA KWD-S)!
- Seite 14 REMKO RR RR 22.0 mit WLT...S, Zweileiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor Vorlauf- thermostat temperatur (alternativ) JP4 = B Ventilbau- gruppe (Serie) WLT...S Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
- Seite 15 RR 22.0 und SR 1 mit mehreren WLT...S, Zweileiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor thermostat Vorlauf- (alternativ) temperatur JP4 = B SR 1 weitere Geräte WLT...S WLT...S Ventilbau- Ventilbau- gruppe gruppe (Serie) (Serie) Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
- Seite 16 REMKO RR RR 22.0 mit KWK, Zweileiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor Vorlauf- thermostat temperatur (alternativ) JP4 = B Ventilbaugruppe (Zubehör) Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
- Seite 17 RR 22.0 und SR 1 mit mehreren KWK, Zweileiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor thermostat Vorlauf- (alternativ) temperatur JP4 = B SR 1 weitere Geräte Ventilbaugruppe Ventilbaugruppe (Zubehör) (Zubehör) Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
-
Seite 18: Elektrisches Verdrahtungsschema Vierleiter-System
REMKO RR Elektrisches Verdrahtungsschema Vierleiter-System RR 22.0 mit DKT...-4, Vierleiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor Vorlauf- thermostat temperatur (alternativ) JP4 = B Ventilbaugruppe Heizen (bauseitig) Kühlen (Serie) DKT...-4 Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich! - Seite 19 RR 22.0 mit KWK, Vierleiter-System (Beispiel) RR 22.0 Freigabe- Sensor Raum- konatkt temperatur Bimetall- Sensor Vorlauf- thermostat temperatur (alternativ) JP4 = B KWK mit HR 6 Vierleiter-Ventilbau- gruppe (Zubehör) Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
